Messen eines FFT-Spektrums mithilfe von Cursorn
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
An FFT-Spektren lassen sich zwei Messungen vornehmen: Betrag (in dB) und
Frequenz (in Hz). Der Betrag wird auf 0 dB bezogen, wobei 0 dB gleich 1 V
Mit den Cursorn können Sie Messungen mit jedem Zoomfaktor durchführen.
Hierzu verfahren Sie wie folgt:
1. Drücken Sie die Taste Cursor, um das Menü „Cursor" anzuzeigen.
2. Drücken Sie Quelle ► Math. Aus.
3. Drücken Sie die Optionstaste Typ, um Betrag oder Frequenz auszuwählen.
4. Verschieben Sie Cursor 1 und 2 mithilfe des Mehrfunktions-Drehknopfs.
Mit den horizontalen Cursorn messen Sie den Betrag, mit den vertikalen Cursorn
die Frequenz. Die Differenz (Delta) zwischen den beiden Cursorn wird angezeigt,
dem Wert an Cursorposition 1 und dem Wert an Cursorposition 2. Delta ist der
absolute Wert von Cursor 1 minus Cursor 2.

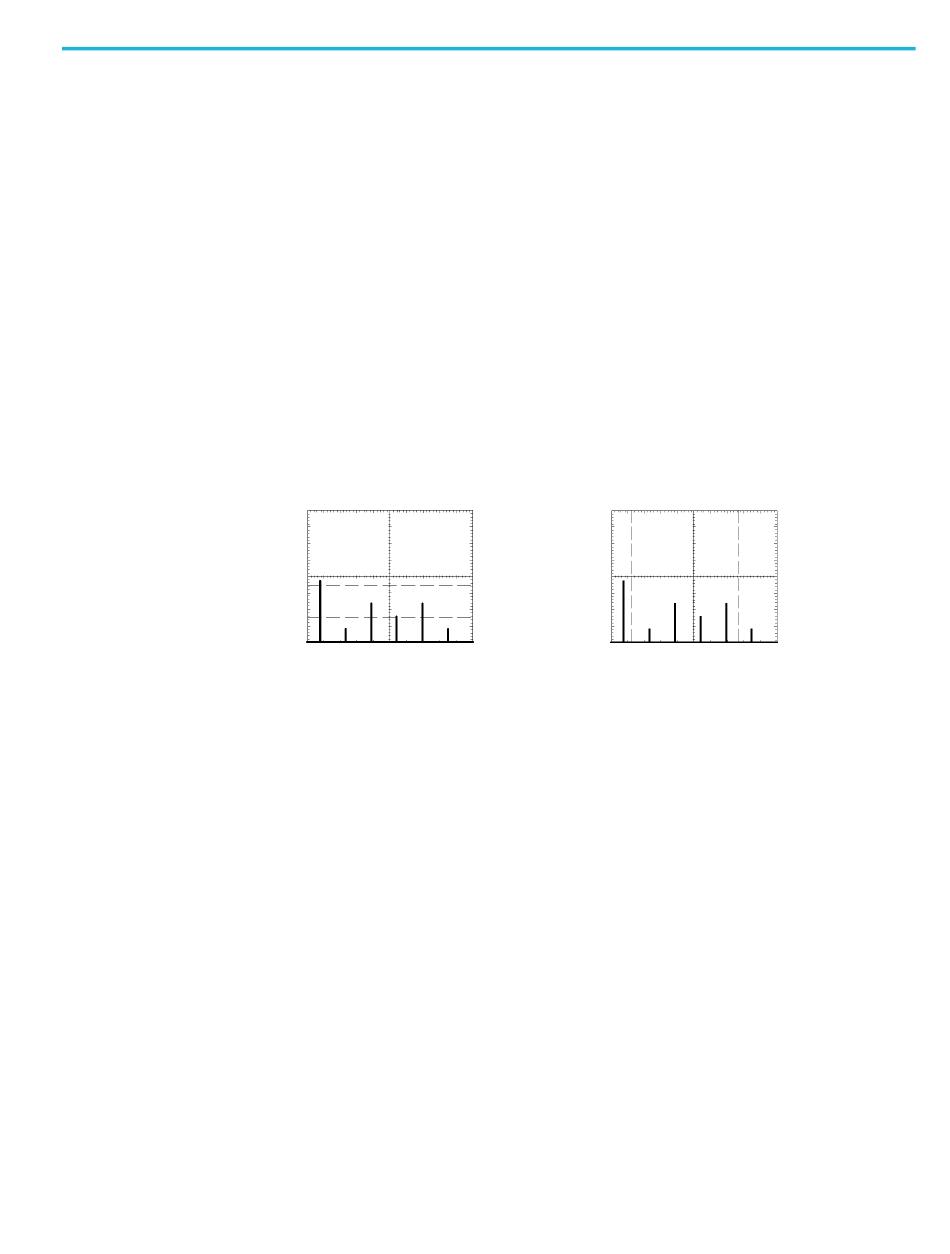

Betrag-Cursor
Sie können auch eine Frequenzmessung durchführen, ohne die Cursor zu
verwenden. Hierzu drehen Sie den Knopf HORIZONTAL POSITION, um einen
Frequenzanteil auf der mittleren Rasterlinie zu platzieren, und lesen die Frequenz
oben rechts von der Anzeige ab.
Frequenzcursor
Math-FFT
ist.
eff
73
