Anwendungsbeispiele
52

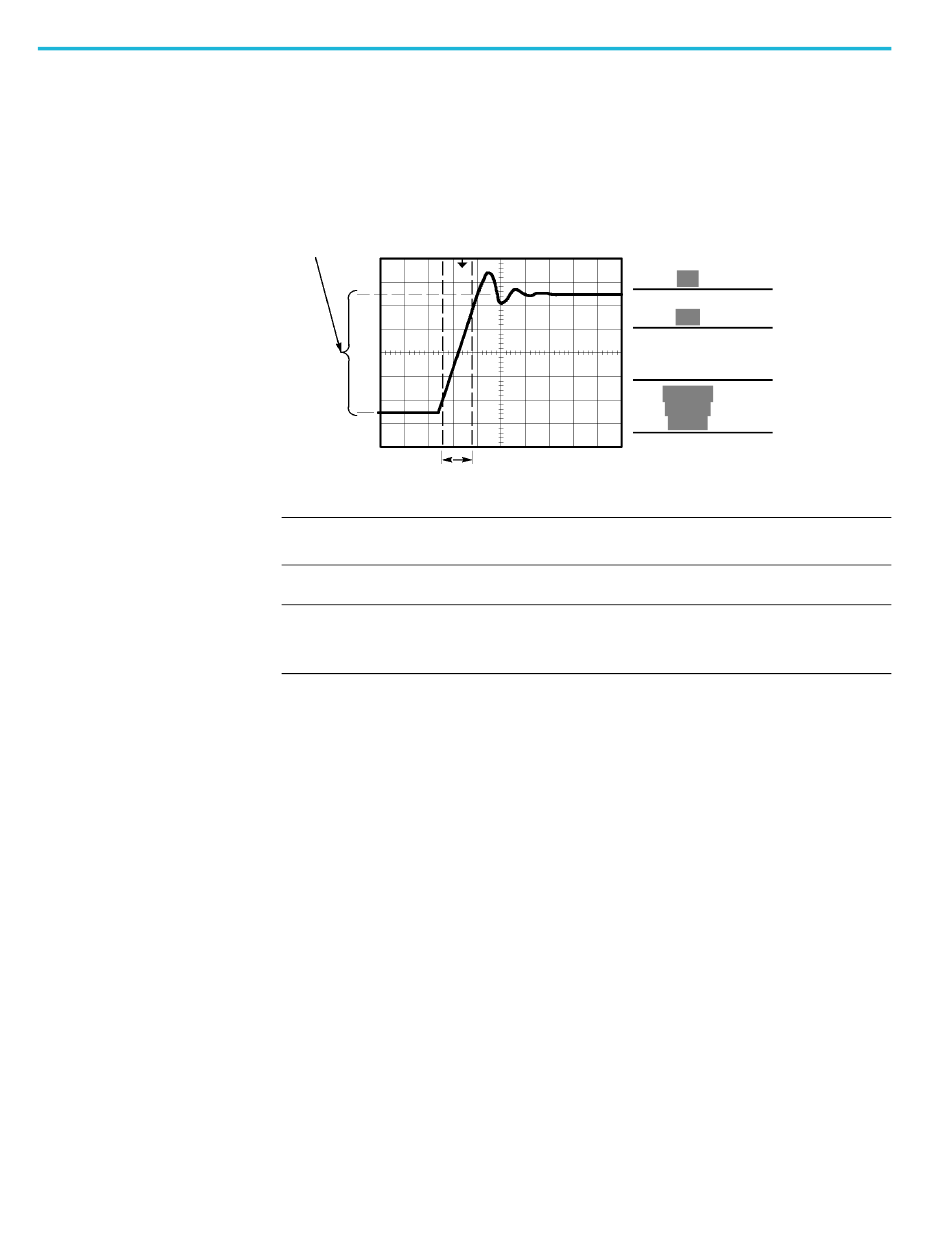

13. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf den Punkt zu
setzen, an dem das Signal die zweite Rasterlinie oberhalb der Bildschirmmitte
durchläuft. Hierbei handelt es sich um den 90-%-Pegel des Signals.
Die Δt-Anzeige im Menü Cursor ist die Anstiegszeit des Signals.
5 Skalenteile
HINWEIS.
Die Messung der Anstiegszeit steht als automatische Messung im Menü
Messung zur Verfügung. (Siehe Seite 115, Durchführen von Messungen.)
HINWEIS.
Die Messung der Anstiegszeit wird auch angezeigt, wenn Sie die
Option „Anstiegszeit" im Menü „Auto-Setup" auswählen. (Siehe Seite 106,
Rechtecksignal oder Impuls.)
Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie
Typ
Zeit
Quelle
CH1
Δt 140,0 ns
1/Δt 7,143 MHz
ΔV 2,08 V
Cursor 1
-80,0 ns
-1,02 V
Cursor 2
60,0 ns
1,06 V
