Benutzerhandbuch des Digitaloszilloskops der TPS2000B Serie

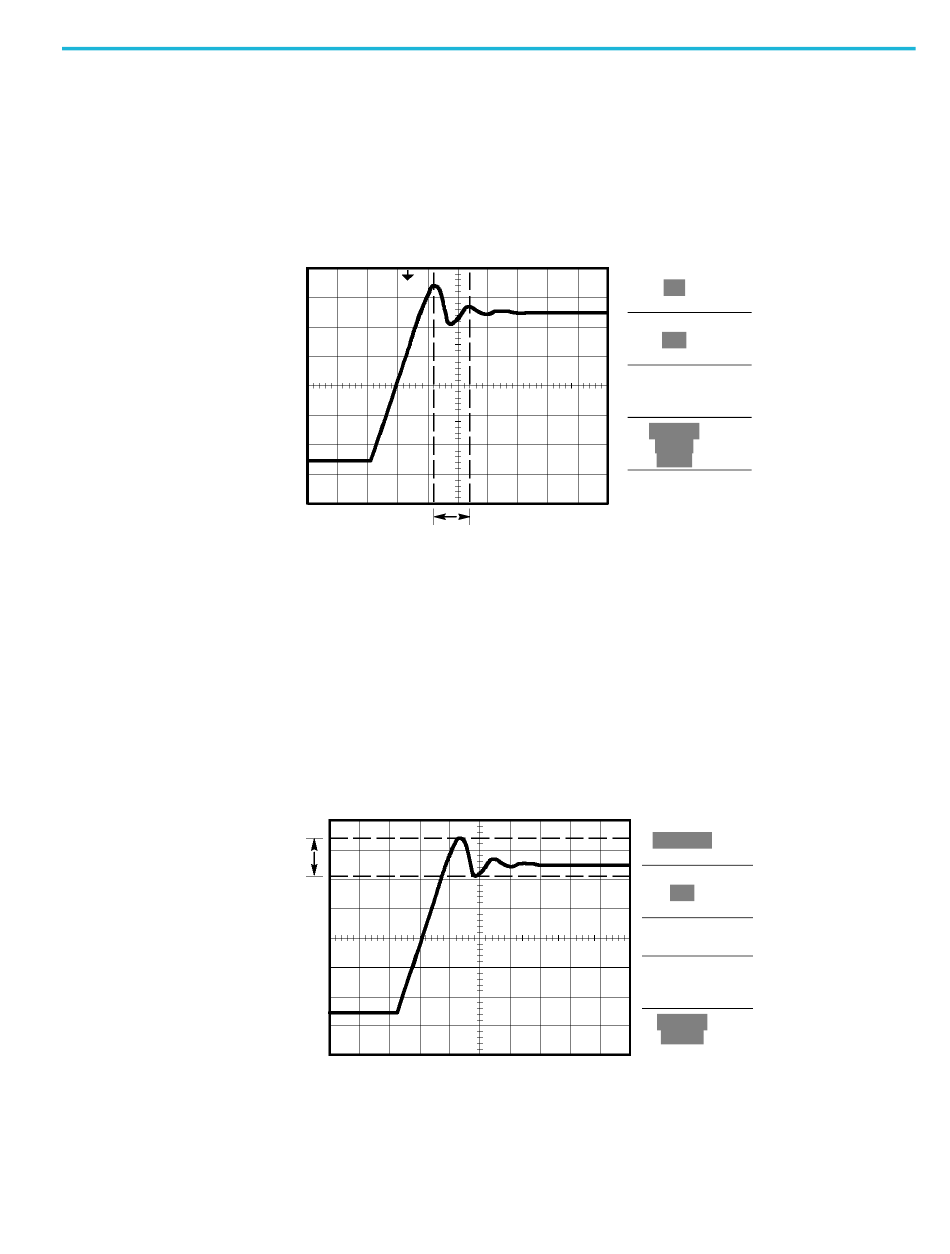

6. Drücken Sie die Optionstaste Cursor 2.
7. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die zweite
Spitze der Schwingung zu setzen.
Die Zeitdifferenz Δ (delta), und Frequenz (die gemessene
Schwingungsfrequenz) wird im Menü Cursor angezeigt.
8. Drücken Sie Typ ► Amplitude.
9. Drücken Sie die Optionstaste Cursor 1.
10. Drehen Sie den Mehrfunktions-Drehknopf, um einen Cursor auf die erste
Spitze der Schwingung zu setzen.
11. Drücken Sie die Optionstaste Cursor 2.
12. Drehen Sie den Mehrfunktions-Drehknopf, um Cursor 2 auf die tiefste Stelle
der Schwingung zu setzen.
Im Menü Cursor wird die Amplitude der Schwingung angezeigt.
Anwendungsbeispiele
Typ
Zeit
Quelle
CH1
Δt 540,0 ns
1/Δt 1,852 MHz
ΔV 0,44 V
Cursor 1
180 ns
1,40 V
Cursor 2
720 ns
0,96 V
Typ
Amplitude
Quelle
CH1
ΔV 640 mV
Cursor 1
1,46 V
Cursor 2
820 mV
49
