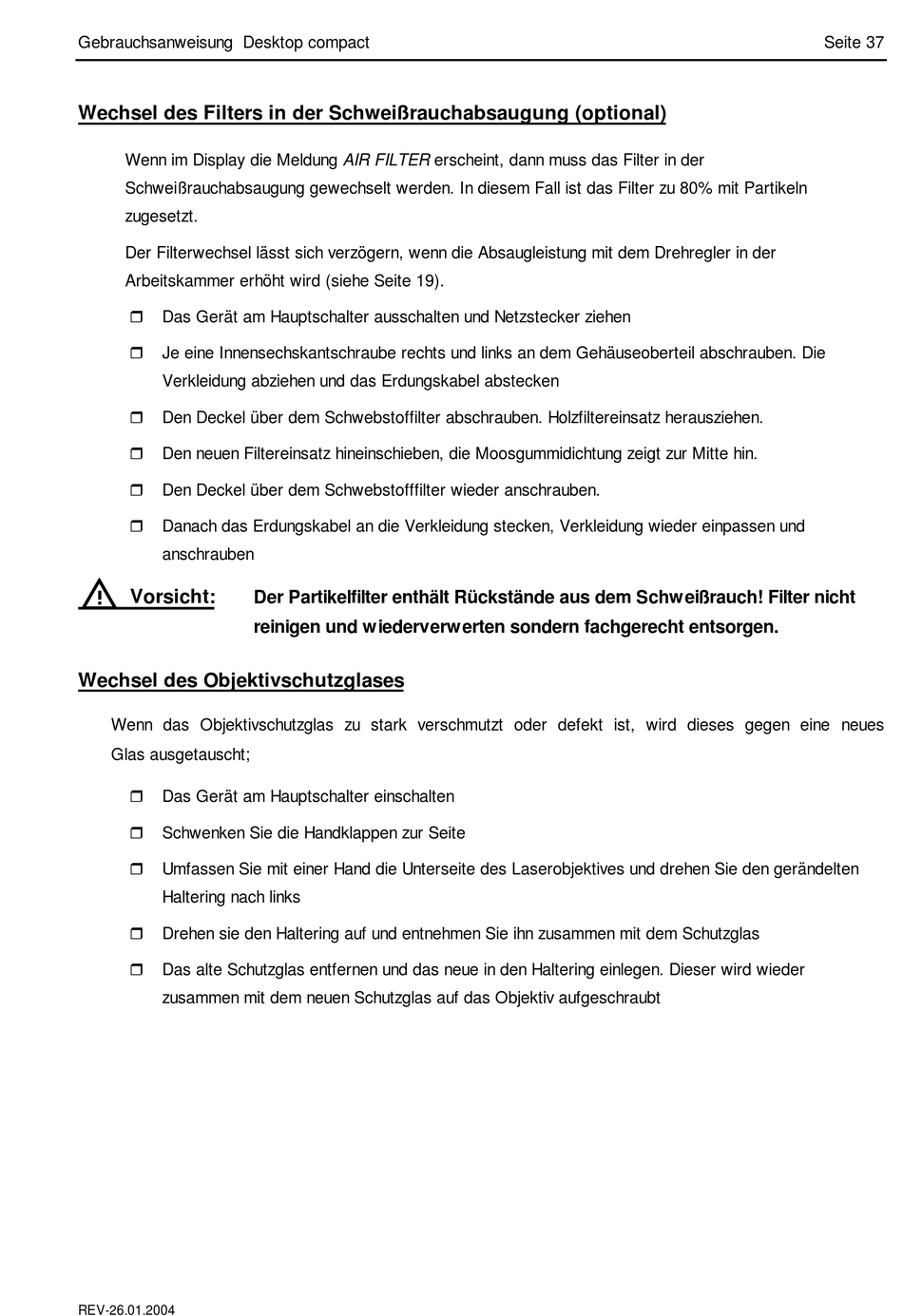

Gebrauchsanweisung Desktop compact
Wechsel des Filters in der Schweißrauchabsaugung (optional)
Wenn im Display die Meldung AIR FILTER erscheint, dann muss das Filter in der
Schweißrauchabsaugung gewechselt werden. In diesem Fall ist das Filter zu 80% mit Partikeln
zugesetzt.
Der Filterwechsel lässt sich verzögern, wenn die Absaugleistung mit dem Drehregler in der
Arbeitskammer erhöht wird (siehe Seite 19).
r
Das Gerät am Hauptschalter ausschalten und Netzstecker ziehen
r
Je eine Innensechskantschraube rechts und links an dem Gehäuseoberteil abschrauben. Die
Verkleidung abziehen und das Erdungskabel abstecken
r
Den Deckel über dem Schwebstoffilter abschrauben. Holzfiltereinsatz herausziehen.
r
Den neuen Filtereinsatz hineinschieben, die Moosgummidichtung zeigt zur Mitte hin.
r
Den Deckel über dem Schwebstofffilter wieder anschrauben.
r
Danach das Erdungskabel an die Verkleidung stecken, Verkleidung wieder einpassen und
anschrauben
U U U U
Vorsicht:
Wechsel des Objektivschutzglases
Wenn das Objektivschutzglas zu stark verschmutzt oder defekt ist, wird dieses gegen eine neues
Glas ausgetauscht;
r
Das Gerät am Hauptschalter einschalten
r

Schwenken Sie die Handklappen zur Seite

r
Umfassen Sie mit einer Hand die Unterseite des Laserobjektives und drehen Sie den gerändelten
Haltering nach links
r
Drehen sie den Haltering auf und entnehmen Sie ihn zusammen mit dem Schutzglas
r
Das alte Schutzglas entfernen und das neue in den Haltering einlegen. Dieser wird wieder
zusammen mit dem neuen Schutzglas auf das Objektiv aufgeschraubt
REV-26.01.2004
Der Partikelfilter enthält Rückstände aus dem Schweißrauch! Filter nicht
reinigen und wiederverwerten sondern fachgerecht entsorgen.
Seite 37
