Gebrauchsanweisung Desktop compact

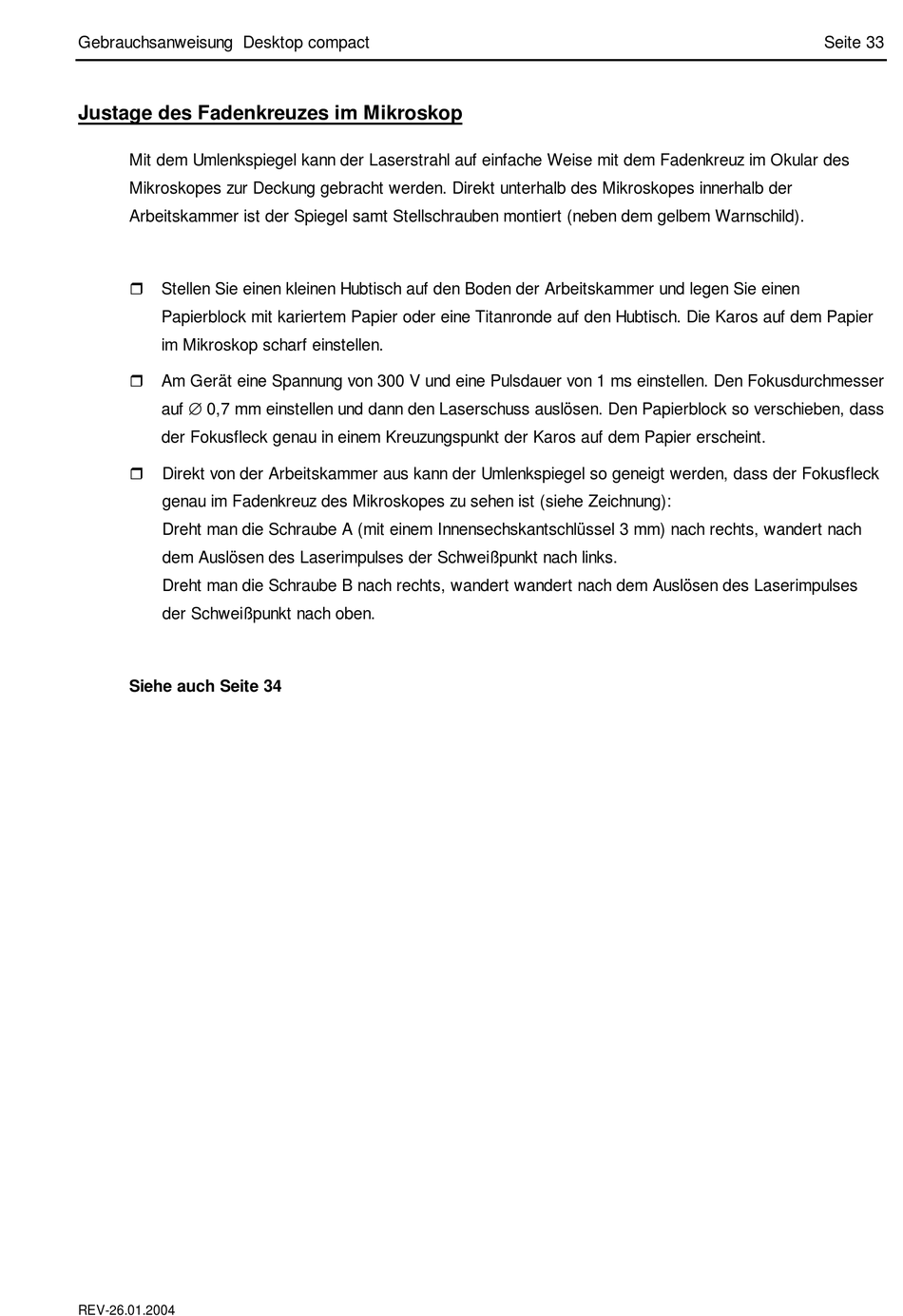

Justage des Fadenkreuzes im Mikroskop

Mit dem Umlenkspiegel kann der Laserstrahl auf einfache Weise mit dem Fadenkreuz im Okular des
Mikroskopes zur Deckung gebracht werden. Direkt unterhalb des Mikroskopes innerhalb der
Arbeitskammer ist der Spiegel samt Stellschrauben montiert (neben dem gelbem Warnschild).
r
Stellen Sie einen kleinen Hubtisch auf den Boden der Arbeitskammer und legen Sie einen
Papierblock mit kariertem Papier oder eine Titanronde auf den Hubtisch. Die Karos auf dem Papier
im Mikroskop scharf einstellen.
r
Am Gerät eine Spannung von 300 V und eine Pulsdauer von 1 ms einstellen. Den Fokusdurchmesser
auf ∅ 0,7 mm einstellen und dann den Laserschuss auslösen. Den Papierblock so verschieben, dass
der Fokusfleck genau in einem Kreuzungspunkt der Karos auf dem Papier erscheint.
r
Direkt von der Arbeitskammer aus kann der Umlenkspiegel so geneigt werden, dass der Fokusfleck
genau im Fadenkreuz des Mikroskopes zu sehen ist (siehe Zeichnung):
Dreht man die Schraube A (mit einem Innensechskantschlüssel 3 mm) nach rechts, wandert nach
dem Auslösen des Laserimpulses der Schweißpunkt nach links.
Dreht man die Schraube B nach rechts, wandert wandert nach dem Auslösen des Laserimpulses
der Schweißpunkt nach oben.
Siehe auch Seite 34
REV-26.01.2004
Seite 33
