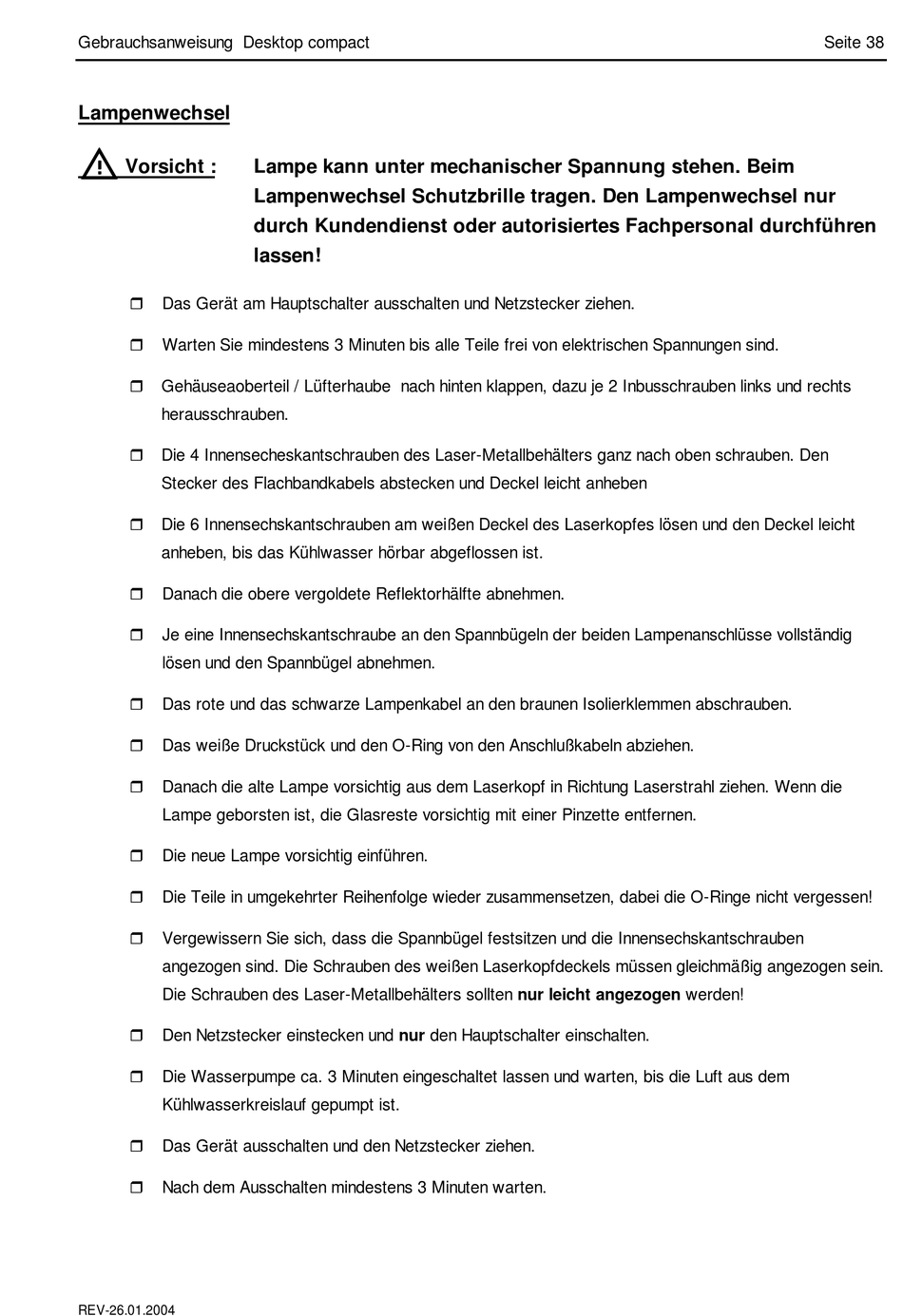

Gebrauchsanweisung Desktop compact

Lampenwechsel

U U U U
Vorsicht :
r
Das Gerät am Hauptschalter ausschalten und Netzstecker ziehen.
r
Warten Sie mindestens 3 Minuten bis alle Teile frei von elektrischen Spannungen sind.
r
Gehäuseaoberteil / Lüfterhaube nach hinten klappen, dazu je 2 Inbusschrauben links und rechts
herausschrauben.
r
Die 4 Innensecheskantschrauben des Laser-Metallbehälters ganz nach oben schrauben. Den
Stecker des Flachbandkabels abstecken und Deckel leicht anheben
r
Die 6 Innensechskantschrauben am weißen Deckel des Laserkopfes lösen und den Deckel leicht
anheben, bis das Kühlwasser hörbar abgeflossen ist.
r
Danach die obere vergoldete Reflektorhälfte abnehmen.
r
Je eine Innensechskantschraube an den Spannbügeln der beiden Lampenanschlüsse vollständig
lösen und den Spannbügel abnehmen.
r
Das rote und das schwarze Lampenkabel an den braunen Isolierklemmen abschrauben.
r
Das weiße Druckstück und den O-Ring von den Anschlußkabeln abziehen.
r
Danach die alte Lampe vorsichtig aus dem Laserkopf in Richtung Laserstrahl ziehen. Wenn die
Lampe geborsten ist, die Glasreste vorsichtig mit einer Pinzette entfernen.
r
Die neue Lampe vorsichtig einführen.
r
Die Teile in umgekehrter Reihenfolge wieder zusammensetzen, dabei die O-Ringe nicht vergessen!
r
Vergewissern Sie sich, dass die Spannbügel festsitzen und die Innensechskantschrauben
angezogen sind. Die Schrauben des weißen Laserkopfdeckels müssen gleichmäßig angezogen sein.
Die Schrauben des Laser-Metallbehälters sollten nur leicht angezogen werden!
r
Den Netzstecker einstecken und nur den Hauptschalter einschalten.
r
Die Wasserpumpe ca. 3 Minuten eingeschaltet lassen und warten, bis die Luft aus dem
Kühlwasserkreislauf gepumpt ist.
r
Das Gerät ausschalten und den Netzstecker ziehen.
r
Nach dem Ausschalten mindestens 3 Minuten warten.
REV-26.01.2004
Lampe kann unter mechanischer Spannung stehen. Beim
Lampenwechsel Schutzbrille tragen. Den Lampenwechsel nur
durch Kundendienst oder autorisiertes Fachpersonal durchführen
lassen!
Seite 38
