40/81
Inbetriebnahme
Bosch Rexroth AG R911341519_Ausgabe 05

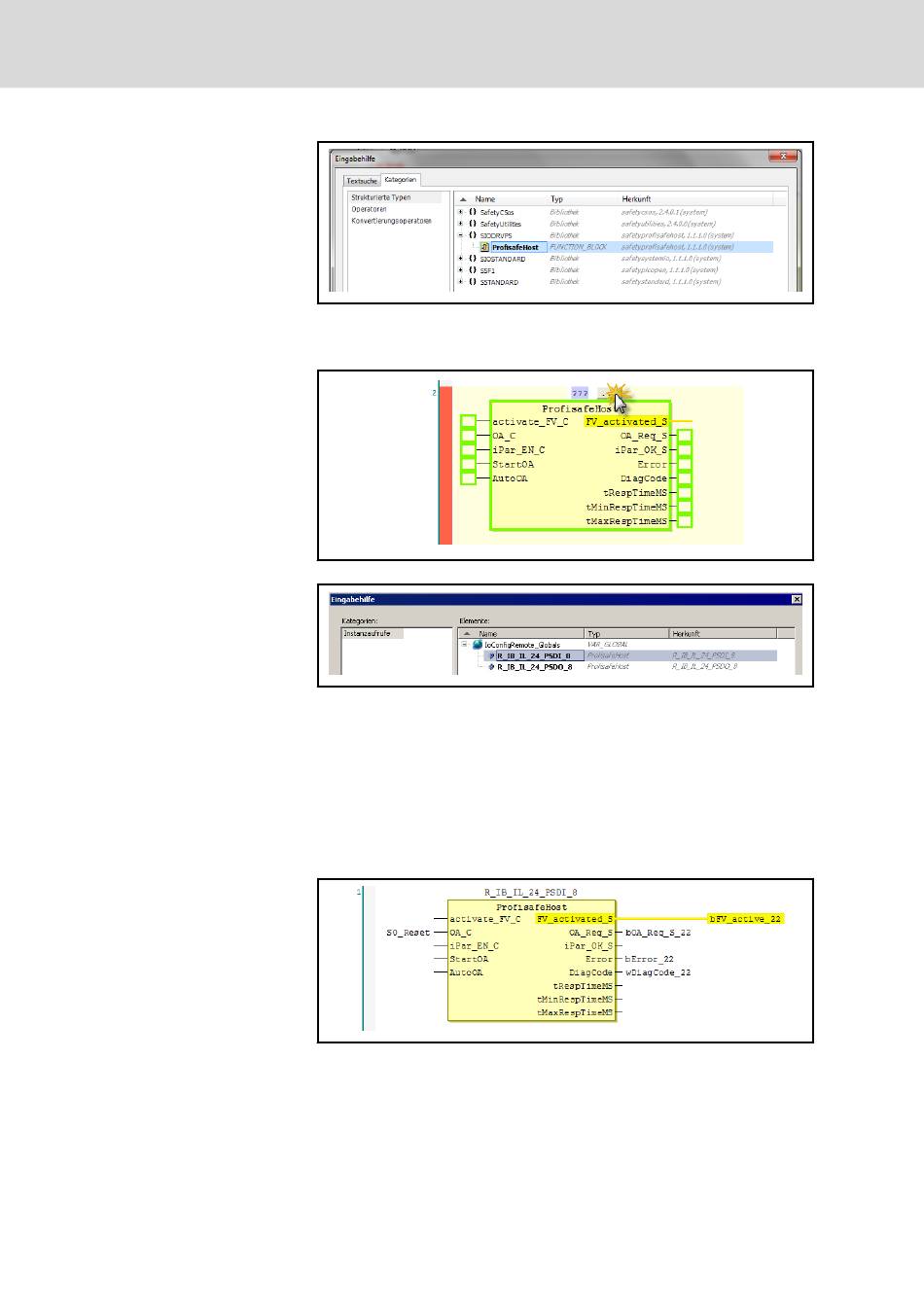

Abb. 5-20:
Auswahl des ProfisafeHost-Funktionsbausteins
Nach dem Anlegen des Funktionsbausteins muss der Funktionsbau‐
stein noch mit einer Instanz verbunden werden.
Abb. 5-21:
Setzen der ProfisafeHost-Instanz
Abb. 5-22:
Auswahl der ProfisafeHost-Instanz in der Eingabehilfe
Die Beschaltung sollte wie in nachfolgender Abbildung ausgeführt wer‐
den.
Die Eingänge "activate_FV_C", "ipar_EN_C" und "AutoOA" sind mit
"FALSE" vorbelegt. Der Eingang "StartOA" ist mit "TRUE" vorbelegt.
Bei Variablennamen sollte die F_Dest-Adresse angehängt werden, um
eine eindeutige Zuordnung zu erreichen.
Die Ausgänge können nachfolgend über OR-Verknüpfungen zu Sam‐
melmeldungen zusammengefasst werden.
Abb. 5-23:
Angelegte und beschaltete ProfisafeHost-Instanz
IndraWorks SafeLogic 14VRS Die Ersten Schritte
