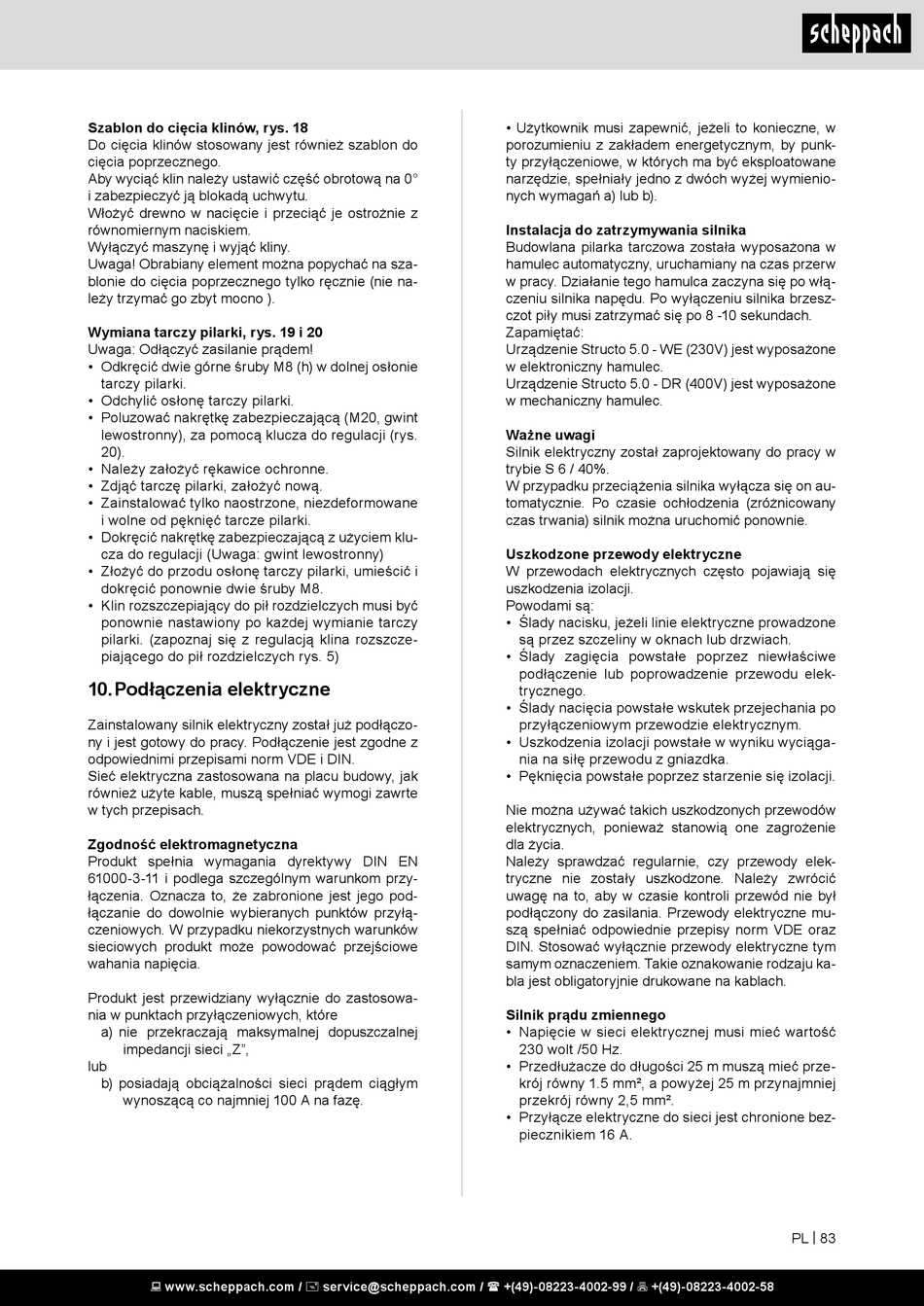

Szablon do cięcia klinów, rys. 18
Do cięcia klinów stosowany jest również szablon do
cięcia poprzecznego.
Aby wyciąć klin należy ustawić część obrotową na 0°
i zabezpieczyć ją blokadą uchwytu.
Włożyć drewno w nacięcie i przeciąć je ostrożnie z
równomiernym naciskiem.
Wyłączyć maszynę i wyjąć kliny.
Uwaga! Obrabiany element można popychać na sza-
blonie do cięcia poprzecznego tylko ręcznie (nie na-
leży trzymać go zbyt mocno ).
Wymiana tarczy pilarki, rys. 19 i 20
Uwaga: Odłączyć zasilanie prądem!
• Odkręcić dwie górne śruby M8 (h) w dolnej osłonie
tarczy pilarki.
• Odchylić osłonę tarczy pilarki.
• Poluzować nakrętkę zabezpieczającą (M20, gwint
lewostronny), za pomocą klucza do regulacji (rys.
20).
• Należy założyć rękawice ochronne.
• Zdjąć tarczę pilarki, założyć nową.
• Zainstalować tylko naostrzone, niezdeformowane
i wolne od pęknięć tarcze pilarki.
• Dokręcić nakrętkę zabezpieczającą z użyciem klu-
cza do regulacji (Uwaga: gwint lewostronny)
• Złożyć do przodu osłonę tarczy pilarki, umieścić i
dokręcić ponownie dwie śruby M8.
• Klin rozszczepiający do pił rozdzielczych musi być
ponownie nastawiony po każdej wymianie tarczy
pilarki. (zapoznaj się z regulacją klina rozszcze-
piającego do pił rozdzielczych rys. 5)
10. Podłączenia elektryczne
Zainstalowany silnik elektryczny został już podłączo-
ny i jest gotowy do pracy. Podłączenie jest zgodne z
odpowiednimi przepisami norm VDE i DIN.
Sieć elektryczna zastosowana na placu budowy, jak
również użyte kable, muszą spełniać wymogi zawrte
w tych przepisach.
Zgodność elektromagnetyczna
Produkt spełnia wymagania dyrektywy DIN EN
61000-3-11 i podlega szczególnym warunkom przy-
łączenia. Oznacza to, że zabronione jest jego pod-
łączanie do dowolnie wybieranych punktów przyłą-
czeniowych. W przypadku niekorzystnych warunków
sieciowych produkt może powodować przejściowe
wahania napięcia.
Produkt jest przewidziany wyłącznie do zastosowa-
nia w punktach przyłączeniowych, które
a) nie przekraczają maksymalnej dopuszczalnej
impedancji sieci „Z",
lub
b) posiadają obciążalności sieci prądem ciągłym
wynoszącą co najmniej 100 A na fazę.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Użytkownik musi zapewnić, jeżeli to konieczne, w
porozumieniu z zakładem energetycznym, by punk-
ty przyłączeniowe, w których ma być eksploatowane
narzędzie, spełniały jedno z dwóch wyżej wymienio-
nych wymagań a) lub b).
Instalacja do zatrzymywania silnika
Budowlana pilarka tarczowa została wyposażona w
hamulec automatyczny, uruchamiany na czas przerw
w pracy. Działanie tego hamulca zaczyna się po włą-
czeniu silnika napędu. Po wyłączeniu silnika brzesz-
czot piły musi zatrzymać się po 8 -10 sekundach.
Zapamiętać:
Urządzenie Structo 5.0 - WE (230V) jest wyposażone
w elektroniczny hamulec.
Urządzenie Structo 5.0 - DR (400V) jest wyposażone
w mechaniczny hamulec.
Ważne uwagi
Silnik elektryczny został zaprojektowany do pracy w
trybie S 6 / 40%.
W przypadku przeciążenia silnika wyłącza się on au-
tomatycznie. Po czasie ochłodzenia (zróżnicowany
czas trwania) silnik można uruchomić ponownie.
Uszkodzone przewody elektryczne
W przewodach elektrycznych często pojawiają się
uszkodzenia izolacji.
Powodami są:
• Ślady nacisku, jeżeli linie elektryczne prowadzone
są przez szczeliny w oknach lub drzwiach.
• Ślady zagięcia powstałe poprzez niewłaściwe
podłączenie lub poprowadzenie przewodu elek-
trycznego.
• Ślady nacięcia powstałe wskutek przejechania po
przyłączeniowym przewodzie elektrycznym.
• Uszkodzenia izolacji powstałe w wyniku wyciąga-
nia na siłę przewodu z gniazdka.
• Pęknięcia powstałe poprzez starzenie się izolacji.
Nie można używać takich uszkodzonych przewodów
elektrycznych, ponieważ stanowią one zagrożenie
dla życia.
Należy sprawdzać regularnie, czy przewody elek-
tryczne nie zostały uszkodzone. Należy zwrócić
uwagę na to, aby w czasie kontroli przewód nie był
podłączony do zasilania. Przewody elektryczne mu-
szą spełniać odpowiednie przepisy norm VDE oraz
DIN. Stosować wyłącznie przewody elektryczne tym
samym oznaczeniem. Takie oznakowanie rodzaju ka-
bla jest obligatoryjnie drukowane na kablach.
Silnik prądu zmiennego
• Napięcie w sieci elektrycznej musi mieć wartość
230 wolt /50 Hz.
• Przedłużacze do długości 25 m muszą mieć prze-
krój równy 1.5 mm², a powyżej 25 m przynajmniej
przekrój równy 2,5 mm².
• Przyłącze elektryczne do sieci jest chronione bez-
piecznikiem 16 A.
