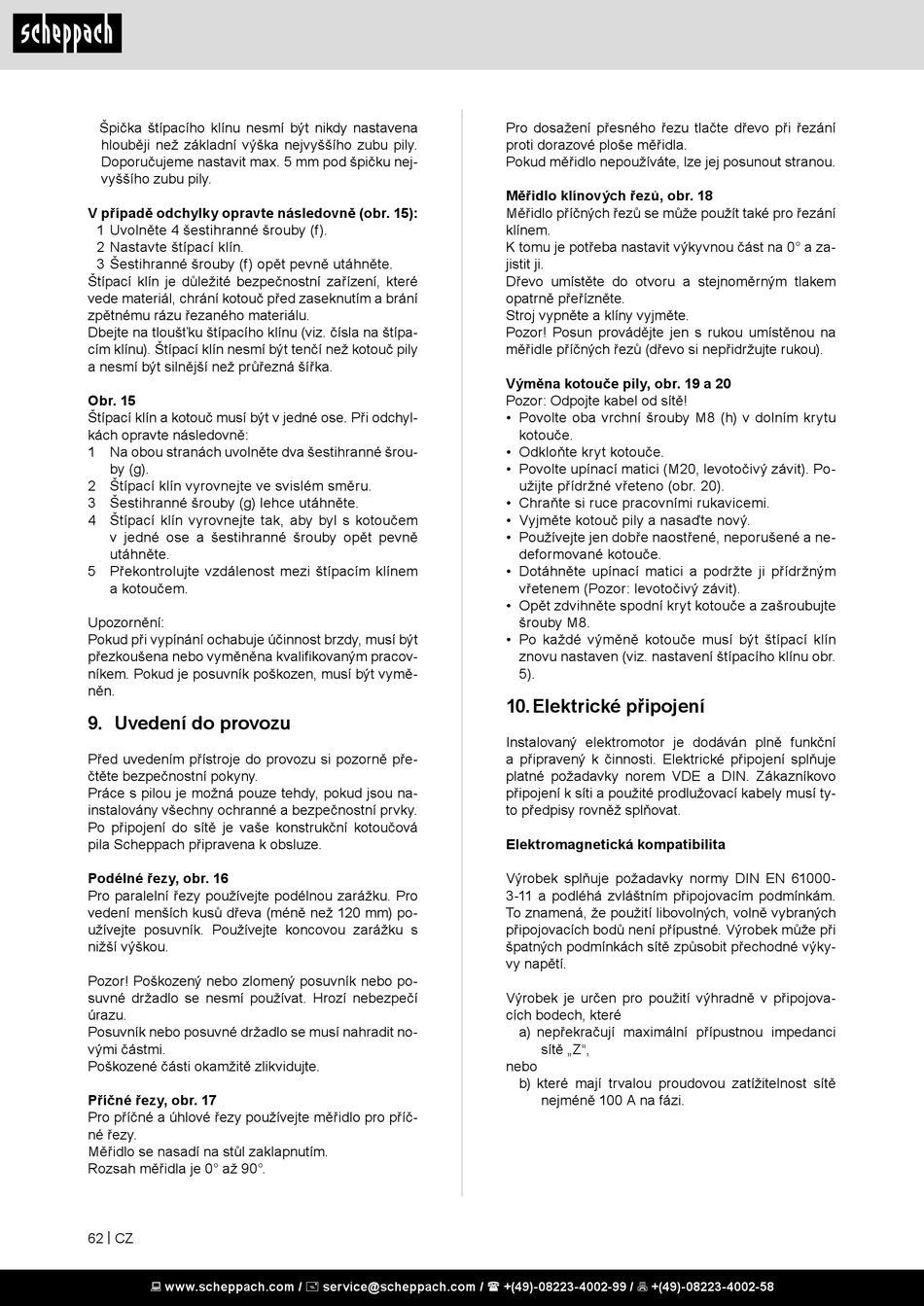

Špička štípacího klínu nesmí být nikdy nastavena
hlouběji než základní výška nejvyššího zubu pily.
Doporučujeme nastavit max. 5 mm pod špičku nej-
vyššího zubu pily.
V případě odchylky opravte následovně (obr. 15):
1 Uvolněte 4 šestihranné šrouby (f).
2 Nastavte štípací klín.
3 Šestihranné šrouby (f) opět pevně utáhněte.
Štípací klín je důležité bezpečnostní zařízení, které
vede materiál, chrání kotouč před zaseknutím a brání
zpětnému rázu řezaného materiálu.
Dbejte na tloušťku štípacího klínu (viz. čísla na štípa-
cím klínu). Štípací klín nesmí být tenčí než kotouč pily
a nesmí být silnější než průřezná šířka.
Obr. 15
Štípací klín a kotouč musí být v jedné ose. Při odchyl-
kách opravte následovně:
1 Na obou stranách uvolněte dva šestihranné šrou-
by (g).
2 Štípací klín vyrovnejte ve svislém směru.
3 Šestihranné šrouby (g) lehce utáhněte.
4 Štípací klín vyrovnejte tak, aby byl s kotoučem
v jedné ose a šestihranné šrouby opět pevně
utáhněte.
5 Překontrolujte vzdálenost mezi štípacím klínem
a kotoučem.
Upozornění:
Pokud při vypínání ochabuje účinnost brzdy, musí být
přezkoušena nebo vyměněna kvalifikovaným pracov-
níkem. Pokud je posuvník poškozen, musí být vymě-
něn.
9. Uvedení do provozu
Před uvedením přístroje do provozu si pozorně pře-
čtěte bezpečnostní pokyny.
Práce s pilou je možná pouze tehdy, pokud jsou na-
instalovány všechny ochranné a bezpečnostní prvky.
Po připojení do sítě je vaše konstrukční kotoučová
pila Scheppach připravena k obsluze.
Podélné řezy, obr. 16
Pro paralelní řezy používejte podélnou zarážku. Pro
vedení menších kusů dřeva (méně než 120 mm) po-
užívejte posuvník. Používejte koncovou zarážku s
nižší výškou.
Pozor! Poškozený nebo zlomený posuvník nebo po-
suvné držadlo se nesmí používat. Hrozí nebezpečí
úrazu.
Posuvník nebo posuvné držadlo se musí nahradit no-
vými částmi.
Poškozené části okamžitě zlikvidujte.
Příčné řezy, obr. 17
Pro příčné a úhlové řezy používejte měřidlo pro příč-
né řezy.
Měřidlo se nasadí na stůl zaklapnutím.
Rozsah měřidla je 0° až 90°.
62 | CZ
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Pro dosažení přesného řezu tlačte dřevo při řezání
proti dorazové ploše měřidla.
Pokud měřidlo nepoužíváte, lze jej posunout stranou.
Měřidlo klínových řezů, obr. 18
Měřidlo příčných řezů se může použít také pro řezání
klínem.
K tomu je potřeba nastavit výkyvnou část na 0° a za-
jistit ji.
Dřevo umístěte do otvoru a stejnoměrným tlakem
opatrně přeřízněte.
Stroj vypněte a klíny vyjměte.
Pozor! Posun provádějte jen s rukou umístěnou na
měřidle příčných řezů (dřevo si nepřidržujte rukou).
Výměna kotouče pily, obr. 19 a 20
Pozor: Odpojte kabel od sítě!
• Povolte oba vrchní šrouby M8 (h) v dolním krytu
kotouče.
• Odkloňte kryt kotouče.
• Povolte upínací matici (M20, levotočivý závit). Po-
užijte přídržné vřeteno (obr. 20).
• Chraňte si ruce pracovními rukavicemi.
• Vyjměte kotouč pily a nasaďte nový.
• Používejte jen dobře naostřené, neporušené a ne-
deformované kotouče.
• Dotáhněte upínací matici a podržte ji přídržným
vřetenem (Pozor: levotočivý závit).
• Opět zdvihněte spodní kryt kotouče a zašroubujte
šrouby M8.
• Po každé výměně kotouče musí být štípací klín
znovu nastaven (viz. nastavení štípacího klínu obr.
5).
10. Elektrické připojení
Instalovaný elektromotor je dodáván plně funkční
a připravený k činnosti. Elektrické připojení splňuje
platné požadavky norem VDE a DIN. Zákazníkovo
připojení k síti a použité prodlužovací kabely musí ty-
to předpisy rovněž splňovat.
Elektromagnetická kompatibilita
Výrobek splňuje požadavky normy DIN EN 61000-
3-11 a podléhá zvláštním připojovacím podmínkám.
To znamená, že použití libovolných, volně vybraných
připojovacích bodů není přípustné. Výrobek může při
špatných podmínkách sítě způsobit přechodné výky-
vy napětí.
Výrobek je určen pro použití výhradně v připojova-
cích bodech, které
a) nepřekračují maximální přípustnou impedanci
sítě „Z",
nebo
b) které mají trvalou proudovou zatížitelnost sítě
nejméně 100 A na fázi.
