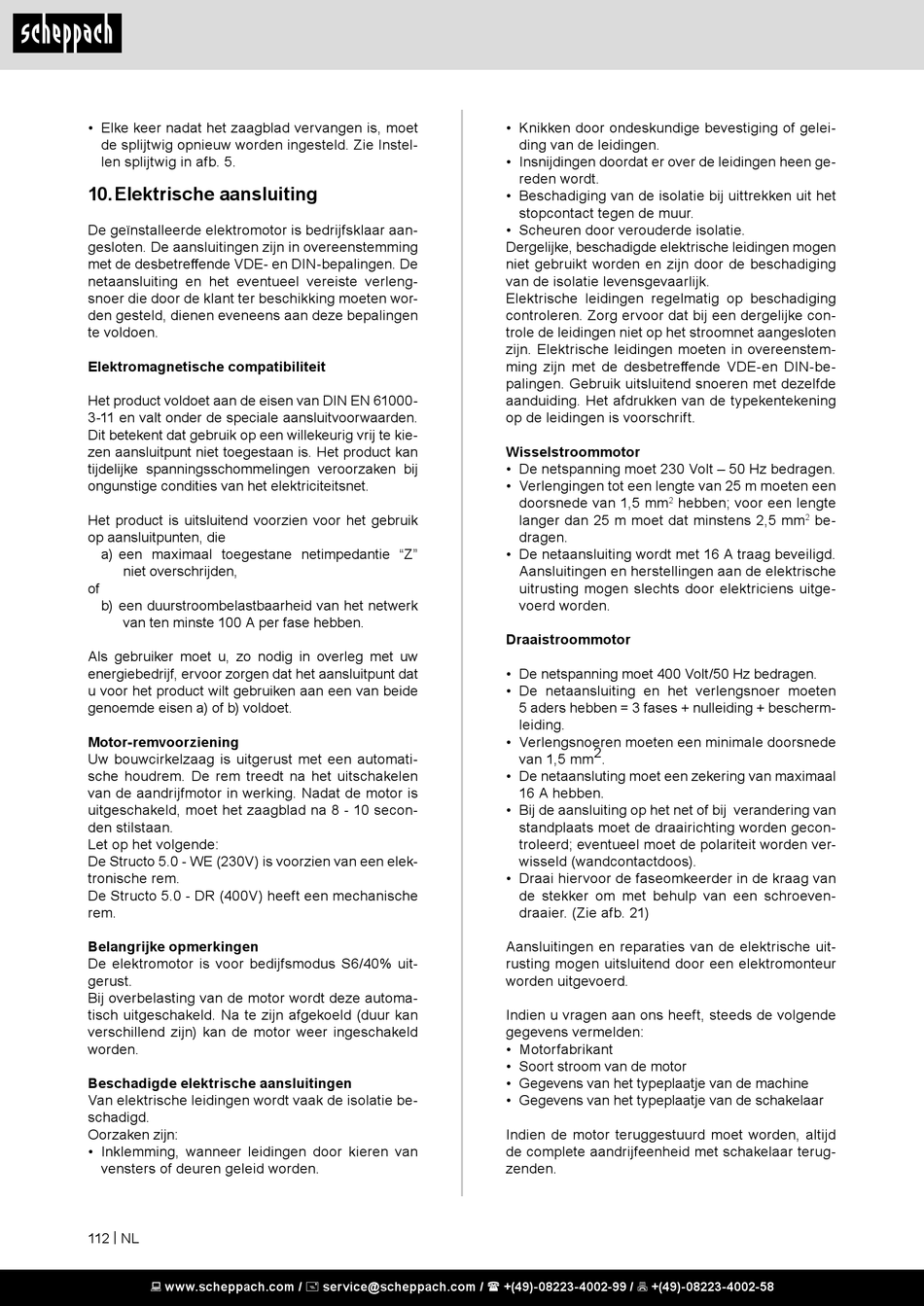

• Elke keer nadat het zaagblad vervangen is, moet
de splijtwig opnieuw worden ingesteld. Zie Instel-
len splijtwig in afb. 5.

10. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aan-
gesloten. De aanslui tingen zijn in overeenstemming
met de desbetreffende VDE- en DIN-bepalingen. De
netaansluiting en het eventueel vereiste verleng-
snoer die door de klant ter beschikking moeten wor-
den gesteld, dienen eveneens aan deze bepalingen
te voldoen.
Elektromagnetische compatibiliteit
Het product voldoet aan de eisen van DIN EN 61000-
3-11 en valt onder de speciale aansluitvoorwaarden.
Dit betekent dat gebruik op een willekeurig vrij te kie-
zen aansluitpunt niet toegestaan is. Het product kan
tijdelijke spanningsschommelingen veroorzaken bij
ongunstige condities van het elektriciteitsnet.
Het product is uitsluitend voorzien voor het gebruik
op aansluitpunten, die
a) een maximaal toegestane netimpedantie "Z"
niet overschrijden,
of
b) een duurstroombelastbaarheid van het netwerk
van ten minste 100 A per fase hebben.
Als gebruiker moet u, zo nodig in overleg met uw
energiebedrijf, ervoor zorgen dat het aansluitpunt dat
u voor het product wilt gebruiken aan een van beide
genoemde eisen a) of b) voldoet.
Motor-remvoorziening
Uw bouwcirkelzaag is uitgerust met een automati-
sche houdrem. De rem treedt na het uitschakelen
van de aandrijfmotor in werking. Nadat de motor is
uitgeschakeld, moet het zaagblad na 8 - 10 secon-
den stilstaan.
Let op het volgende:
De Structo 5.0 - WE (230V) is voorzien van een elek-
tronische rem.
De Structo 5.0 - DR (400V) heeft een mechanische
rem.
Belangrijke opmerkingen
De elektromotor is voor bedijfsmodus S6/40% uit-
gerust.
Bij overbelasting van de motor wordt deze automa-
tisch uitgeschakeld. Na te zijn afgekoeld (duur kan
verschillend zijn) kan de motor weer ingeschakeld
worden.
Beschadigde elektrische aansluitingen
Van elektrische leidingen wordt vaak de isolatie be-
schadigd.
Oorzaken zijn:
• Inklemming, wanneer leidingen door kieren van
vensters of deuren geleid worden.
112 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Knikken door ondeskundige bevestiging of gelei-
ding van de leidingen.
• Insnijdingen doordat er over de leidingen heen ge-
reden wordt.
• Beschadiging van de isolatie bij uit trekken uit het
stopcontact tegen de muur.
• Scheuren door verouderde isolatie.
Dergelijke, beschadigde elektrische leidingen mogen
niet gebruikt worden en zijn door de beschadiging
van de isolatie levensgevaarlijk.
Elektrische leidingen regelmatig op beschadiging
controleren. Zorg ervoor dat bij een dergelijke con-
trole de leidingen niet op het stroomnet aangesloten
zijn. Elektrische leidingen moeten in overeenstem-
ming zijn met de desbetreffende VDE-en DIN-be-
palingen. Gebruik uitsluitend snoeren met dezelfde
aanduiding. Het afdrukken van de typekentekening
op de leidingen is voorschrift.
Wisselstroommotor
• De netspanning moet 230 Volt – 50 Hz bedragen.
• Verlengingen tot een lengte van 25 m moeten een
doorsnede van 1,5 mm hebben; voor een lengte
2
langer dan 25 m moet dat minstens 2,5 mm
dragen.
• De netaansluiting wordt met 16 A traag beveiligd.
Aansluitingen en herstellingen aan de elektrische
uitrusting mogen slechts door elektriciens uitge-
voerd worden.
Draaistroommotor
• De netspanning moet 400 Volt/50 Hz bedragen.
• De netaansluiting en het verlengsnoer moeten
5 aders hebben = 3 fases + nulleiding + bescherm-
leiding.
• Verlengsnoeren moeten een minimale doorsnede
van 1,5 mm 2 .
• De netaansluting moet een zekering van maximaal
16 A hebben.
• Bij de aansluiting op het net of bij verandering van
standplaats moet de draairichting worden gecon-
troleerd; eventueel moet de polariteit worden ver-
wisseld (wandcontactdoos).
• Draai hiervoor de faseomkeerder in de kraag van
de stekker om met behulp van een schroeven-
draaier. (Zie afb. 21)
Aansluitingen en reparaties van de elektrische uit-
rusting mogen uitsluitend door een elektromonteur
worden uitgevoerd.
Indien u vragen aan ons heeft, steeds de volgende
gegevens vermelden:
• Motorfabrikant
• Soort stroom van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de schakelaar
Indien de motor teruggestuurd moet worden, altijd
de complete aandrijf eenheid met schakelaar terug-
zenden.
