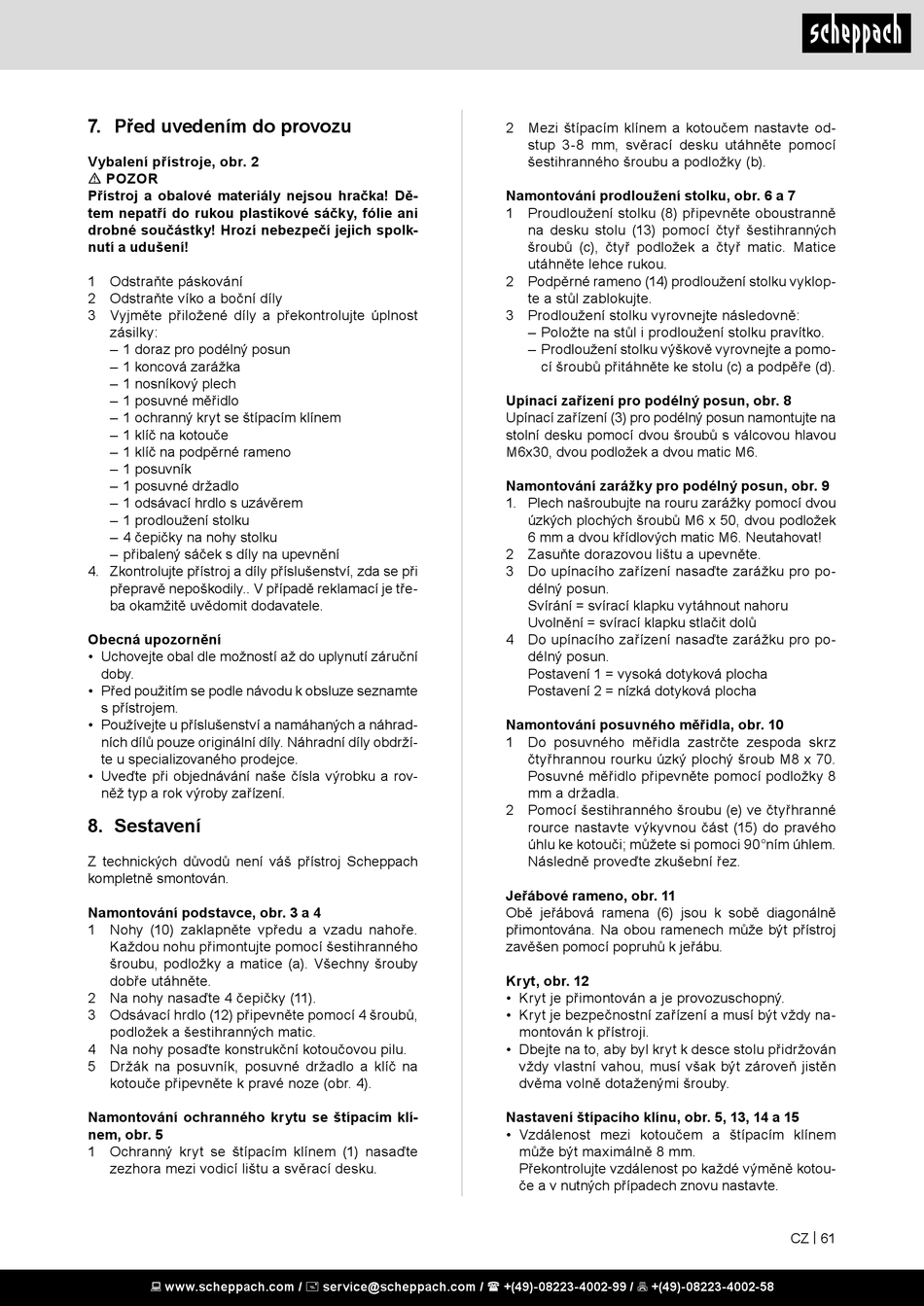

7. Před uvedením do provozu
Vybalení přístroje, obr. 2
m POZOR
Přístroj a obalové materiály nejsou hračka! Dě-
tem nepatří do rukou plastikové sáčky, fólie ani
drobné součástky! Hrozí nebezpečí jejich spolk-
nutí a udušení!
1 Odstraňte páskování
2 Odstraňte víko a boční díly
3 Vyjměte přiložené díly a překontrolujte úplnost
zásilky:
– 1 doraz pro podélný posun
– 1 koncová zarážka
– 1 nosníkový plech
– 1 posuvné měřidlo
– 1 ochranný kryt se štípacím klínem
– 1 klíč na kotouče
– 1 klíč na podpěrné rameno
– 1 posuvník
– 1 posuvné držadlo
– 1 odsávací hrdlo s uzávěrem
– 1 prodloužení stolku
– 4 čepičky na nohy stolku
– přibalený sáček s díly na upevnění
4. Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily.. V případě reklamací je tře-
ba okamžitě uvědomit dodavatele.
Obecná upozornění
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Před použitím se podle návodu k obsluze seznamte
s přístrojem.
• Používejte u příslušenství a namáhaných a náhrad-
ních dílů pouze originální díly. Náhradní díly obdrží-
te u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rov-
něž typ a rok výroby zařízení.
8. Sestavení
Z technických důvodů není váš přístroj Scheppach
kompletně smontován.
Namontování podstavce, obr. 3 a 4
1 Nohy (10) zaklapněte vpředu a vzadu nahoře.
Každou nohu přimontujte pomocí šestihranného
šroubu, podložky a matice (a). Všechny šrouby
dobře utáhněte.
2 Na nohy nasaďte 4 čepičky (11).
3 Odsávací hrdlo (12) připevněte pomocí 4 šroubů,
podložek a šestihranných matic.
4 Na nohy posaďte konstrukční kotoučovou pilu.
5 Držák na posuvník, posuvné držadlo a klíč na
kotouče připevněte k pravé noze (obr. 4).
Namontování ochranného krytu se štípacím klí-
nem, obr. 5
1 Ochranný kryt se štípacím klínem (1) nasaďte
zezhora mezi vodicí lištu a svěrací desku.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2 Mezi štípacím klínem a kotoučem nastavte od-
stup 3-8 mm, svěrací desku utáhněte pomocí
šestihranného šroubu a podložky (b).
Namontování prodloužení stolku, obr. 6 a 7
1 Proudloužení stolku (8) připevněte oboustranně
na desku stolu (13) pomocí čtyř šestihranných
šroubů (c), čtyř podložek a čtyř matic. Matice
utáhněte lehce rukou.
2 Podpěrné rameno (14) prodloužení stolku vyklop-
te a stůl zablokujte.
3 Prodloužení stolku vyrovnejte následovně:
– Položte na stůl i prodloužení stolku pravítko.
– Prodloužení stolku výškově vyrovnejte a pomo-
cí šroubů přitáhněte ke stolu (c) a podpěře (d).
Upínací zařízení pro podélný posun, obr. 8
Upínací zařízení (3) pro podélný posun namontujte na
stolní desku pomocí dvou šroubů s válcovou hlavou
M6x30, dvou podložek a dvou matic M6.
Namontování zarážky pro podélný posun, obr. 9
1. Plech našroubujte na rouru zarážky pomocí dvou
úzkých plochých šroubů M6 x 50, dvou podložek
6 mm a dvou křídlových matic M6. Neutahovat!
2 Zasuňte dorazovou lištu a upevněte.
3 Do upínacího zařízení nasaďte zarážku pro po-
délný posun.
Svírání = svírací klapku vytáhnout nahoru
Uvolnění = svírací klapku stlačit dolů
4 Do upínacího zařízení nasaďte zarážku pro po-
délný posun.
Postavení 1 = vysoká dotyková plocha
Postavení 2 = nízká dotyková plocha
Namontování posuvného měřidla, obr. 10
1 Do posuvného měřidla zastrčte zespoda skrz
čtyřhrannou rourku úzký plochý šroub M8 x 70.
Posuvné měřidlo připevněte pomocí podložky 8
mm a držadla.
2 Pomocí šestihranného šroubu (e) ve čtyřhranné
rource nastavte výkyvnou část (15) do pravého
úhlu ke kotouči; můžete si pomoci 90°ním úhlem.
Následně proveďte zkušební řez.
Jeřábové rameno, obr. 11
Obě jeřábová ramena (6) jsou k sobě diagonálně
přimontována. Na obou ramenech může být přístroj
zavěšen pomocí popruhů k jeřábu.
Kryt, obr. 12
• Kryt je přimontován a je provozuschopný.
• Kryt je bezpečnostní zařízení a musí být vždy na-
montován k přístroji.
• Dbejte na to, aby byl kryt k desce stolu přidržován
vždy vlastní vahou, musí však být zároveň jistěn
dvěma volně dotaženými šrouby.
Nastavení štípacího klínu, obr. 5, 13, 14 a 15
• Vzdálenost mezi kotoučem a štípacím klínem
může být maximálně 8 mm.
Překontrolujte vzdálenost po každé výměně kotou-
če a v nutných případech znovu nastavte.
