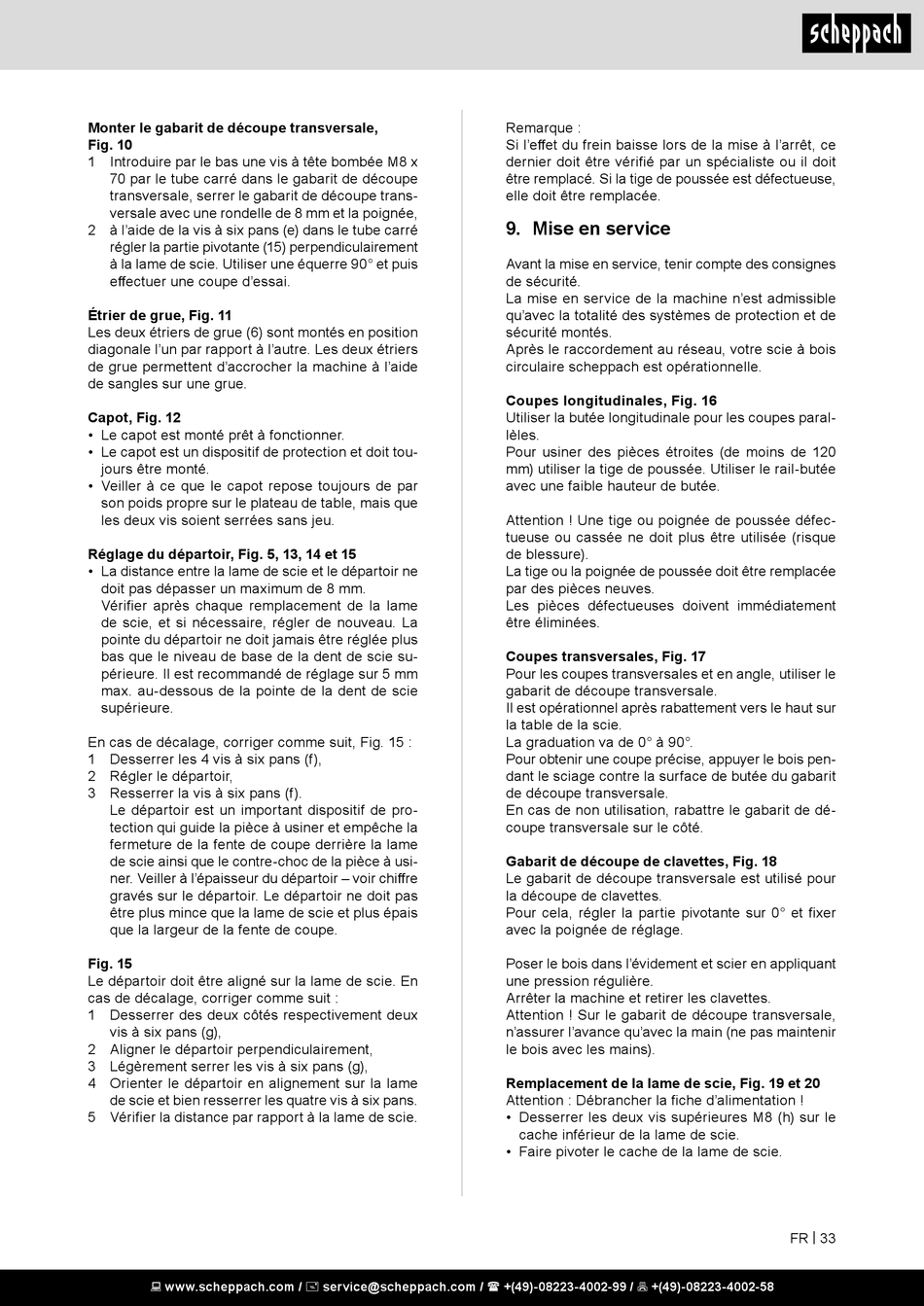

Monter le gabarit de découpe transversale,
Fig. 10
1 Introduire par le bas une vis à tête bombée M8 x
70 par le tube carré dans le gabarit de découpe
transversale, serrer le gabarit de découpe trans-
versale avec une rondelle de 8 mm et la poignée,
2 à l'aide de la vis à six pans (e) dans le tube carré
régler la partie pivotante (15) perpendiculairement
à la lame de scie. Utiliser une équerre 90° et puis
effectuer une coupe d'essai.
Étrier de grue, Fig. 11
Les deux étriers de grue (6) sont montés en position
diagonale l'un par rapport à l'autre. Les deux étriers
de grue permettent d'accrocher la machine à l'aide
de sangles sur une grue.
Capot, Fig. 12
• Le capot est monté prêt à fonctionner.
• Le capot est un dispositif de protection et doit tou-
jours être monté.
• Veiller à ce que le capot repose toujours de par
son poids propre sur le plateau de table, mais que
les deux vis soient serrées sans jeu.
Réglage du départoir, Fig. 5, 13, 14 et 15
• La distance entre la lame de scie et le départoir ne
doit pas dépasser un maximum de 8 mm.
Vérifier après chaque remplacement de la lame
de scie, et si nécessaire, régler de nouveau. La
pointe du départoir ne doit jamais être réglée plus
bas que le niveau de base de la dent de scie su-
périeure. Il est recommandé de réglage sur 5 mm
max. au-dessous de la pointe de la dent de scie
supérieure.
En cas de décalage, corriger comme suit, Fig. 15 :
1 Desserrer les 4 vis à six pans (f),
2 Régler le départoir,
3 Resserrer la vis à six pans (f).
Le départoir est un important dispositif de pro-
tection qui guide la pièce à usiner et empêche la
fermeture de la fente de coupe derrière la lame
de scie ainsi que le contre-choc de la pièce à usi-
ner. Veiller à l'épaisseur du départoir – voir chiffre
gravés sur le départoir. Le départoir ne doit pas
être plus mince que la lame de scie et plus épais
que la largeur de la fente de coupe.
Fig. 15
Le départoir doit être aligné sur la lame de scie. En
cas de décalage, corriger comme suit :
1 Desserrer des deux côtés respectivement deux
vis à six pans (g),
2 Aligner le départoir perpendiculairement,
3 Légèrement serrer les vis à six pans (g),
4 Orienter le départoir en alignement sur la lame
de scie et bien resserrer les quatre vis à six pans.
5 Vérifier la distance par rapport à la lame de scie.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Remarque :
Si l'effet du frein baisse lors de la mise à l'arrêt, ce
dernier doit être vérifié par un spécialiste ou il doit
être remplacé. Si la tige de poussée est défectueuse,
elle doit être remplacée.

9. Mise en service

Avant la mise en service, tenir compte des consignes
de sécurité.
La mise en service de la machine n'est admissible
qu'avec la totalité des systèmes de protection et de
sécurité montés.
Après le raccordement au réseau, votre scie à bois
circulaire scheppach est opérationnelle.
Coupes longitudinales, Fig. 16
Utiliser la butée longitudinale pour les coupes paral-
lèles.
Pour usiner des pièces étroites (de moins de 120
mm) utiliser la tige de poussée. Utiliser le rail-butée
avec une faible hauteur de butée.
Attention ! Une tige ou poignée de poussée défec-
tueuse ou cassée ne doit plus être utilisée (risque
de blessure).
La tige ou la poignée de poussée doit être remplacée
par des pièces neuves.
Les pièces défectueuses doivent immédiatement
être éliminées.
Coupes transversales, Fig. 17
Pour les coupes transversales et en angle, utiliser le
gabarit de découpe transversale.
Il est opérationnel après rabattement vers le haut sur
la table de la scie.
La graduation va de 0° à 90°.
Pour obtenir une coupe précise, appuyer le bois pen-
dant le sciage contre la surface de butée du gabarit
de découpe transversale.
En cas de non utilisation, rabattre le gabarit de dé-
coupe transversale sur le côté.
Gabarit de découpe de clavettes, Fig. 18
Le gabarit de découpe transversale est utilisé pour
la découpe de clavettes.
Pour cela, régler la partie pivotante sur 0° et fixer
avec la poignée de réglage.
Poser le bois dans l'évidement et scier en appliquant
une pression régulière.
Arrêter la machine et retirer les clavettes.
Attention ! Sur le gabarit de découpe transversale,
n'assurer l'avance qu'avec la main (ne pas maintenir
le bois avec les mains).
Remplacement de la lame de scie, Fig. 19 et 20
Attention : Débrancher la fiche d'alimentation !
• Desserrer les deux vis supérieures M8 (h) sur le
cache inférieur de la lame de scie.
• Faire pivoter le cache de la lame de scie.
