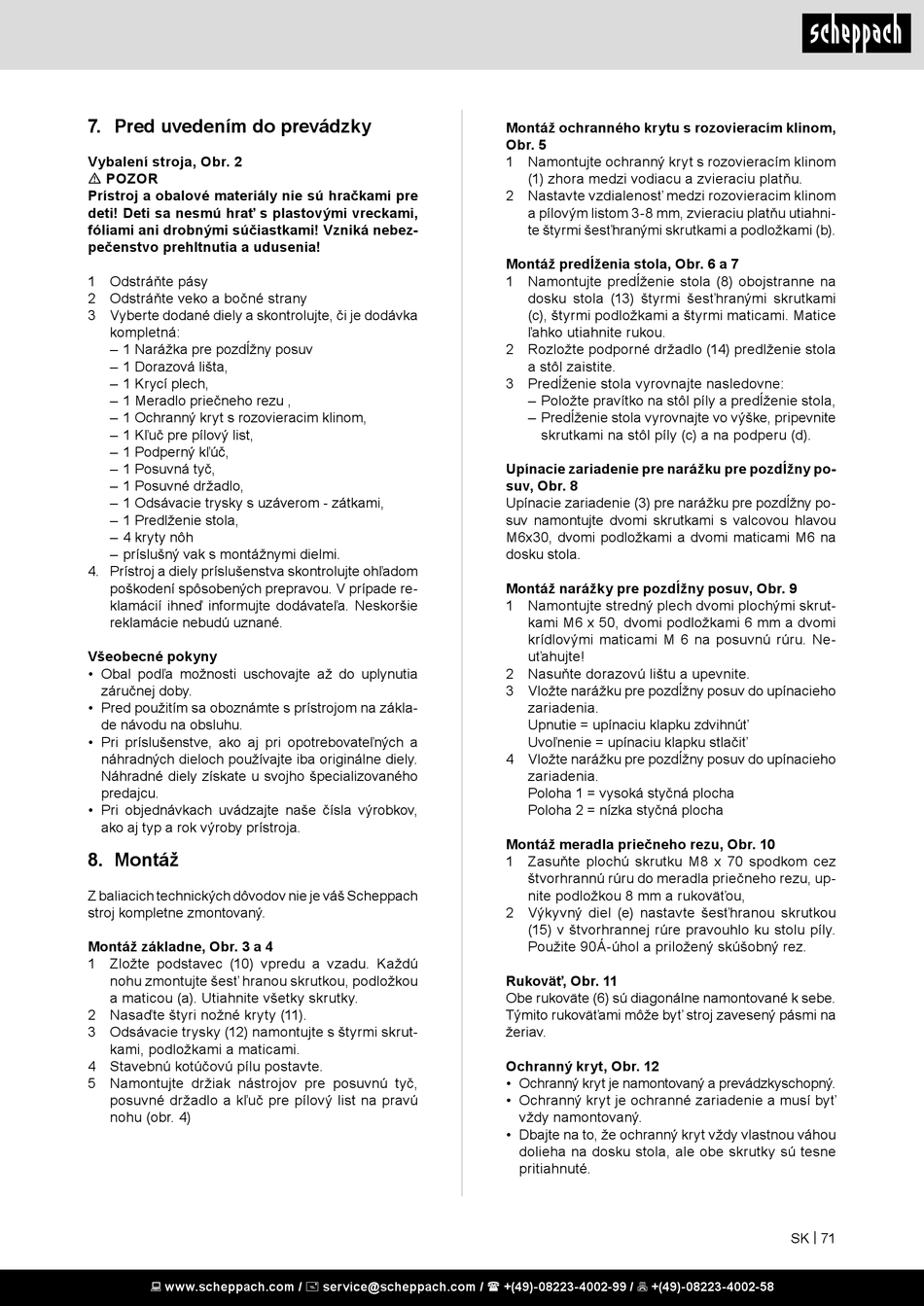

7. Pred uvedením do prevádzky
Vybalení stroja, Obr. 2
m POZOR
Prístroj a obalové materiály nie sú hračkami pre
deti! Deti sa nesmú hrať s plastovými vreckami,
fóliami ani drobnými súčiastkami! Vzniká nebez-
pečenstvo prehltnutia a udusenia!
1 Odstráňte pásy
2 Odstráňte veko a bočné strany
3 Vyberte dodané diely a skontrolujte, či je dodávka
kompletná:
– 1 Narážka pre pozdĺžny posuv
– 1 Dorazová lišta,
– 1 Krycí plech,
– 1 Meradlo priečneho rezu ,
– 1 Ochranný kryt s rozovieracim klinom,
– 1 Kľuč pre pílový list,
– 1 Podperný kľúč,
– 1 Posuvná tyč,
– 1 Posuvné držadlo,
– 1 Odsávacie trysky s uzáverom - zátkami,
– 1 Predlženie stola,
– 4 kryty nôh
– príslušný vak s montážnymi dielmi.
4. Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
Všeobecné pokyny
• Obal podľa možnosti uschovajte až do uplynutia
záručnej doby.
• Pred použitím sa oboznámte s prístrojom na zákla-
de návodu na obsluhu.
• Pri príslušenstve, ako aj pri opotrebovateľných a
náhradných dieloch používajte iba originálne diely.
Náhradné diely získate u svojho špecializovaného
predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby prístroja.
8. Montáž
Z baliacich technických dôvodov nie je váš Scheppach
stroj kompletne zmontovaný.
Montáž základne, Obr. 3 a 4
1 Zložte podstavec (10) vpredu a vzadu. Každú
nohu zmontujte šesť hranou skrutkou, podložkou
a maticou (a). Utiahnite všetky skrutky.
2 Nasaďte štyri nožné kryty (11).
3 Odsávacie trysky (12) namontujte s štyrmi skrut-
kami, podložkami a maticami.
4 Stavebnú kotúčovú pílu postavte.
5 Namontujte držiak nástrojov pre posuvnú tyč,
posuvné držadlo a kľuč pre pílový list na pravú
nohu (obr. 4)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Montáž ochranného krytu s rozovieracím klinom,
Obr. 5
1 Namontujte ochranný kryt s rozovieracím klinom
(1) zhora medzi vodiacu a zvieraciu platňu.
2 Nastavte vzdialenosť medzi rozovieracim klinom
a pílovým listom 3-8 mm, zvieraciu platňu utiahni-
te štyrmi šesťhranými skrutkami a podložkami (b).
Montáž predĺženia stola, Obr. 6 a 7
1 Namontujte predĺženie stola (8) obojstranne na
dosku stola (13) štyrmi šesťhranými skrutkami
(c), štyrmi podložkami a štyrmi maticami. Matice
ľahko utiahnite rukou.
2 Rozložte podporné držadlo (14) predlženie stola
a stôl zaistite.
3 Predĺženie stola vyrovnajte nasledovne:
– Položte pravítko na stôl píly a predĺženie stola,
– Predĺženie stola vyrovnajte vo výške, pripevnite
skrutkami na stôl píly (c) a na podperu (d).
Upínacie zariadenie pre narážku pre pozdĺžny po-
suv, Obr. 8
Upínacie zariadenie (3) pre narážku pre pozdĺžny po-
suv namontujte dvomi skrutkami s valcovou hlavou
M6x30, dvomi podložkami a dvomi maticami M6 na
dosku stola.
Montáž narážky pre pozdĺžny posuv, Obr. 9
1 Namontujte stredný plech dvomi plochými skrut-
kami M6 x 50, dvomi podložkami 6 mm a dvomi
krídlovými maticami M 6 na posuvnú rúru. Ne-
uťahujte!
2 Nasuňte dorazovú lištu a upevnite.
3 Vložte narážku pre pozdĺžny posuv do upínacieho
zariadenia.
Upnutie = upínaciu klapku zdvihnúť
Uvoľnenie = upínaciu klapku stlačiť
4 Vložte narážku pre pozdĺžny posuv do upínacieho
zariadenia.
Poloha 1 = vysoká styčná plocha
Poloha 2 = nízka styčná plocha
Montáž meradla priečneho rezu, Obr. 10
1 Zasuňte plochú skrutku M8 x 70 spodkom cez
štvorhrannú rúru do meradla priečneho rezu, up-
nite podložkou 8 mm a rukoväťou,
2 Výkyvný diel (e) nastavte šesťhranou skrutkou
(15) v štvorhrannej rúre pravouhlo ku stolu píly.
Použite 90Á-úhol a priložený skúšobný rez.
Rukoväť, Obr. 11
Obe rukoväte (6) sú diagonálne namontované k sebe.
Týmito rukoväťami môže byť stroj zavesený pásmi na
žeriav.
Ochranný kryt, Obr. 12
• Ochranný kryt je namontovaný a prevádzkyschopný.
• Ochranný kryt je ochranné zariadenie a musí byť
vždy namontovaný.
• Dbajte na to, že ochranný kryt vždy vlastnou váhou
dolieha na dosku stola, ale obe skrutky sú tesne
pritiahnuté.
