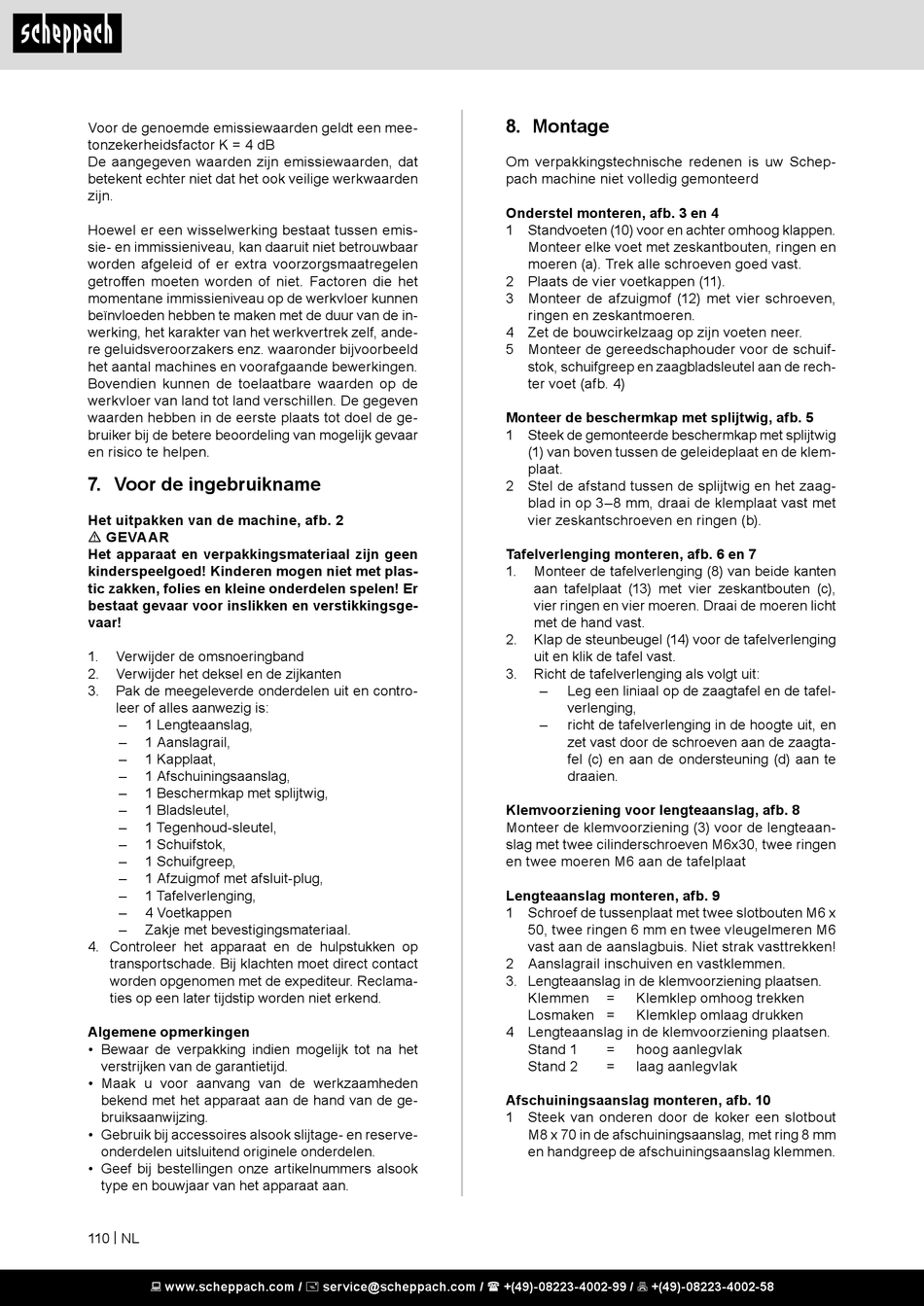

Voor de genoemde emissiewaarden geldt een mee-
tonzekerheidsfactor K = 4 dB
De aangegeven waarden zijn emissiewaarden, dat
betekent echter niet dat het ook veilige werkwaarden
zijn.
Hoewel er een wisselwerking bestaat tussen emis-
sie- en immissieniveau, kan daaruit niet betrouwbaar
worden afgeleid of er extra voorzorgsmaatregelen
getroffen moeten worden of niet. Factoren die het
momentane immissieniveau op de werkvloer kunnen
beïnvloeden hebben te maken met de duur van de in-
werking, het karakter van het werkvertrek zelf, ande-
re geluidsveroorzakers enz. waaronder bijvoorbeeld
het aantal machines en voorafgaande bewerkingen.
Bovendien kunnen de toelaatbare waarden op de
werkvloer van land tot land verschillen. De gegeven
waarden hebben in de eerste plaats tot doel de ge-
bruiker bij de betere beoordeling van mogelijk gevaar
en risico te helpen.

7. Voor de ingebruikname

Het uitpakken van de machine, afb. 2
m GEVAAR
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
1. Verwijder de omsnoeringband
2. Verwijder het deksel en de zijkanten
3. Pak de meegeleverde onderdelen uit en contro-
leer of alles aanwezig is:
– 1 Lengteaanslag,
– 1 Aanslagrail,
– 1 Kapplaat,
– 1 Afschuiningsaanslag,
– 1 Beschermkap met splijtwig,
– 1 Bladsleutel,
– 1 Tegenhoud-sleutel,
– 1 Schuifstok,
– 1 Schuifgreep,
– 1 Afzuigmof met afsluit-plug,
– 1 Tafelverlenging,
– 4 Voetkappen
– Zakje met bevestigingsmateriaal.
4. Controleer het apparaat en de hulpstukken op
transportschade. Bij klachten moet direct contact
worden opgenomen met de expediteur. Reclama-
ties op een later tijdstip worden niet erkend.
Algemene opmerkingen
• Bewaar de verpakking indien mogelijk tot na het
verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden
bekend met het apparaat aan de hand van de ge-
bruiksaanwijzing.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
110 | NL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

8. Montage

Om verpakkingstechnische redenen is uw Schep-
pach machine niet volledig gemonteerd
Onderstel monteren, afb. 3 en 4
1 Standvoeten (10) voor en achter omhoog klappen.
Monteer elke voet met zeskantbouten, ringen en
moeren (a). Trek alle schroeven goed vast.
2 Plaats de vier voetkappen (11).
3 Monteer de afzuigmof (12) met vier schroeven,
ringen en zeskantmoeren.
4 Zet de bouwcirkelzaag op zijn voeten neer.
5 Monteer de gereedschaphouder voor de schuif-
stok, schuifgreep en zaagbladsleutel aan de rech-
ter voet (afb. 4)
Monteer de beschermkap met splijtwig, afb. 5
1 Steek de gemonteerde beschermkap met splijtwig
(1) van boven tussen de geleideplaat en de klem-
plaat.
2 Stel de afstand tussen de splijtwig en het zaag-
blad in op 3–8 mm, draai de klemplaat vast met
vier zeskantschroeven en ringen (b).
Tafelverlenging monteren, afb. 6 en 7
1. Monteer de tafelverlenging (8) van beide kanten
aan tafelplaat (13) met vier zeskantbouten (c),
vier ringen en vier moeren. Draai de moeren licht
met de hand vast.
2. Klap de steunbeugel (14) voor de tafelverlenging
uit en klik de tafel vast.
3. Richt de tafelverlenging als volgt uit:
– Leg een liniaal op de zaagtafel en de tafel-
verlenging,
– richt de tafelverlenging in de hoogte uit, en
zet vast door de schroeven aan de zaagta-
fel (c) en aan de ondersteuning (d) aan te
draaien.
Klemvoorziening voor lengteaanslag, afb. 8
Monteer de klemvoorziening (3) voor de lengteaan-
slag met twee cilinderschroeven M6x30, twee ringen
en twee moeren M6 aan de tafelplaat
Lengteaanslag monteren, afb. 9
1 Schroef de tussenplaat met twee slotbouten M6 x
50, twee ringen 6 mm en twee vleugelmeren M6
vast aan de aanslagbuis. Niet strak vasttrekken!
2 Aanslagrail inschuiven en vastklemmen.
3. Lengteaanslag in de klemvoorziening plaatsen.
Klemmen = Klemklep omhoog trekken
Losmaken = Klemklep omlaag drukken
4 Lengteaanslag in de klemvoorziening plaatsen.
Stand 1 = hoog aanlegvlak
Stand 2 = laag aanlegvlak
Afschuiningsaanslag monteren, afb. 10
1 Steek van onderen door de koker een slotbout
M8 x 70 in de afschuiningsaanslag, met ring 8 mm
en handgreep de afschuiningsaanslag klemmen.
