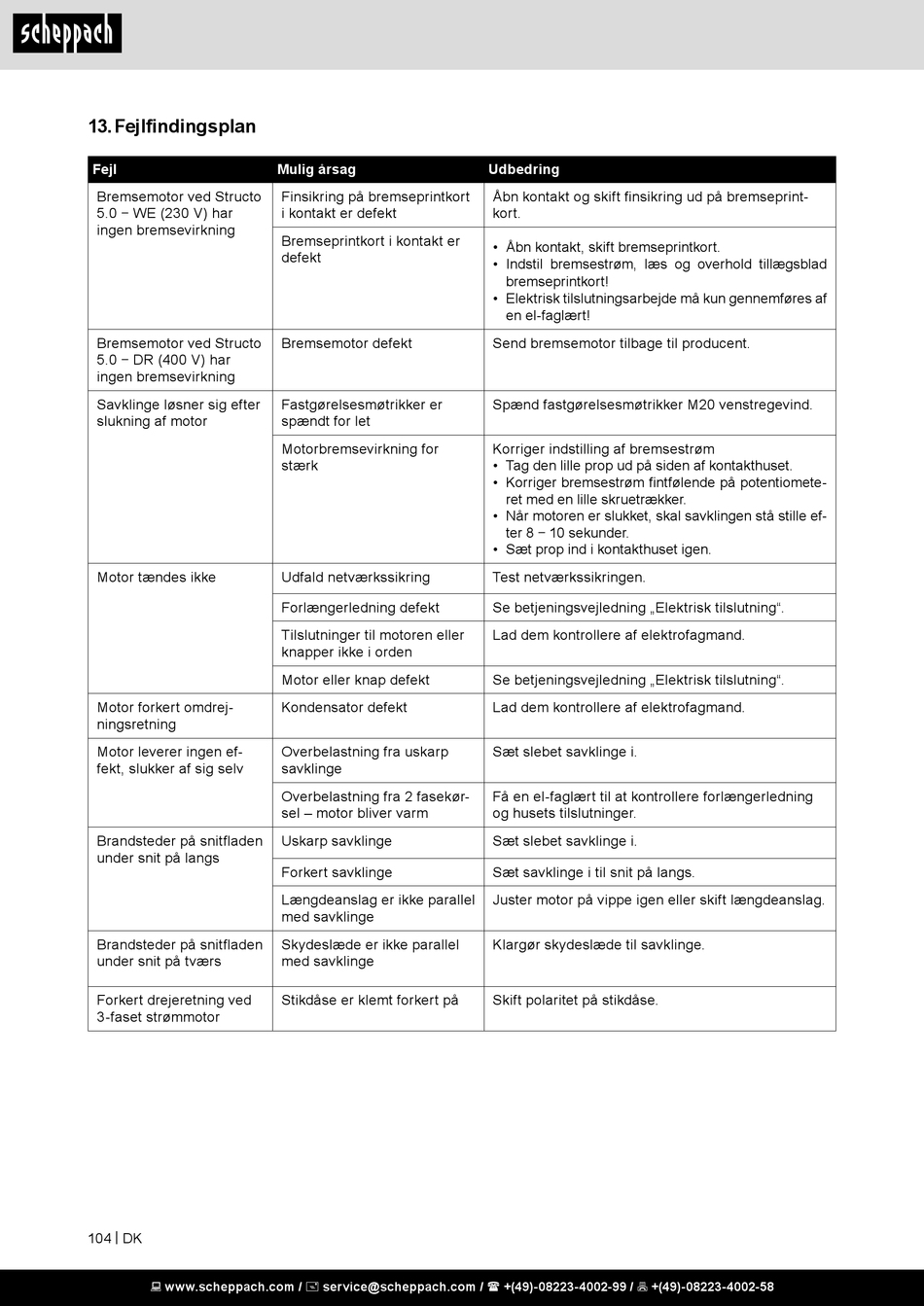

13. Fejlfindingsplan

Fejl
Bremsemotor ved Structo
5.0 − WE (230 V) har
ingen bremsevirkning
Bremsemotor ved Structo
5.0 − DR (400 V) har
ingen bremsevirkning
Savklinge løsner sig efter
slukning af motor
Motor tændes ikke
Motor forkert omdrej-
ningsretning
Motor leverer ingen ef-
fekt, slukker af sig selv
Brandsteder på snitfladen
under snit på langs
Brandsteder på snitfladen
under snit på tværs
Forkert drejeretning ved
3-faset strømmotor
104 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Mulig årsag
Finsikring på bremseprintkort
i kontakt er defekt
Bremseprintkort i kontakt er
defekt
Bremsemotor defekt
Fastgørelsesmøtrikker er
spændt for let
Motorbremsevirkning for
stærk
Udfald netværkssikring
Forlængerledning defekt
Tilslutninger til motoren eller
knapper ikke i orden
Motor eller knap defekt
Kondensator defekt
Overbelastning fra uskarp
savklinge
Overbelastning fra 2 fasekør-
sel – motor bliver varm
Uskarp savklinge
Forkert savklinge
Længdeanslag er ikke parallel
med savklinge
Skydeslæde er ikke parallel
med savklinge
Stikdåse er klemt forkert på
Udbedring
Åbn kontakt og skift finsikring ud på bremseprint-
kort.
• Åbn kontakt, skift bremseprintkort.
• Indstil bremsestrøm, læs og overhold tillægsblad
bremseprintkort!
• Elektrisk tilslutningsarbejde må kun gennemføres af
en el-faglært!
Send bremsemotor tilbage til producent.
Spænd fastgørelsesmøtrikker M20 venstregevind.
Korriger indstilling af bremsestrøm
• Tag den lille prop ud på siden af kontakthuset.
• Korriger bremsestrøm fintfølende på potentiomete-
ret med en lille skruetrækker.
• Når motoren er slukket, skal savklingen stå stille ef-
ter 8 − 10 sekunder.
• Sæt prop ind i kontakthuset igen.
Test netværkssikringen.
Se betjeningsvejledning „Elektrisk tilslutning".
Lad dem kontrollere af elektrofagmand.
Se betjeningsvejledning „Elektrisk tilslutning".
Lad dem kontrollere af elektrofagmand.
Sæt slebet savklinge i.
Få en el-faglært til at kontrollere forlængerledning
og husets tilslutninger.
Sæt slebet savklinge i.
Sæt savklinge i til snit på langs.
Juster motor på vippe igen eller skift længdeanslag.
Klargør skydeslæde til savklinge.
Skift polaritet på stikdåse.
