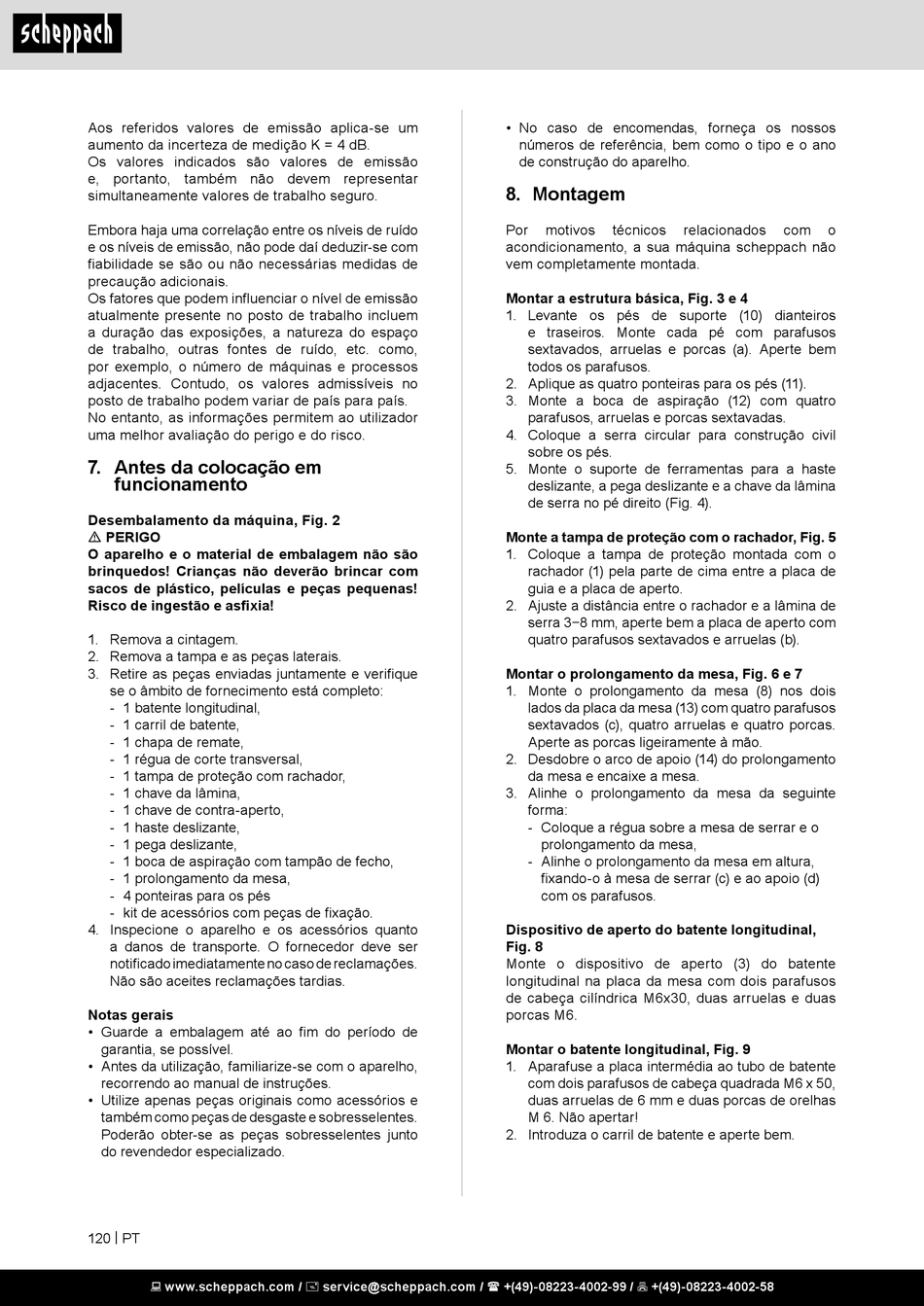

Aos referidos valores de emissão aplica-se um
aumento da incerteza de medição K = 4 dB.
Os valores indicados são valores de emissão
e, portanto, também não devem representar
simultaneamente valores de trabalho seguro.
Embora haja uma correlação entre os níveis de ruído
e os níveis de emissão, não pode daí deduzir-se com
fiabilidade se são ou não necessárias medidas de
precaução adicionais.
Os fatores que podem influenciar o nível de emissão
atualmente presente no posto de trabalho incluem
a duração das exposições, a natureza do espaço
de trabalho, outras fontes de ruído, etc. como,
por exemplo, o número de máquinas e processos
adjacentes. Contudo, os valores admissíveis no
posto de trabalho podem variar de país para país.
No entanto, as informações permitem ao utilizador
uma melhor avaliação do perigo e do risco.
7. Antes da colocação em
funcionamento
Desembalamento da máquina, Fig. 2
m PERIGO
O aparelho e o material de embalagem não são
brinquedos! Crianças não deverão brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
1. Remova a cintagem.
2. Remova a tampa e as peças laterais.
3. Retire as peças enviadas juntamente e verifique
se o âmbito de fornecimento está completo:
- 1 batente longitudinal,
- 1 carril de batente,
- 1 chapa de remate,
- 1 régua de corte transversal,
- 1 tampa de proteção com rachador,
- 1 chave da lâmina,
- 1 chave de contra-aperto,
- 1 haste deslizante,
- 1 pega deslizante,
- 1 boca de aspiração com tampão de fecho,
- 1 prolongamento da mesa,
- 4 ponteiras para os pés
- kit de acessórios com peças de fixação.
4. Inspecione o aparelho e os acessórios quanto
a danos de transporte. O fornecedor deve ser
notificado imediatamente no caso de reclamações.
Não são aceites reclamações tardias.
Notas gerais
• Guarde a embalagem até ao fim do período de
garantia, se possível.
• Antes da utilização, familiarize-se com o aparelho,
recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Poderão obter-se as peças sobresselentes junto
do revendedor especializado.
120 | PT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• No caso de encomendas, forneça os nossos
números de referência, bem como o tipo e o ano
de construção do aparelho.

8. Montagem

Por motivos técnicos
acondicionamento, a sua máquina scheppach não
vem completamente montada.
Montar a estrutura básica, Fig. 3 e 4
1. Levante os pés de suporte (10) dianteiros
e traseiros. Monte cada pé com parafusos
sextavados, arruelas e porcas (a). Aperte bem
todos os parafusos.
2. Aplique as quatro ponteiras para os pés (11).
3. Monte a boca de aspiração (12) com quatro
parafusos, arruelas e porcas sextavadas.
4. Coloque a serra circular para construção civil
sobre os pés.
5. Monte o suporte de ferramentas para a haste
deslizante, a pega deslizante e a chave da lâmina
de serra no pé direito (Fig. 4).
Monte a tampa de proteção com o rachador, Fig. 5
1. Coloque a tampa de proteção montada com o
rachador (1) pela parte de cima entre a placa de
guia e a placa de aperto.
2. Ajuste a distância entre o rachador e a lâmina de
serra 3−8 mm, aperte bem a placa de aperto com
quatro parafusos sextavados e arruelas (b).
Montar o prolongamento da mesa, Fig. 6 e 7
1. Monte o prolongamento da mesa (8) nos dois
lados da placa da mesa (13) com quatro parafusos
sextavados (c), quatro arruelas e quatro porcas.
Aperte as porcas ligeiramente à mão.
2. Desdobre o arco de apoio (14) do prolongamento
da mesa e encaixe a mesa.
3. Alinhe o prolongamento da mesa da seguinte
forma:
- Coloque a régua sobre a mesa de serrar e o
prolongamento da mesa,
- Alinhe o prolongamento da mesa em altura,
fixando-o à mesa de serrar (c) e ao apoio (d)
com os parafusos.
Dispositivo de aperto do batente longitudinal,
Fig. 8
Monte o dispositivo de aperto (3) do batente
longitudinal na placa da mesa com dois parafusos
de cabeça cilíndrica M6x30, duas arruelas e duas
porcas M6.
Montar o batente longitudinal, Fig. 9
1. Aparafuse a placa intermédia ao tubo de batente
com dois parafusos de cabeça quadrada M6 x 50,
duas arruelas de 6 mm e duas porcas de orelhas
M 6. Não apertar!
2. Introduza o carril de batente e aperte bem.
relacionados com o
