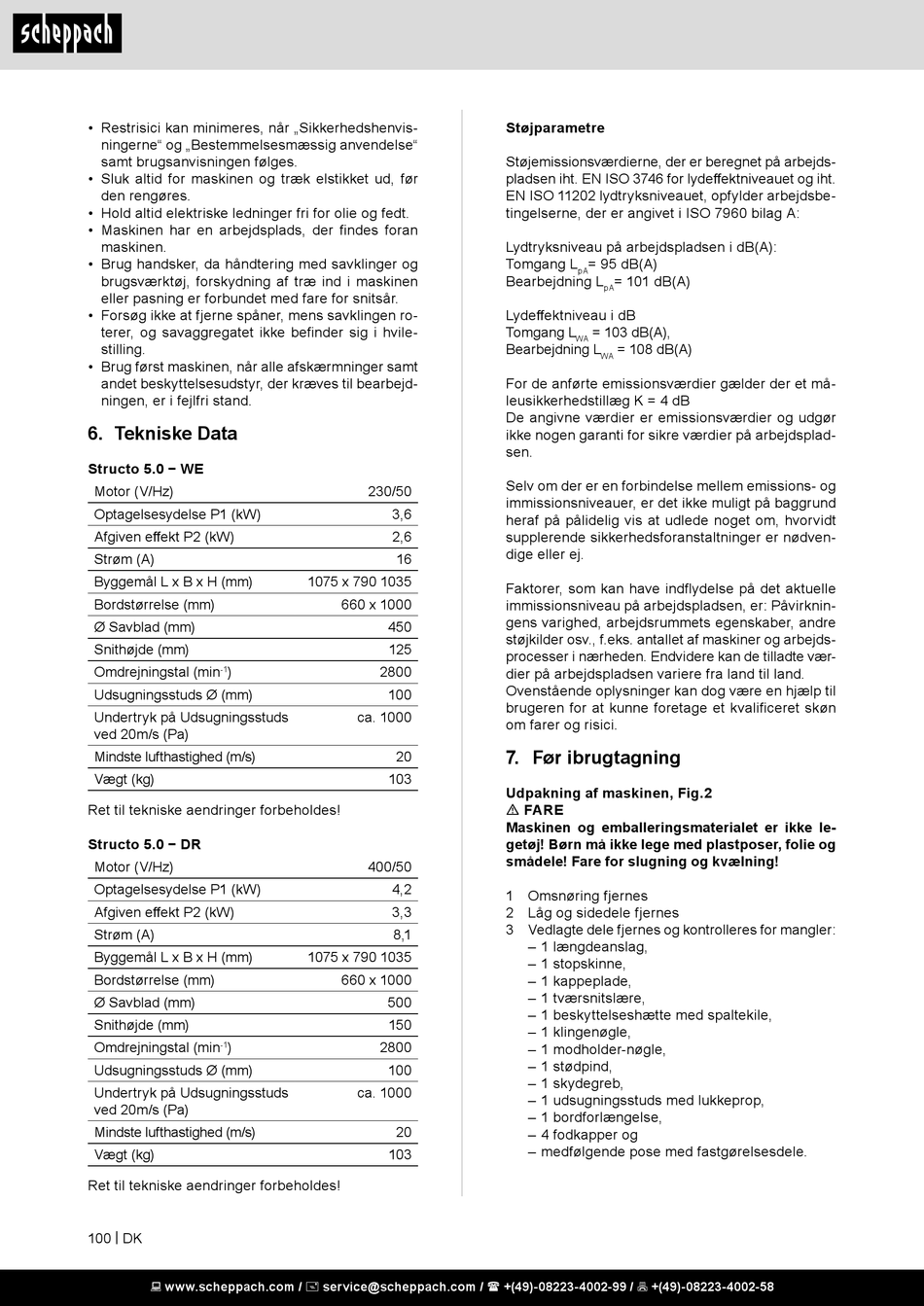

• Restrisici kan minimeres, når „Sikkerhedshenvis-
ningerne" og „Bestemmelsesmæssig anvendelse"
samt brugsanvisningen følges.
• Sluk altid for maskinen og træk elstikket ud, før
den rengøres.
• Hold altid elektriske ledninger fri for olie og fedt.
• Maskinen har en arbejdsplads, der findes foran
maskinen.
• Brug handsker, da håndtering med savklinger og
brugsværktøj, forskydning af træ ind i maskinen
eller pasning er forbundet med fare for snitsår.
• Forsøg ikke at fjerne spåner, mens savklingen ro-
terer, og savaggregatet ikke befinder sig i hvile-
stilling.
• Brug først maskinen, når alle afskærmninger samt
andet beskyttelsesudstyr, der kræves til bearbejd-
ningen, er i fejlfri stand.

6. Tekniske Data

Structo 5.0 − WE
Motor (V/Hz)
Optagelsesydelse P1 (kW)
Afgiven effekt P2 (kW)
Strøm (A)
Byggemål L x B x H (mm)
Bordstørrelse (mm)
Ø Savblad (mm)
Snithøjde (mm)
Omdrejningstal (min )
-1
Udsugningsstuds Ø (mm)
Undertryk på Udsugningsstuds
ved 20m/s (Pa)
Mindste lufthastighed (m/s)
Vægt (kg)
Ret til tekniske aendringer forbeholdes!
Structo 5.0 − DR
Motor (V/Hz)
Optagelsesydelse P1 (kW)
Afgiven effekt P2 (kW)
Strøm (A)
Byggemål L x B x H (mm)
Bordstørrelse (mm)
Ø Savblad (mm)
Snithøjde (mm)
Omdrejningstal (min )
-1
Udsugningsstuds Ø (mm)
Undertryk på Udsugningsstuds
ved 20m/s (Pa)
Mindste lufthastighed (m/s)
Vægt (kg)
Ret til tekniske aendringer forbeholdes!
100 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230/50
3,6
2,6
16
1075 x 790 1035
660 x 1000
450
125
2800
100
ca. 1000
20
103
400/50
4,2
3,3
8,1
1075 x 790 1035
660 x 1000
500
150
2800
100
ca. 1000
20
103
Støjparametre
Støjemissionsværdierne, der er beregnet på arbejds-
pladsen iht. EN ISO 3746 for lydeffektniveauet og iht.
EN ISO 11202 lydtryksniveauet, opfylder arbejdsbe-
tingelserne, der er angivet i ISO 7960 bilag A:
Lydtryksniveau på arbejdspladsen i dB(A):
Tomgang L = 95 dB(A)
pA
Bearbejdning L = 101 dB(A)
pA
Lydeffektniveau i dB
Tomgang L = 103 dB(A),
WA
Bearbejdning L = 108 dB(A)
WA
For de anførte emissionsværdier gælder der et må-
leusikkerhedstillæg K = 4 dB
De angivne værdier er emissionsværdier og udgør
ikke nogen garanti for sikre værdier på arbejdsplad-
sen.
Selv om der er en forbindelse mellem emissions- og
immissionsniveauer, er det ikke muligt på baggrund
heraf på pålidelig vis at udlede noget om, hvorvidt
supplerende sikkerhedsforanstaltninger er nødven-
dige eller ej.
Faktorer, som kan have indflydelse på det aktuelle
immissionsniveau på arbejdspladsen, er: Påvirknin-
gens varighed, arbejdsrummets egenskaber, andre
støjkilder osv., f.eks. antallet af maskiner og arbejds-
processer i nærheden. Endvidere kan de tilladte vær-
dier på arbejdspladsen variere fra land til land.
Ovenstående oplysninger kan dog være en hjælp til
brugeren for at kunne foretage et kvalificeret skøn
om farer og risici.
7. Før ibrugtagning
Udpakning af maskinen, Fig.2
m FARE
Maskinen og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
1 Omsnøring fjernes
2 Låg og sidedele fjernes
3 Vedlagte dele fjernes og kontrolleres for mangler:
– 1 længdeanslag,
– 1 stopskinne,
– 1 kappeplade,
– 1 tværsnitslære,
– 1 beskyttelseshætte med spaltekile,
– 1 klingenøgle,
– 1 modholder-nøgle,
– 1 stødpind,
– 1 skydegreb,
– 1 udsugningsstuds med lukkeprop,
– 1 bordforlængelse,
– 4 fodkapper og
– medfølgende pose med fastgørelsesdele.
