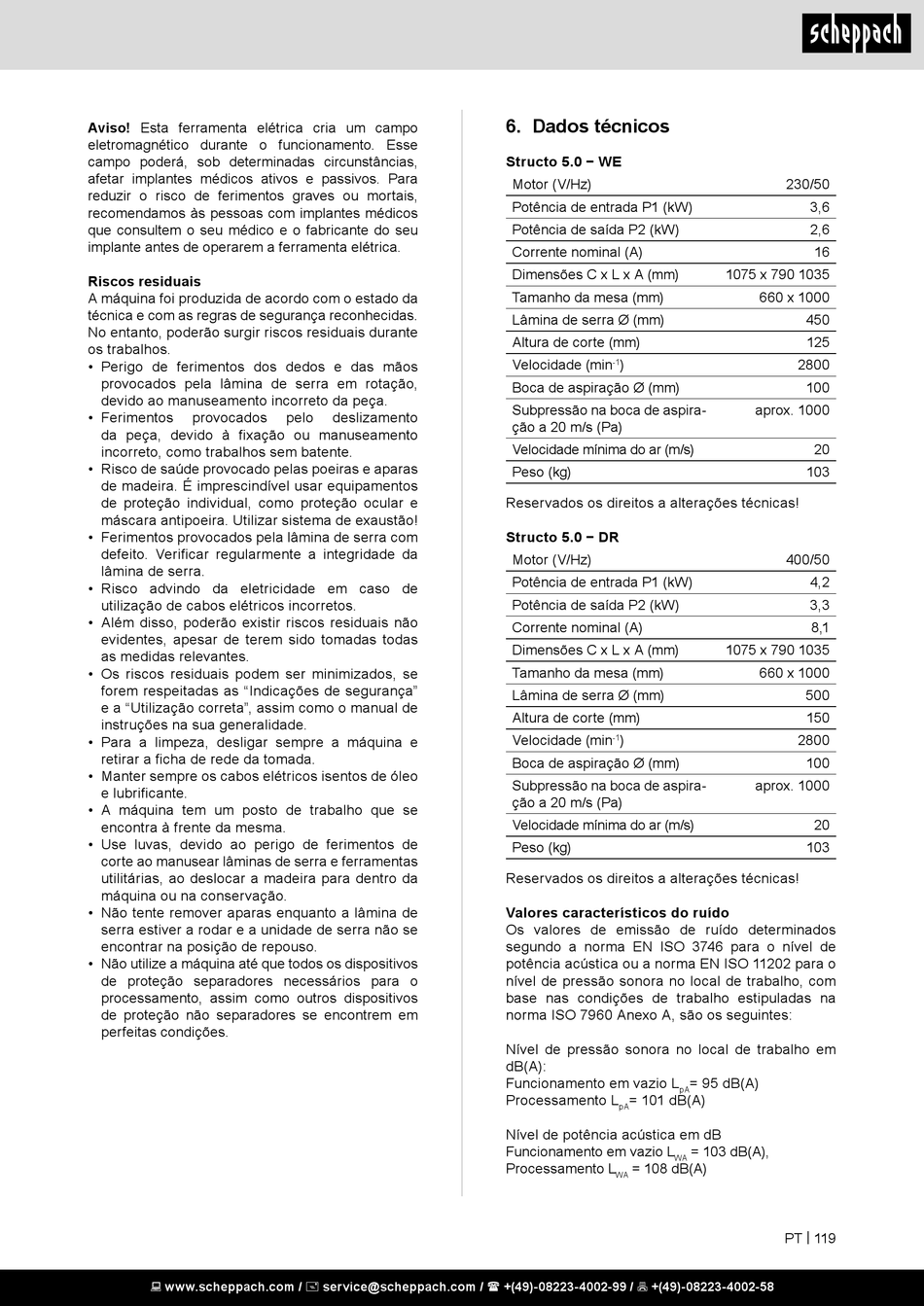

Aviso! Esta ferramenta elétrica cria um campo
eletromagnético durante o funcionamento. Esse
campo poderá, sob determinadas circunstâncias,
afetar implantes médicos ativos e passivos. Para
reduzir o risco de ferimentos graves ou mortais,
recomendamos às pessoas com implantes médicos
que consultem o seu médico e o fabricante do seu
implante antes de operarem a ferramenta elétrica.
Riscos residuais
A máquina foi produzida de acordo com o estado da
técnica e com as regras de segurança reconhecidas.
No entanto, poderão surgir riscos residuais durante
os trabalhos.
• Perigo de ferimentos dos dedos e das mãos
provocados pela lâmina de serra em rotação,
devido ao manuseamento incorreto da peça.
• Ferimentos provocados
da peça, devido à fixação ou manuseamento
incorreto, como trabalhos sem batente.
• Risco de saúde provocado pelas poeiras e aparas
de madeira. É imprescindível usar equipamentos
de proteção individual, como proteção ocular e
máscara antipoeira. Utilizar sistema de exaustão!
• Ferimentos provocados pela lâmina de serra com
defeito. Verificar regularmente a integridade da
lâmina de serra.
• Risco advindo da eletricidade em caso de
utilização de cabos elétricos incorretos.
• Além disso, poderão existir riscos residuais não
evidentes, apesar de terem sido tomadas todas
as medidas relevantes.
• Os riscos residuais podem ser minimizados, se
forem respeitadas as "Indicações de segurança"
e a "Utilização correta", assim como o manual de
instruções na sua generalidade.
• Para a limpeza, desligar sempre a máquina e
retirar a ficha de rede da tomada.
• Manter sempre os cabos elétricos isentos de óleo
e lubrificante.
• A máquina tem um posto de trabalho que se
encontra à frente da mesma.
• Use luvas, devido ao perigo de ferimentos de
corte ao manusear lâminas de serra e ferramentas
utilitárias, ao deslocar a madeira para dentro da
máquina ou na conservação.
• Não tente remover aparas enquanto a lâmina de
serra estiver a rodar e a unidade de serra não se
encontrar na posição de repouso.
• Não utilize a máquina até que todos os dispositivos
de proteção separadores necessários para o
processamento, assim como outros dispositivos
de proteção não separadores se encontrem em
perfeitas condições.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
pelo deslizamento
6. Dados técnicos
Structo 5.0 − WE
Motor (V/Hz)
Potência de entrada P1 (kW)
Potência de saída P2 (kW)
Corrente nominal (A)
Dimensões C x L x A (mm)
Tamanho da mesa (mm)
Lâmina de serra Ø (mm)
Altura de corte (mm)
Velocidade (min )
-1
Boca de aspiração Ø (mm)
Subpressão na boca de aspira-
ção a 20 m/s (Pa)
Velocidade mínima do ar (m/s)
Peso (kg)
Reservados os direitos a alterações técnicas!
Structo 5.0 − DR
Motor (V/Hz)
Potência de entrada P1 (kW)
Potência de saída P2 (kW)
Corrente nominal (A)
Dimensões C x L x A (mm)
Tamanho da mesa (mm)
Lâmina de serra Ø (mm)
Altura de corte (mm)
Velocidade (min )
-1
Boca de aspiração Ø (mm)
Subpressão na boca de aspira-
ção a 20 m/s (Pa)
Velocidade mínima do ar (m/s)
Peso (kg)
Reservados os direitos a alterações técnicas!
Valores característicos do ruído
Os valores de emissão de ruído determinados
segundo a norma EN ISO 3746 para o nível de
potência acústica ou a norma EN ISO 11202 para o
nível de pressão sonora no local de trabalho, com
base nas condições de trabalho estipuladas na
norma ISO 7960 Anexo A, são os seguintes:
Nível de pressão sonora no local de trabalho em
dB(A):
Funcionamento em vazio L
pA
Processamento L = 101 dB(A)
pA
Nível de potência acústica em dB
Funcionamento em vazio L
WA
Processamento L = 108 dB(A)
WA
230/50
3,6
2,6
16
1075 x 790 1035
660 x 1000
450
125
2800
100
aprox. 1000
20
103
400/50
4,2
3,3
8,1
1075 x 790 1035
660 x 1000
500
150
2800
100
aprox. 1000
20
103
= 95 dB(A)
= 103 dB(A),
