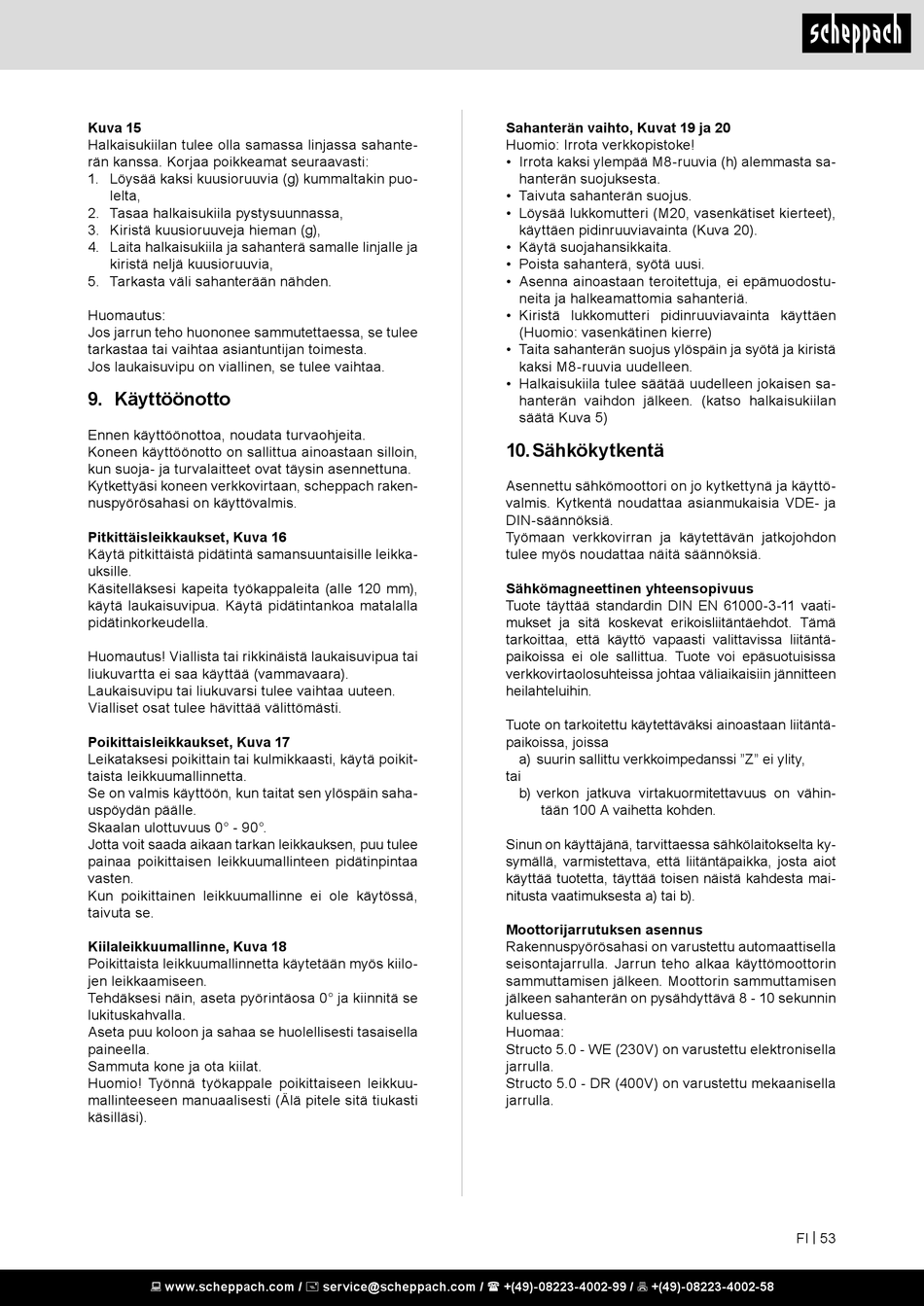

Kuva 15
Halkaisukiilan tulee olla samassa linjassa sahante-
rän kanssa. Korjaa poikkeamat seuraavasti:
1. Löysää kaksi kuusioruuvia (g) kummaltakin puo-
lelta,
2. Tasaa halkaisukiila pystysuunnassa,
3. Kiristä kuusioruuveja hieman (g),
4. Laita halkaisukiila ja sahanterä samalle linjalle ja
kiristä neljä kuusioruuvia,
5. Tarkasta väli sahanterään nähden.
Huomautus:
Jos jarrun teho huononee sammutettaessa, se tulee
tarkastaa tai vaihtaa asiantuntijan toimesta.
Jos laukaisuvipu on viallinen, se tulee vaihtaa.
9. Käyttöönotto
Ennen käyttöönottoa, noudata turvaohjeita.
Koneen käyttöönotto on sallittua ainoastaan silloin,
kun suoja- ja turvalaitteet ovat täysin asennettuna.
Kytkettyäsi koneen verkkovirtaan, scheppach raken-
nuspyörösahasi on käyttövalmis.
Pitkittäisleikkaukset, Kuva 16
Käytä pitkittäistä pidätintä samansuuntaisille leikka-
uksille.
Käsitelläksesi kapeita työkappaleita (alle 120 mm),
käytä laukaisuvipua. Käytä pidätintankoa matalalla
pidätinkorkeudella.
Huomautus! Viallista tai rikkinäistä laukaisuvipua tai
liukuvartta ei saa käyttää (vammavaara).
Laukaisuvipu tai liukuvarsi tulee vaihtaa uuteen.
Vialliset osat tulee hävittää välittömästi.
Poikittaisleikkaukset, Kuva 17
Leikataksesi poikittain tai kulmikkaasti, käytä poikit-
taista leikkuumallinnetta.
Se on valmis käyttöön, kun taitat sen ylöspäin saha-
uspöydän päälle.
Skaalan ulottuvuus 0° - 90°.
Jotta voit saada aikaan tarkan leikkauksen, puu tulee
painaa poikittaisen leikkuumallinteen pidätinpintaa
vasten.
Kun poikittainen leikkuumallinne ei ole käytössä,
taivuta se.
Kiilaleikkuumallinne, Kuva 18
Poikittaista leikkuumallinnetta käytetään myös kiilo-
jen leikkaamiseen.
Tehdäksesi näin, aseta pyörintäosa 0° ja kiinnitä se
lukituskahvalla.
Aseta puu koloon ja sahaa se huolellisesti tasaisella
paineella.
Sammuta kone ja ota kiilat.
Huomio! Työnnä työkappale poikittaiseen leikkuu-
mallinteeseen manuaalisesti (Älä pitele sitä tiukasti
käsilläsi).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Sahanterän vaihto, Kuvat 19 ja 20
Huomio: Irrota verkkopistoke!
• Irrota kaksi ylempää M8-ruuvia (h) alemmasta sa-
hanterän suojuksesta.
• Taivuta sahanterän suojus.
• Löysää lukkomutteri (M20, vasenkätiset kierteet),
käyttäen pidinruuviavainta (Kuva 20).
• Käytä suojahansikkaita.
• Poista sahanterä, syötä uusi.
• Asenna ainoastaan teroitettuja, ei epämuodostu-
neita ja halkeamattomia sahanteriä.
• Kiristä lukkomutteri pidinruuviavainta käyttäen
(Huomio: vasenkätinen kierre)
• Taita sahanterän suojus ylöspäin ja syötä ja kiristä
kaksi M8-ruuvia uudelleen.
• Halkaisukiila tulee säätää uudelleen jokaisen sa-
hanterän vaihdon jälkeen. (katso halkaisukiilan
säätä Kuva 5)
10. Sähkökytkentä
Asennettu sähkömoottori on jo kytkettynä ja käyttö-
valmis. Kytkentä noudattaa asianmukaisia VDE- ja
DIN-säännöksiä.
Työmaan verkkovirran ja käytettävän jatkojohdon
tulee myös noudattaa näitä säännöksiä.
Sähkömagneettinen yhteensopivuus
Tuote täyttää standardin DIN EN 61000-3-11 vaati-
mukset ja sitä koskevat erikoisliitäntäehdot. Tämä
tarkoittaa, että käyttö vapaasti valittavissa liitäntä-
paikoissa ei ole sallittua. Tuote voi epäsuotuisissa
verkkovirtaolosuhteissa johtaa väliaikaisiin jännitteen
heilahteluihin.
Tuote on tarkoitettu käytettäväksi ainoastaan liitäntä-
paikoissa, joissa
a) suurin sallittu verkkoimpedanssi "Z" ei ylity,
tai
b) verkon jatkuva virtakuormitettavuus on vähin-
tään 100 A vaihetta kohden.
Sinun on käyttäjänä, tarvittaessa sähkölaitokselta ky-
symällä, varmistettava, että liitäntäpaikka, josta aiot
käyttää tuotetta, täyttää toisen näistä kahdesta mai-
nitusta vaatimuksesta a) tai b).
Moottorijarrutuksen asennus
Rakennuspyörösahasi on varustettu automaattisella
seisontajarrulla. Jarrun teho alkaa käyttömoottorin
sammuttamisen jälkeen. Moottorin sammuttamisen
jälkeen sahanterän on pysähdyttävä 8 - 10 sekunnin
kuluessa.
Huomaa:
Structo 5.0 - WE (230V) on varustettu elektronisella
jarrulla.
Structo 5.0 - DR (400V) on varustettu mekaanisella
jarrulla.
FI | 53
