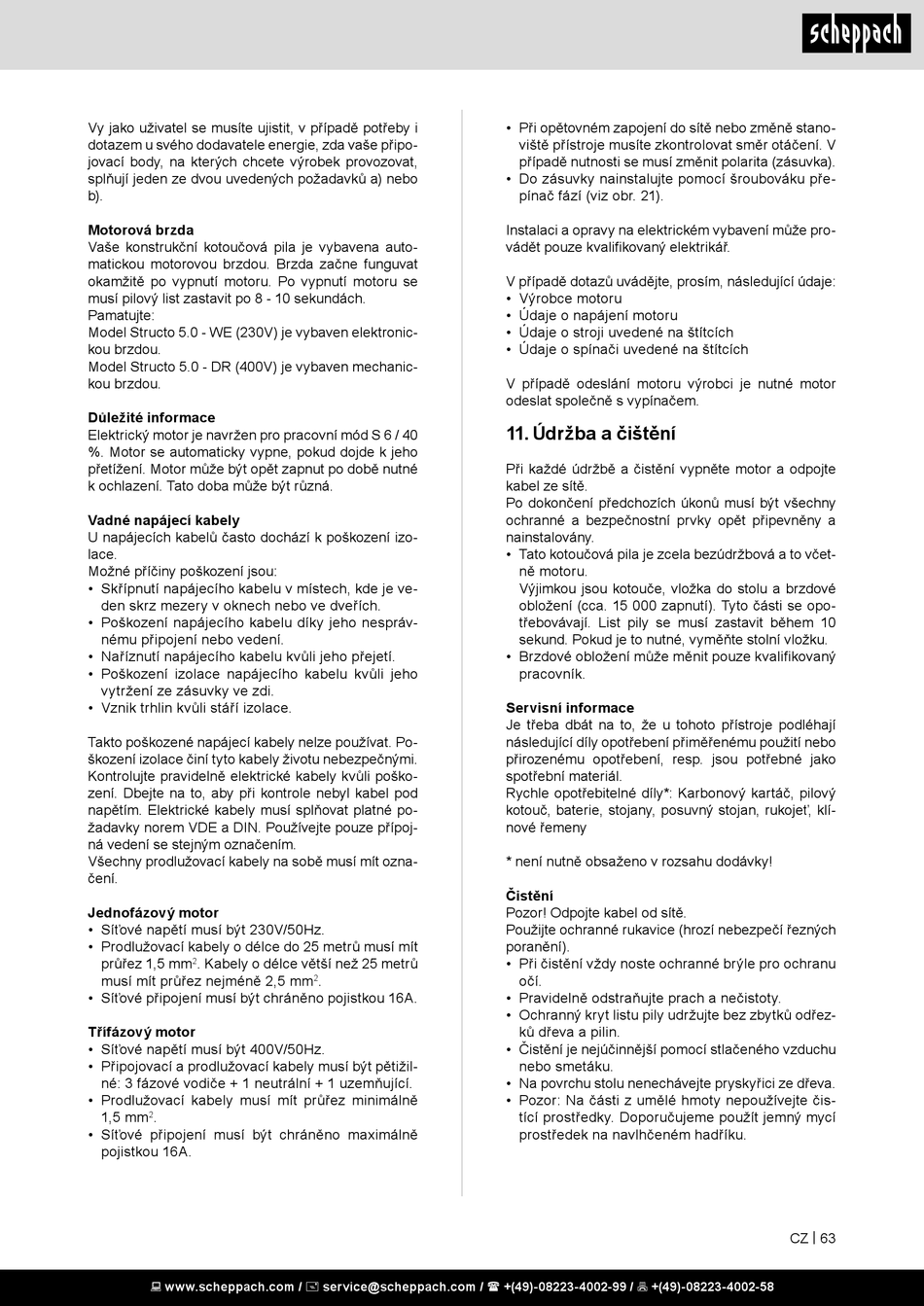

Vy jako uživatel se musíte ujistit, v případě potřeby i
dotazem u svého dodavatele energie, zda vaše připo-
jovací body, na kterých chcete výrobek provozovat,
splňují jeden ze dvou uvedených požadavků a) nebo
b).
Motorová brzda
Vaše konstrukční kotoučová pila je vybavena auto-
matickou motorovou brzdou. Brzda začne funguvat
okamžitě po vypnutí motoru. Po vypnutí motoru se
musí pilový list zastavit po 8 - 10 sekundách.
Pamatujte:
Model Structo 5.0 - WE (230V) je vybaven elektronic-
kou brzdou.
Model Structo 5.0 - DR (400V) je vybaven mechanic-
kou brzdou.
Důležité informace
Elektrický motor je navržen pro pracovní mód S 6 / 40
%. Motor se automaticky vypne, pokud dojde k jeho
přetížení. Motor může být opět zapnut po době nutné
k ochlazení. Tato doba může být různá.
Vadné napájecí kabely
U napájecích kabelů často dochází k poškození izo-
lace.
Možné příčiny poškození jsou:
• Skřípnutí napájecího kabelu v místech, kde je ve-
den skrz mezery v oknech nebo ve dveřích.
• Poškození napájecího kabelu díky jeho nespráv-
nému připojení nebo vedení.
• Naříznutí napájecího kabelu kvůli jeho přejetí.
• Poškození izolace napájecího kabelu kvůli jeho
vytržení ze zásuvky ve zdi.
• Vznik trhlin kvůli stáří izolace.
Takto poškozené napájecí kabely nelze používat. Po-
škození izolace činí tyto kabely životu nebezpečnými.
Kontrolujte pravidelně elektrické kabely kvůli poško-
zení. Dbejte na to, aby při kontrole nebyl kabel pod
napětím. Elektrické kabely musí splňovat platné po-
žadavky norem VDE a DIN. Používejte pouze přípoj-
ná vedení se stejným označením.
Všechny prodlužovací kabely na sobě musí mít ozna-
čení.
Jednofázový motor
• Síťové napětí musí být 230V/50Hz.
• Prodlužovací kabely o délce do 25 metrů musí mít
průřez 1,5 mm . Kabely o délce větší než 25 metrů
2
musí mít průřez nejméně 2,5 mm
• Síťové připojení musí být chráněno pojistkou 16A.
Třífázový motor
• Síťové napětí musí být 400V/50Hz.
• Připojovací a prodlužovací kabely musí být pětižil-
né: 3 fázové vodiče + 1 neutrální + 1 uzemňující.
• Prodlužovací kabely musí mít průřez minimálně
1,5 mm .
2
• Síťové připojení musí být chráněno maximálně
pojistkou 16A.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
.
2
• Při opětovném zapojení do sítě nebo změně stano-
viště přístroje musíte zkontrolovat směr otáčení. V
případě nutnosti se musí změnit polarita (zásuvka).
• Do zásuvky nainstalujte pomocí šroubováku pře-
pínač fází (viz obr. 21).
Instalaci a opravy na elektrickém vybavení může pro-
vádět pouze kvalifikovaný elektrikář.
V případě dotazů uvádějte, prosím, následující údaje:
• Výrobce motoru
• Údaje o napájení motoru
• Údaje o stroji uvedené na štítcích
• Údaje o spínači uvedené na štítcích
V případě odeslání motoru výrobci je nutné motor
odeslat společně s vypínačem.
11. Údržba a čištění
Při každé údržbě a čistění vypněte motor a odpojte
kabel ze sítě.
Po dokončení předchozích úkonů musí být všechny
ochranné a bezpečnostní prvky opět připevněny a
nainstalovány.
• Tato kotoučová pila je zcela bezúdržbová a to včet-
ně motoru.
Výjimkou jsou kotouče, vložka do stolu a brzdové
obložení (cca. 15 000 zapnutí). Tyto části se opo-
třebovávají. List pily se musí zastavit během 10
sekund. Pokud je to nutné, vyměňte stolní vložku.
• Brzdové obložení může měnit pouze kvalifikovaný
pracovník.
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají
následující díly opotřebení přiměřenému použití nebo
přirozenému opotřebení, resp. jsou potřebné jako
spotřební materiál.
Rychle opotřebitelné díly*: Karbonový kartáč, pilový
kotouč, baterie, stojany, posuvný stojan, rukojeť, klí-
nové řemeny
* není nutně obsaženo v rozsahu dodávky!
Čistění
Pozor! Odpojte kabel od sítě.
Použijte ochranné rukavice (hrozí nebezpečí řezných
poranění).
• Při čistění vždy noste ochranné brýle pro ochranu
očí.
• Pravidelně odstraňujte prach a nečistoty.
• Ochranný kryt listu pily udržujte bez zbytků odřez-
ků dřeva a pilin.
• Čistění je nejúčinnější pomocí stlačeného vzduchu
nebo smetáku.
• Na povrchu stolu nenechávejte pryskyřici ze dřeva.
• Pozor: Na části z umělé hmoty nepoužívejte čis-
tící prostředky. Doporučujeme použít jemný mycí
prostředek na navlhčeném hadříku.
CZ | 63
