Einbau
Schneckenförderer-Montage
2.5
Der Sensor muss entweder auf der Fördererseite ohne Schnecke montiert oder – falls dies
nicht möglich ist – der letzte Abschnitt der Schnecke ausgebaut werden. Der Sensor ist unter
Verwendung einer Standardbefestigungshülse an der Seitenwand des Förderers zu
befestigen. Der Körper des Sensors ist in einem Winkel von 60° zum Materialfluss zu
montieren.
•
Die Sonde sollte nahe dem Boden des Förderers positioniert werden, damit möglichst
viel Material über die Keramikplatte transportiert wird.
•
Die Sonde ist so zu platzieren, dass sich das Zentrum der Keramikplatte im Zentrum
des Materialflusses befindet.
Die Keramikstirnplatte sollte sich bei Messungen mindestens 100 mm tief im Material
•
befinden.
Ca. 150 mm flussabwärts vom Sensor sollte ein zugänglicher Probennahmepunkt
•
eingebaut werden.
•
Zur Erleichterung der Kalibrierung sollte ein manueller Schalter nahe dem
Probennahmepunkt montiert werden, um den Mittelwert/Halten-Eingang schalten zu
können. Auf diese Weise können die Messwerte während der Probennahme über
einen bestimmten Zeitraum gemittelt werden, um repräsentative unskalierte
Messwerte für die Proben zu erhalten, die für die Kalibrierung genommen wurden
(siehe Kapitel 3 für Anschlussinformationen).
Eingang

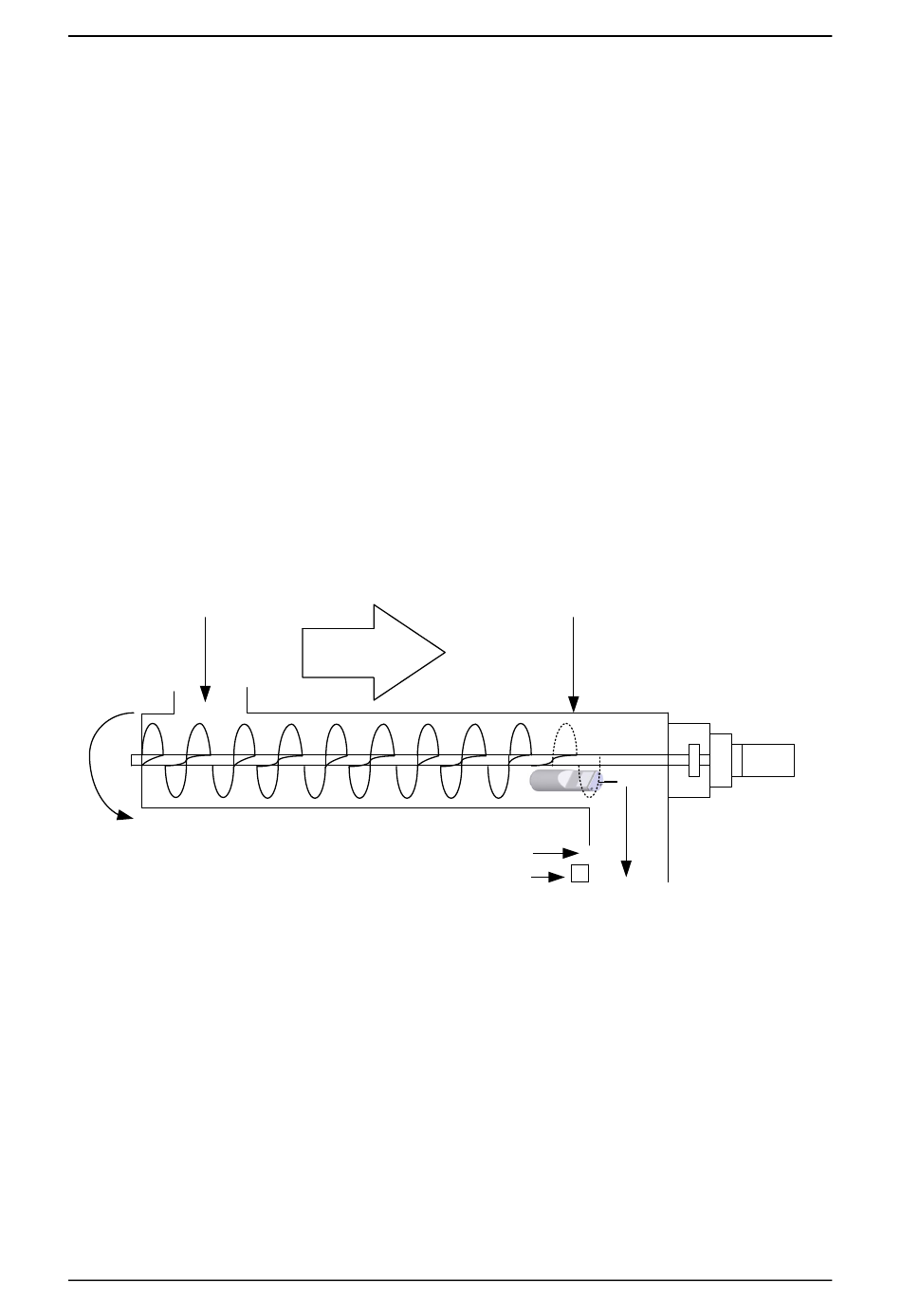

Abbildung 12: Montage des Hydro-Probe XT in einem Schneckenförderer
Fluss-
richtung
Probennahmepunkt
Mittelwertbildungsschalter
Hydro-Probe XT-Bedienungsanleitung HD0538de Version: 1.6.0
Schnecke entfernt
Auslass
Kapitel 2
21
