Einführung

2 Messverfahren

Der Hydro-Probe XT verwendet die einzigartige digitale Mikrowellentechnik von Hydronix, die im
Vergleich zu Analogverfahren präziser arbeitet. Diese Technik erlaubt die Verwendung
unterschiedlicher Messmodi. Der Standardmodus ist Modus V, der für die meisten
landwirtschaftlichen Materialien und Biomassen geeignet ist.

3 Sensoranschluss und -konfiguration

Wie die anderen digitalen Mikrowellensensoren von Hydronix kann auch der Hydro-Probe XT
über eine serielle Digitalverbindung mit einem PC, auf dem die Software Hydro-Com für
Sensorkonfiguration
Kommunikation
Schnittstellenmodul bereit (siehe Seite 31).
Es gibt zwei Grundkonfigurationen für den Anschluss des Hydro-Probe XT an eine
Chargensteuerung:
Analogausgang – ein DC-Ausgang, der wie folgt konfiguriert werden kann:
4–20 mA
0–20 mA
Ausgangssignal mit 0–10 V kann über den 500-Ohm-Widerstand erreicht werden, der
mit dem Sensorkabel geliefert wird.
Digitalsteuerung: Eine serielle RS485-Schnittstelle ermöglicht den direkten Austausch
von Daten und Steuerinformationen zwischen Sensor und Anlagensteuerung. USB- und
Ethernet-Adapter sind optional erhältlich.
Der Sensor kann so konfiguriert werden, dass ein lineares Ausgangssignal (0–100 unskaliert) zur
Verfügung steht, wobei die Materialkalibrierung im Steuersystem erfolgt. Andererseits ist es auch
möglich, den Sensor intern so zu kalibrieren, dass ein "echter" Feuchtewert angezeigt wird.
(Zeichnung nicht maßstabsgerecht)
und
-kalibrierung
mit
einem
PC
stellt

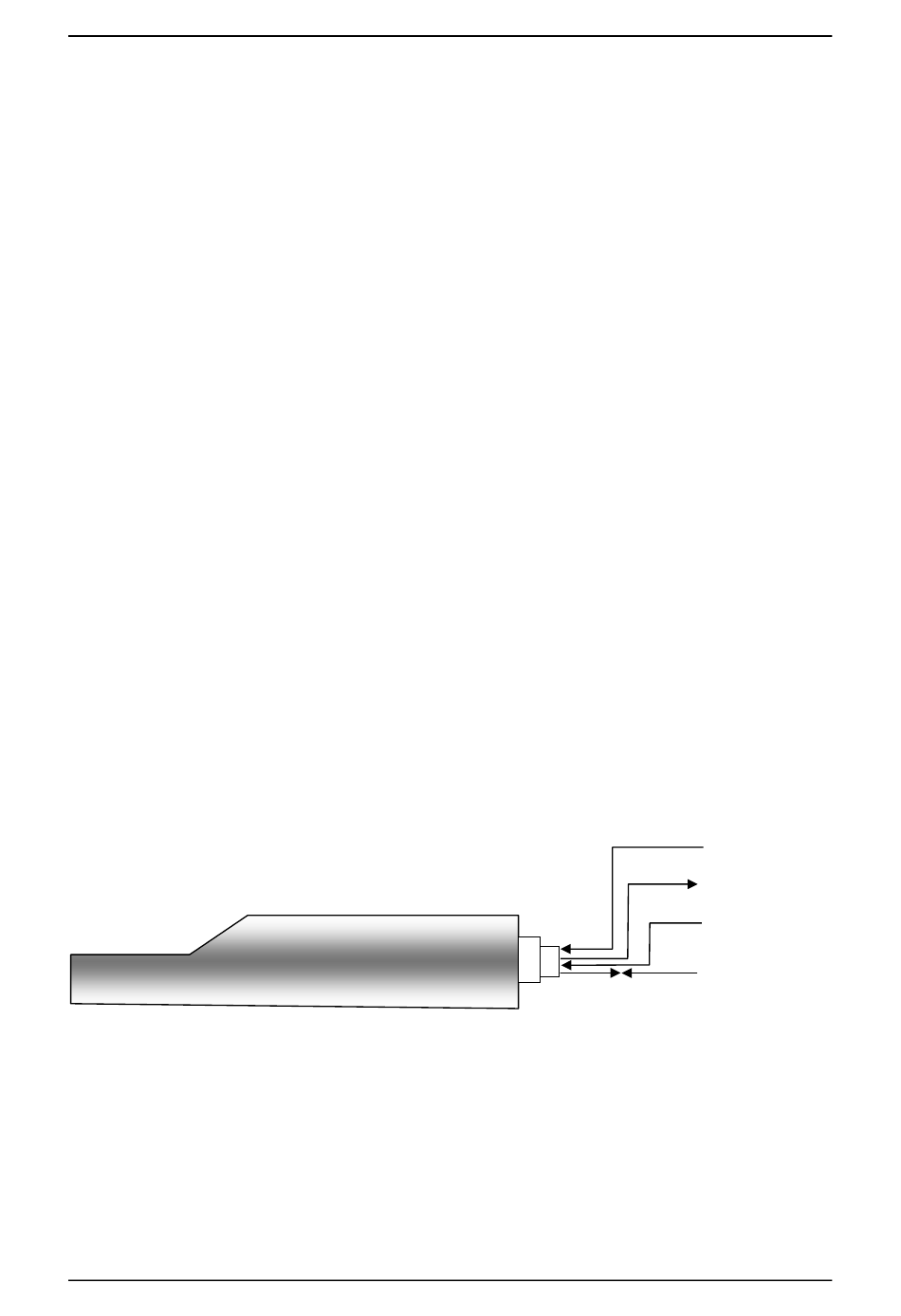

Abbildung 2: Sensor anschließen (Schema)
ausgeführt
wird,
konfiguriert
Hydronix
RS232-485-Wandler
Hydro-Probe XT-Bedienungsanleitung HD0538de Version: 1.6.0
Kapitel 1
werden.
Für
die
und
ein
USB-
Stromversorgung
15–30 V DC, 1 A min.
2 Analogausgänge
0–20 mA, 4–20 mA,
0–10 V
Digitaleingänge
RS485 – Serielle
Kommunikation
13
