Kapitel 2

3 Sensoreinbau

Hydronix bietet drei Montagehilfen an.

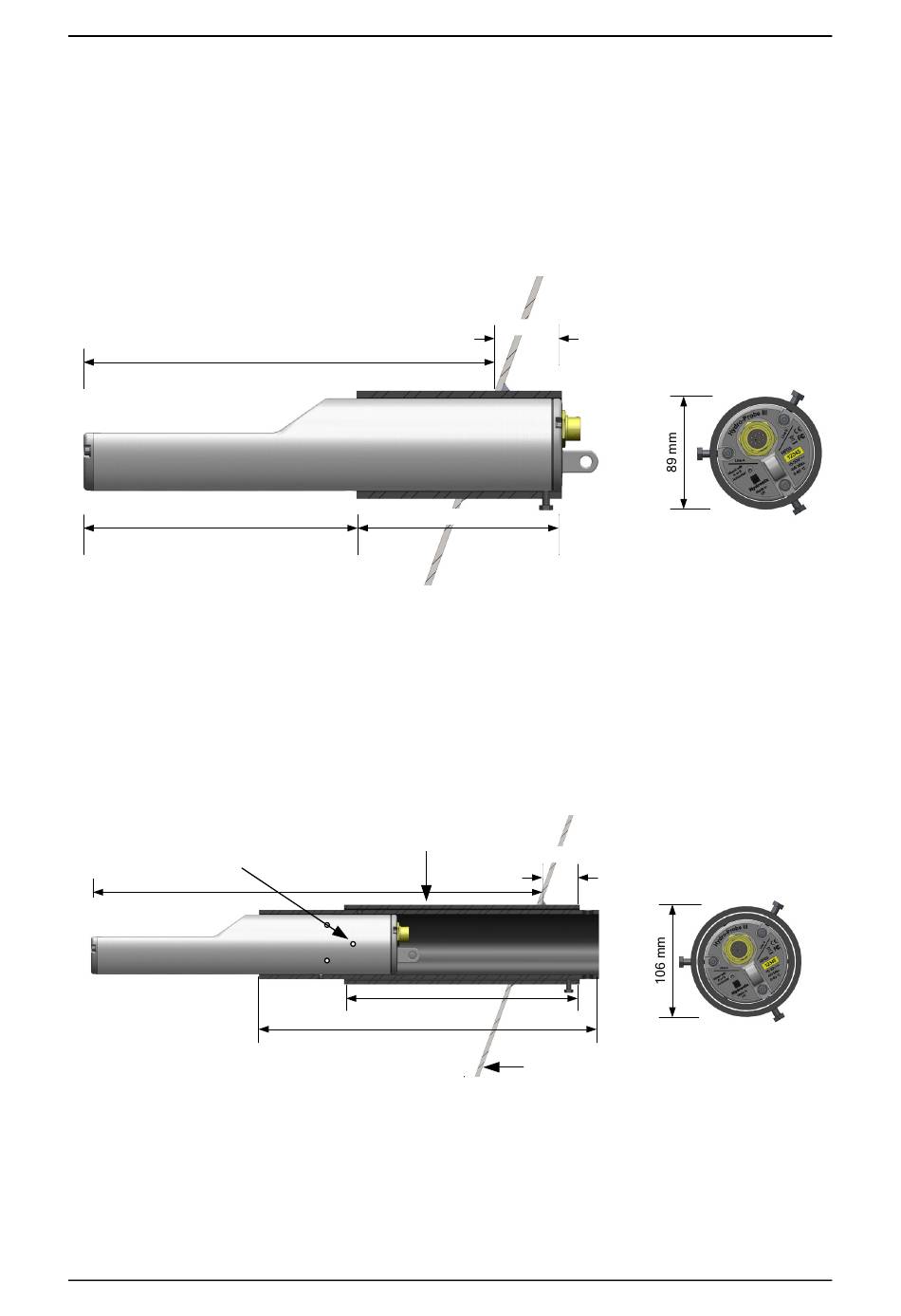

Standardbefestigungshülse (Artikelnr. 0025)
3.1
Der Hydro-Probe XT kann auch vertikal mit der Standardbefestigungshülse eingebaut
werden, Hydronix empfiehlt jedoch die Verwendung der Befestigungshülse mit Flansch, siehe
Abbildung 15.
218 mm
Abbildung 13: Standardbefestigungshülse (Artikelnr. 0025)
Verlängerungshülse (Artikelnr. 0026)
3.2
Für den Einbau in größere Silos.
A
A: Sensor ist mit sechs Sechskantschrauben an der inneren Hülse (Locktite oder ähnliches Mittel
auf den Gewinden der Schrauben verwenden)
B: Äußere Hülse, an Behälter geschweißt
22 Hydro-Probe XT-Bedienungsanleitung HD0538de Version:1.6.0
<338 mm
B
<
440 mm
Abbildung 14: Verlängerungshülse (Artikelnr. 0026)
50 mm
170 mm
50 mm
305 mm
Silowand
Einbau
