Hydro-Mix-Einbau
Betrieb muss der Hydro-Skid parallel zum Förderband montiert werden. Die Hydro-Skid-
Bedienungsanleitung (HD0551) enthält Informationen zur Montage.
>50 mm

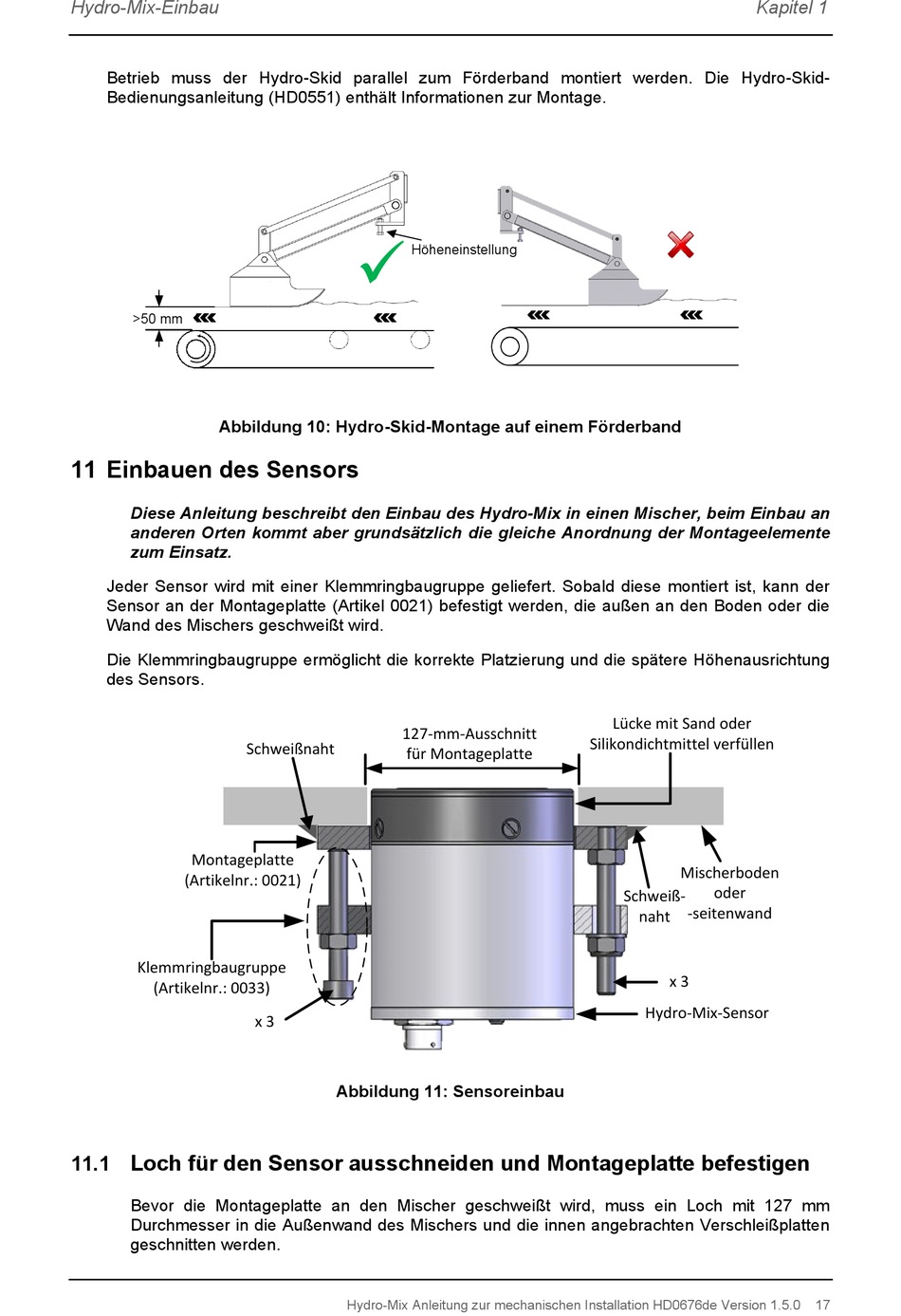

Abbildung 10: Hydro-Skid-Montage auf einem Förderband
11 Einbauen des Sensors
Diese Anleitung beschreibt den Einbau des Hydro-Mix in einen Mischer, beim Einbau an
anderen Orten kommt aber grundsätzlich die gleiche Anordnung der Montageelemente
zum Einsatz.
Jeder Sensor wird mit einer Klemmringbaugruppe geliefert. Sobald diese montiert ist, kann der
Sensor an der Montageplatte (Artikel 0021) befestigt werden, die außen an den Boden oder die
Wand des Mischers geschweißt wird.
Die Klemmringbaugruppe ermöglicht die korrekte Platzierung und die spätere Höhenausrichtung
des Sensors.
Montageplatte
(Artikelnr.: 0021)
Klemmringbaugruppe
(Artikelnr.: 0033)
Loch für den Sensor ausschneiden und Montageplatte befestigen
11.1
Bevor die Montageplatte an den Mischer geschweißt wird, muss ein Loch mit 127 mm
Durchmesser in die Außenwand des Mischers und die innen angebrachten Verschleißplatten
geschnitten werden.
ü
Höheneinstellung
127-mm-Ausschnitt
Schweißnaht
für Montageplatte
x 3
Abbildung 11: Sensoreinbau
Hydro-Mix Anleitung zur mechanischen Installation HD0676de Version 1.5.0
Kapitel 1
Lücke mit Sand oder
Silikondichtmittel verfüllen
Mischerboden
oder
Schweiß-
-seitenwand
naht
x 3
Hydro-Mix-Sensor
17
