Einbau des Hydro-Probe Orbiter

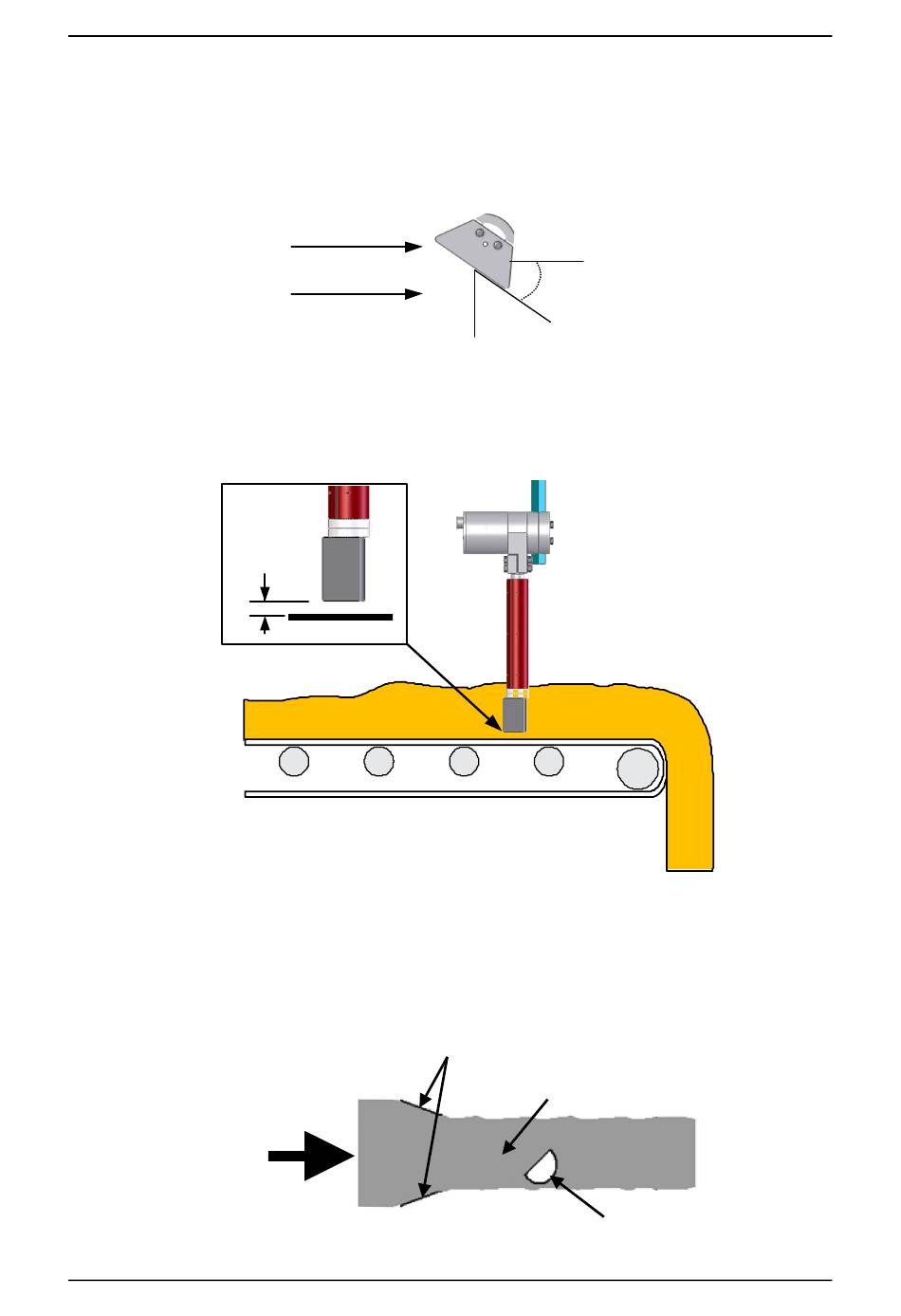

10 Montage an einem Förderband
Die Keramikstirnplatte sollte im Zentrum des Materialflusses platziert werden. Der Winkel der
Keramikstirnplatte sollte etwa 35° zum Materialfluss betragen (Abbildung 10).
Abbildung 10: Ausrichtung der Hydro-Probe Orbiter-Keramikstirnfläche im Materialfluss
Bei einer Materialtiefe von mindestens 150 mm sollte zwischen Sensor und Förderband ein Abstand
von 25 mm bestehen (Abbildung 11).
Abstand von
einhalten
Abbildung 11: Montage des Hydro-Probe Orbiter an einem Förderband
Um für konsistente Materialtiefe zu sorgen, können auf dem Förderband Umlenkbleche montiert
werden (Abbildung 12).
Fluss-
richtung

Abbildung 12: Umlenkbleche zum Steigern der Materialtiefe

Materialfluss
25 mm
Umlenkbleche
Hydro-Probe OrbiterInstallationsanleitung HD0677de Version 1.2.0 19
30 – 45°
Konsistente
Materialtiefe,
mindestens
150 mm
Sensorkopf
Kapitel 1
