Produktgruppe: EtherCAT-P-Box-Module
EtherCAT P
EtherCAT P ergänzt die EtherCAT-Technologie um ein Verfahren, bei dem Kommunikation und
Versorgungsspannungen auf einer gemeinsamen Leitung übertragen werden. Alle Eigenschaften von
EtherCAT bleiben bei diesem Verfahren erhalten.
Es werden zwei Versorgungsspannungen pro EtherCAT-P-Leitung übertragen. Die Versorgungsspannungen
sind galvanisch voneinander getrennt und sind somit einzeln schaltbar. Die Nennspannung der
Versorgungsspannungen ist 24 V
EtherCAT P verwendet den gleichen Leitungs-Aufbau wie EtherCAT: eine 4-adrige Ethernet-Leitung mit M8-
Steckverbindern. Die Steckverbinder sind mechanisch codiert, so dass ein Vertauschen von EtherCAT-
Steckverbindern und EtherCAT-P-Steckverbindern nicht möglich ist.
EtherCAT-P-Box-Module
EtherCAT-P-Box-Module sind EtherCAT-P-Slaves in Schutzart IP67. Sie sind vorgesehen für den Betrieb in
nassen, schmutzigen oder staubigen Industrie-Umgebungen.

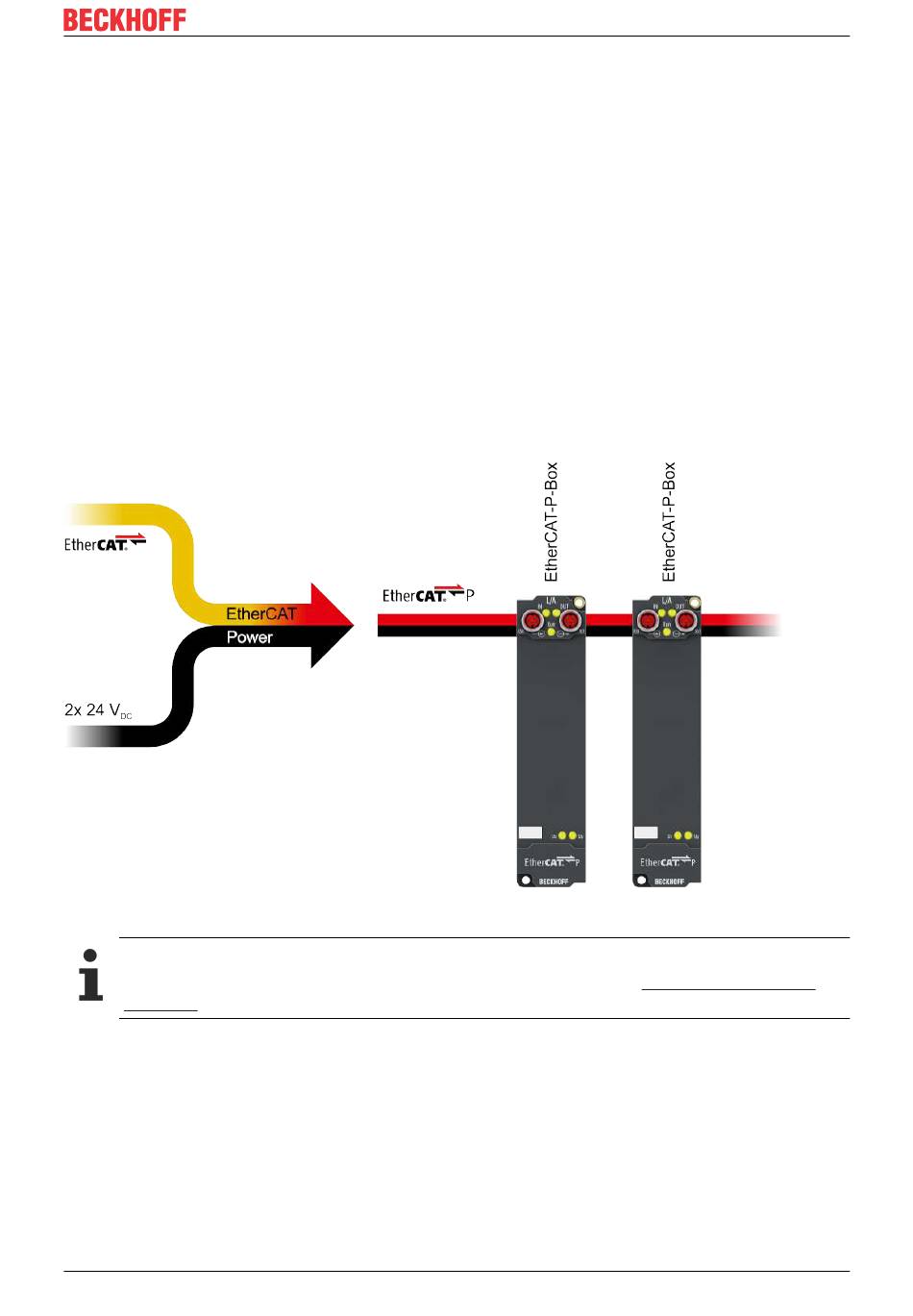

Abb. 1: EtherCAT P
EtherCAT Grundlagen
Eine detaillierte Beschreibung des EtherCAT-Systems finden Sie in der EtherCAT System-Doku-
mentation.
EPP5xxx
.
DC
Version: 1.0
Produktgruppe: EtherCAT-P-Box-Module
9
