Montage und Anschluss
4.3

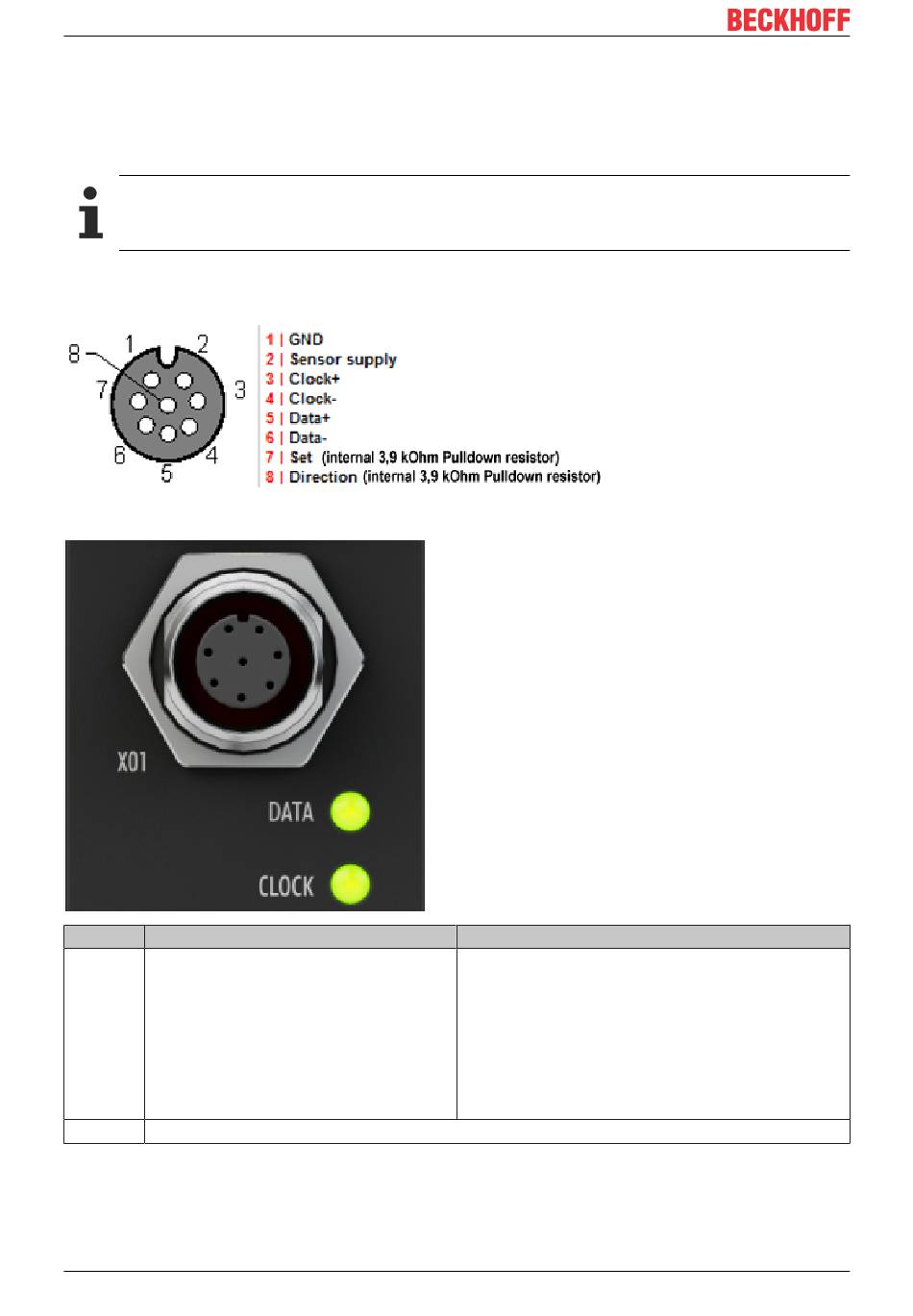

Signalanschluss und Bedeutung der LEDs
4.3.1
Schirmung
Schirmung
Encoder, analoge Sensoren und Aktoren sollten immer mit geschirmten, paarig verdrillten Leitun-
gen angeschlossen werden.
4.3.2
EPP5001-0002
Bedeutung der LEDs
LED
grün
Data
Geberversorgung eingeschaltet
(funktionsfähiger Zustand, nicht
kurzgeschlossen)
CLOCK
Keine Funktion
30
rot
SSI hat keine Spannungsversorgung
Drahtbruch auf dem SSI-Dateneingang D+ oder D-
Datenleitungen vertauscht
Der SSI-Eingang des Moduls liegt auf Low-Pegel, es
findet keine Datenübertragung statt.
Falsche Parametrierung im CoE
Drahtbruch auf Clock-Leitungen
Version: 1.0
