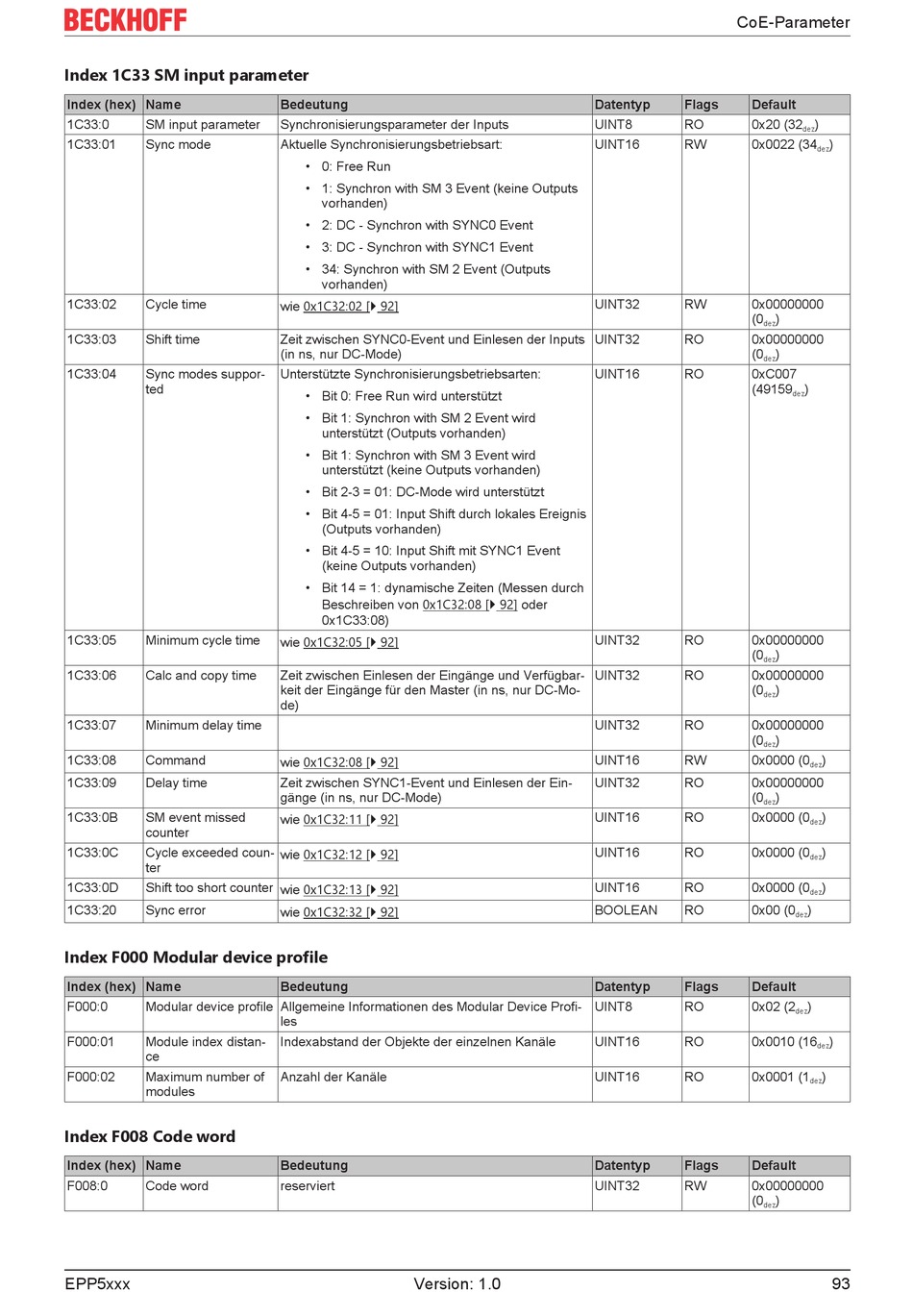

Index 1C33 SM input parameter
Index (hex) Name
1C33:0 SM input parameter
1C33:01 Sync mode
1C33:02 Cycle time
1C33:03 Shift time
1C33:04 Sync modes suppor-
ted
1C33:05 Minimum cycle time
1C33:06 Calc and copy time
1C33:07 Minimum delay time
1C33:08 Command
1C33:09 Delay time
1C33:0B SM event missed
counter
1C33:0C Cycle exceeded coun-
ter
1C33:0D Shift too short counter wie 0x1C32:13 [} 92]
1C33:20 Sync error
Index F000 Modular device profile
Index (hex) Name
F000:0 Modular device profile Allgemeine Informationen des Modular Device Profi-
F000:01 Module index distan-
ce
F000:02 Maximum number of
modules
Index F008 Code word
Index (hex) Name
F008:0 Code word
EPP5xxx
Bedeutung
Synchronisierungsparameter der Inputs
Aktuelle Synchronisierungsbetriebsart:
• 0: Free Run
• 1: Synchron with SM 3 Event (keine Outputs
vorhanden)
• 2: DC - Synchron with SYNC0 Event
• 3: DC - Synchron with SYNC1 Event
• 34: Synchron with SM 2 Event (Outputs
vorhanden)
wie 0x1C32:02 [} 92]
Zeit zwischen SYNC0-Event und Einlesen der Inputs
(in ns, nur DC-Mode)
Unterstützte Synchronisierungsbetriebsarten:
• Bit 0: Free Run wird unterstützt
• Bit 1: Synchron with SM 2 Event wird
unterstützt (Outputs vorhanden)
• Bit 1: Synchron with SM 3 Event wird
unterstützt (keine Outputs vorhanden)
• Bit 2-3 = 01: DC-Mode wird unterstützt
• Bit 4-5 = 01: Input Shift durch lokales Ereignis
(Outputs vorhanden)
• Bit 4-5 = 10: Input Shift mit SYNC1 Event
(keine Outputs vorhanden)
• Bit 14 = 1: dynamische Zeiten (Messen durch
Beschreiben von 0x1C32:08 [} 92] oder
0x1C33:08)
wie 0x1C32:05 [} 92]
Zeit zwischen Einlesen der Eingänge und Verfügbar-
keit der Eingänge für den Master (in ns, nur DC-Mo-
de)
wie 0x1C32:08 [} 92]
Zeit zwischen SYNC1-Event und Einlesen der Ein-
gänge (in ns, nur DC-Mode)
wie 0x1C32:11 [} 92]
wie 0x1C32:12 [} 92]
wie 0x1C32:32 [} 92]
Bedeutung
les
Indexabstand der Objekte der einzelnen Kanäle
Anzahl der Kanäle
Bedeutung
reserviert
