3.5
EPP5151-0002
3.5.1

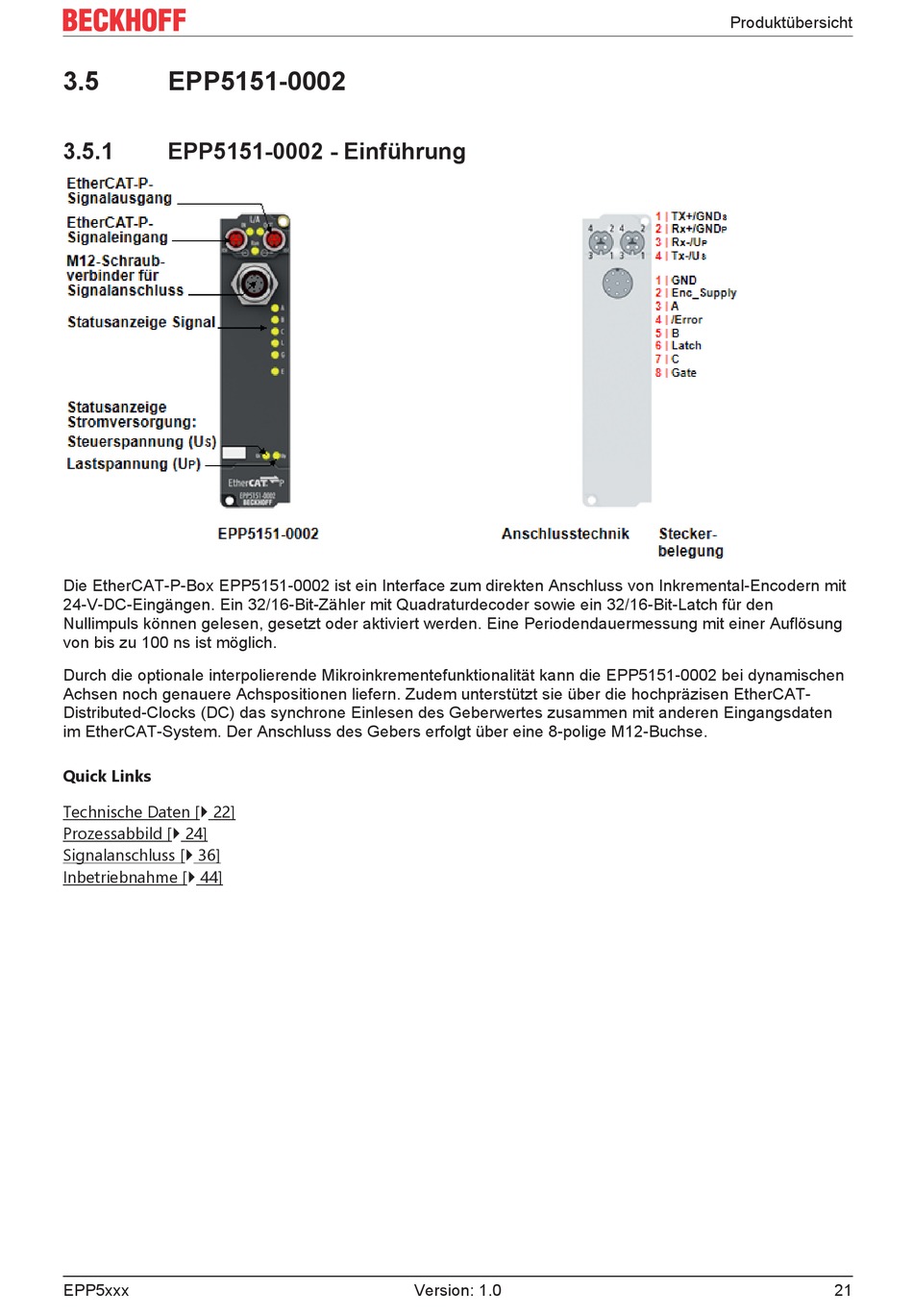

EPP5151-0002 - Einführung
Die EtherCAT-P-Box EPP5151-0002 ist ein Interface zum direkten Anschluss von Inkremental-Encodern mit
24-V-DC-Eingängen. Ein 32/16-Bit-Zähler mit Quadraturdecoder sowie ein 32/16-Bit-Latch für den
Nullimpuls können gelesen, gesetzt oder aktiviert werden. Eine Periodendauermessung mit einer Auflösung
von bis zu 100 ns ist möglich.
Durch die optionale interpolierende Mikroinkrementefunktionalität kann die EPP5151-0002 bei dynamischen
Achsen noch genauere Achspositionen liefern. Zudem unterstützt sie über die hochpräzisen EtherCAT-
Distributed-Clocks (DC) das synchrone Einlesen des Geberwertes zusammen mit anderen Eingangsdaten
im EtherCAT-System. Der Anschluss des Gebers erfolgt über eine 8-polige M12-Buchse.
Quick Links
Technische Daten [} 22]
Prozessabbild [} 24]
Signalanschluss [} 36]
Inbetriebnahme [} 44]
EPP5xxx
Version: 1.0
