■ Montage des Funkgeräts
Der mitgelieferte Befestigungsbügel eignet sich für die
Stand- sowie für die Deckenmontage.
• Verschrauben Sie den Befestigungsbügel mit den 4 bei-
ge packten Schrauben (M5 × 20) auf oder an einer glatten
Oberfläche mit einer Mindeststärke von 10 mm und einer
Tragkraft von mehr als 5 kg.
• Nach der Montage des Funkgeräts sollten Sie die Front-
platte rechtwinklig (90°) zur Sichtlinie des Bedieners aus-
richten.
VORSICHT: Halten Sie mit dem Funkgerät und dem
Handmikrofon einen Sicherheitsabstand von mindestens
1 Meter zu magnetischen Navigationsinstrumenten.
HINWEISE:
• Richten Sie die Frontplatte nochmals nach, falls das
Funktionsdisplay wegen des Umgebungslichts schlecht
ablesbar ist.
• Wenn das Funkgerät auf einer stark vibrierenden Unter-
lage montiert wird, legen Sie die mitgelieferten Schaum-
stoffelemente zwischen Funkgerät und Befestigungs-
bügel, um die Vibrationseffekte zu reduzieren.
www.busse-yachtshop.de | info@busse-yachtshop.de
VERKABELUNG UND WARTUNG

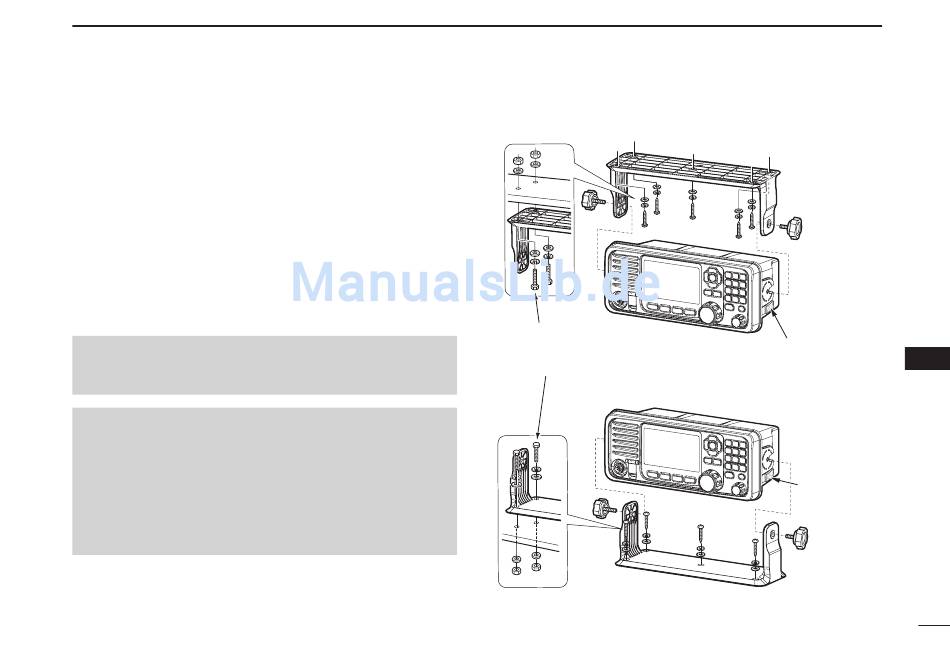

Montage an der Decke
Diese Schrauben sind nur
beispielhaft gezeigt.
Sie werden nicht mitgeliefert.
Montage auf der Instrumententafel
*
Die Schaumstoffelemente reduzieren die Vibration.
Siehe HINWEISE links.
10
1
2
3
4
5
6
7
8
9
Schaumstoff-
10
element*
11
12
13
14
Schaumstoff-
15
element*
16
87
