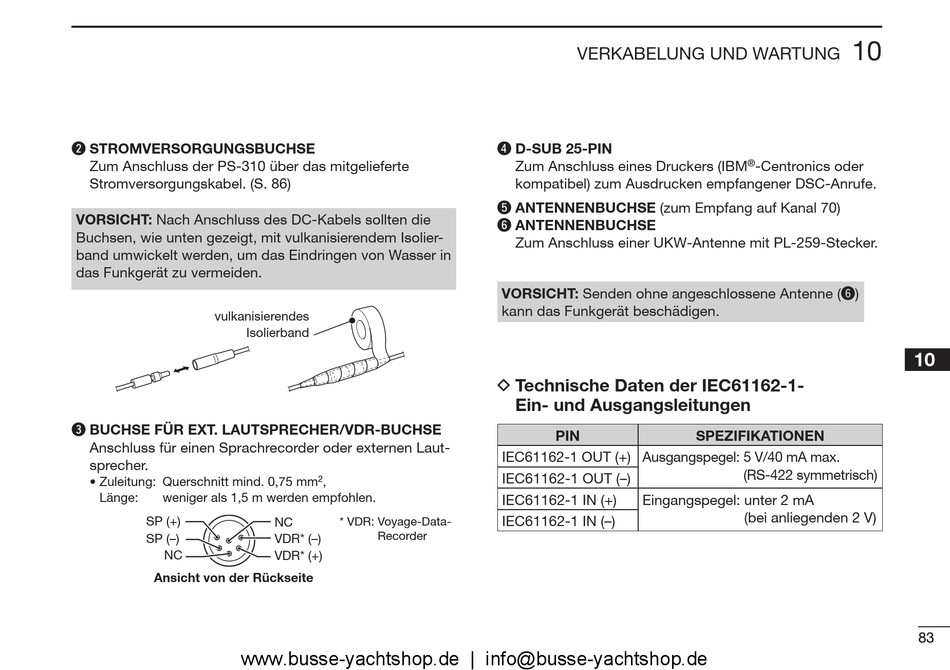

w STROMVERSORGUNGSBUCHSE
Zum Anschluss der PS-310 über das mitgelieferte
Strom versorgungskabel. (S. 86)
VORSICHT: Nach Anschluss des DC-Kabels sollten die
Buchsen, wie unten gezeigt, mit vulkanisierendem Isolier-
band umwickelt werden, um das Eindringen von Wasser in
das Funkgerät zu vermeiden.
vulkanisierendes
Isolierband
e BUCHSE FÜR EXT. LAUTSPRECHER/VDR-BUCHSE
Anschluss für einen Sprachrecorder oder externen Laut-
sprecher.
• Zuleitung: Querschnitt mind. 0,75 mm
Länge: weniger als 1,5 m werden empfohlen.
SP (+)
SP (–)
NC
Ansicht von der Rückseite
www.busse-yachtshop.de | info@busse-yachtshop.de
2 ,
* VDR: Voyage-Data-
NC
Recorder
VDR* (–)
VDR* (+)
VERKABELUNG UND WARTUNG
r D-SUB 25-PIN
Zum Anschluss eines Druckers (IBM
kompatibel) zum Ausdrucken empfangener DSC-Anrufe.
t ANTENNENBUCHSE (zum Empfang auf Kanal 70)
y ANTENNENBUCHSE
Zum Anschluss einer UKW-Antenne mit PL-259-Ste cker.
VORSICHT: Senden ohne angeschlossene Antenne (y)
kann das Funkgerät beschädigen.
D Technische Daten der IEC61162-1-
Ein- und Ausgangsleitungen
PIN
IEC61162-1 OUT (+) Ausgangspegel: 5 V/40 mA max.
IEC61162-1 OUT (–)
IEC61162-1 IN (+) Eingangspegel: unter 2 mA
IEC61162-1 IN (–)
10
® -Centronics oder

SPEZIFIKATIONEN

(RS-422 symmetrisch)
(bei anliegenden 2 V)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
83 83
