9

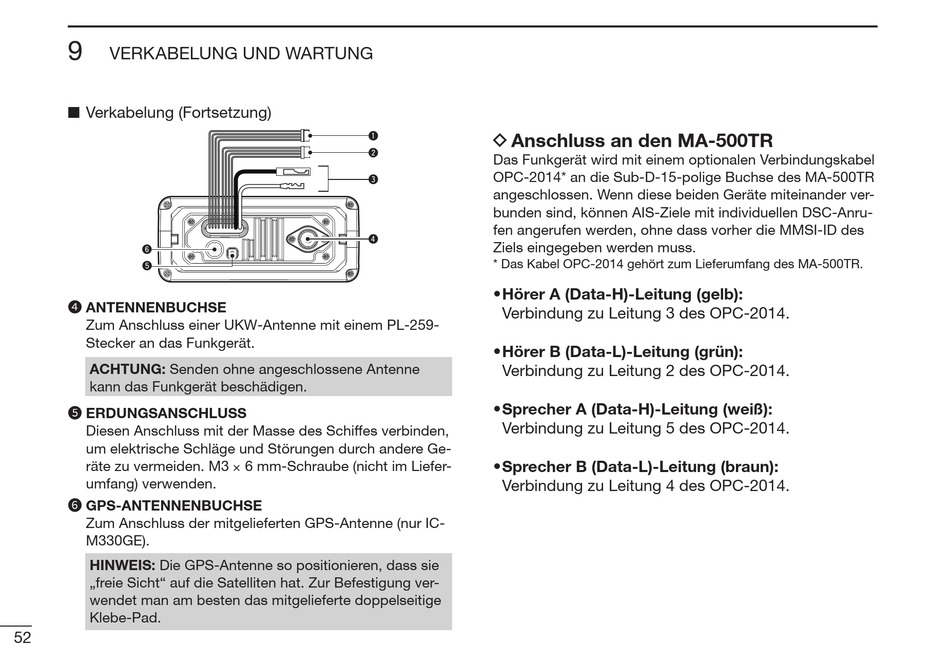

VERKABELUNG UND WARTUNG
I Verkabelung (Fortsetzung)
y
t
4 ANTENNENBUCHSE
Zum Anschluss einer UKW-Antenne mit einem PL-259-
Stecker an das Funkgerät.
ACHTUNG: Senden ohne angeschlossene Antenne
kann das Funkgerät beschädigen.
5 ERDUNGSANSCHLUSS
Diesen Anschluss mit der Masse des Schiffes verbinden,
um elektrische Schläge und Störungen durch andere Ge-
räte zu vermeiden. M3 × 6 mm-Schraube (nicht im Liefer-
umfang) verwenden.
6 GPS-ANTENNENBUCHSE
Zum Anschluss der mitgelieferten GPS-Antenne (nur IC-
M330GE).
HINWEIS: Die GPS-Antenne so positionieren, dass sie
„freie Sicht" auf die Satelliten hat. Zur Befestigung ver-
wendet man am besten das mitgelieferte doppelseitige
Klebe-Pad.
52

D Anschluss an den MA-500TR

q
w
Das Funkgerät wird mit einem optionalen Verbindungskabel
OPC-2014* an die Sub-D-15-polige Buchse des MA-500TR
e
angeschlossen. Wenn diese beiden Geräte miteinander ver-
bunden sind, können AIS-Ziele mit individuellen DSC-Anru-
fen angerufen werden, ohne dass vorher die MMSI-ID des
r
Ziels eingegeben werden muss.
* Das Kabel OPC-2014 gehört zum Lieferumfang des MA-500TR.
• Hörer A (Data-H)-Leitung (gelb):
Verbindung zu Leitung 3 des OPC-2014.
• Hörer B (Data-L)-Leitung (grün):
Verbindung zu Leitung 2 des OPC-2014.
• Sprecher A (Data-H)-Leitung (weiß):
Verbindung zu Leitung 5 des OPC-2014.
• Sprecher B (Data-L)-Leitung (braun):
Verbindung zu Leitung 4 des OPC-2014.
