10
VERKABELUNG UND WARTUNG

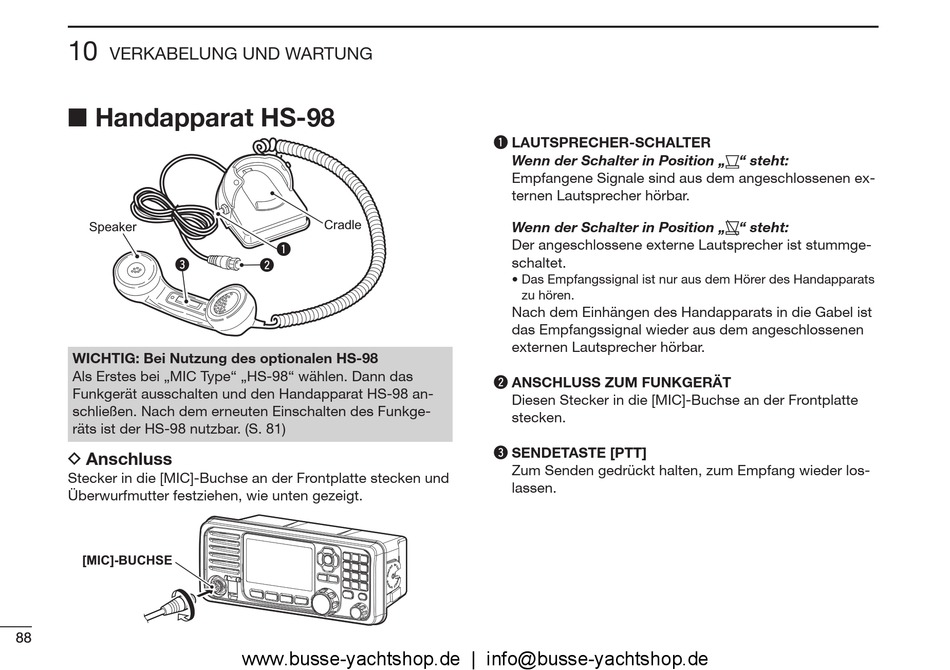

■ Handapparat HS-98

Speaker
e
WICHTIG: Bei Nutzung des optionalen HS-98
Als Erstes bei „MIC Type" „HS-98" wählen. Dann das
Funkgerät ausschalten und den Handapparat HS-98 an-
schließen. Nach dem erneuten Einschalten des Funkge-
räts ist der HS-98 nutzbar. (S. 81)
D Anschluss
Stecker in die [MIC]-Buchse an der Frontplatte stecken und
Überwurfmutter festziehen, wie unten gezeigt.
[MIC]-BUCHSE
88 88
Cradle
q
w
www.busse-yachtshop.de | info@busse-yachtshop.de
q LAUTSPRECHER-SCHALTER
Wenn der Schalter in Position „ " steht:
Empfangene Signale sind aus dem angeschlossenen ex-
ternen Lautsprecher hörbar.
Wenn der Schalter in Position „ " steht:
Der angeschlossene externe Lautsprecher ist stummge-
schaltet.
• Das Empfangssignal ist nur aus dem Hörer des Hand apparats
zu hören.
Nach dem Einhängen des Handapparats in die Gabel ist
das Empfangssignal wieder aus dem angeschlossenen
externen Lautsprecher hörbar.
w ANSCHLUSS ZUM FUNKGERÄT
Diesen Stecker in die [MIC]-Buchse an der Frontplatte
stecken.
e SENDETASTE [PTT]
Zum Senden gedrückt halten, zum Empfang wieder los-
lassen.
