4 .1 .2 Verwendung des MICROBEAST PLUS als Heckkreisel

Das MICROBEAST PLUS kann auch als alleinstehender Heckkreisel verwendet werden. Hierfür ist ein
optional zu erwerbendes Kabel für den Heckkreiselbetrieb notwendig. Dieses sorgt dafür, dass MICROBEAST
PLUS mit Spannung versorgt wird und die erforderlichen Signale für den Heckkanal und den Kanal für die
Kreiselempfindlichkeit übertragen werden.
Schließen Sie das Signalkabel mit der gelben und orangefarbenen Leitung an den Anschluss [AUX|Pit|Rud]
am MICROBEAST PLUS an. Die orangefarbene Leitung muss dabei die obere Leitung sein, die näher am
Gehäusedeckel sitzt. Das Kabel mit der Spannungsversorgung ist am Eingang [ELE|DI1] anzustecken. Die
braune Leitung für den Minuspol muss dabei die unterste Leitung sein, die dem Gehäuseboden am
nächsten ist. Der Pluspol (rot) liegt in der Mitte. Das Heckservo wird am Ausgang [CH4] angesteckt. Bei der
Verwendung als Heckkreisel müssen im Setupmenü nur die Punkte A, C, D, E und F eingestellt werden.
Die anderen Punkte können übersprungen werden.
Um eine Beschädigung des Heckservos zu vermeiden, stecken
Sie dieses bitte erst nach Einstellung der Punkte C und D im oben
Setupmenü ein!
Heck
Kreiselempfindlichkeit

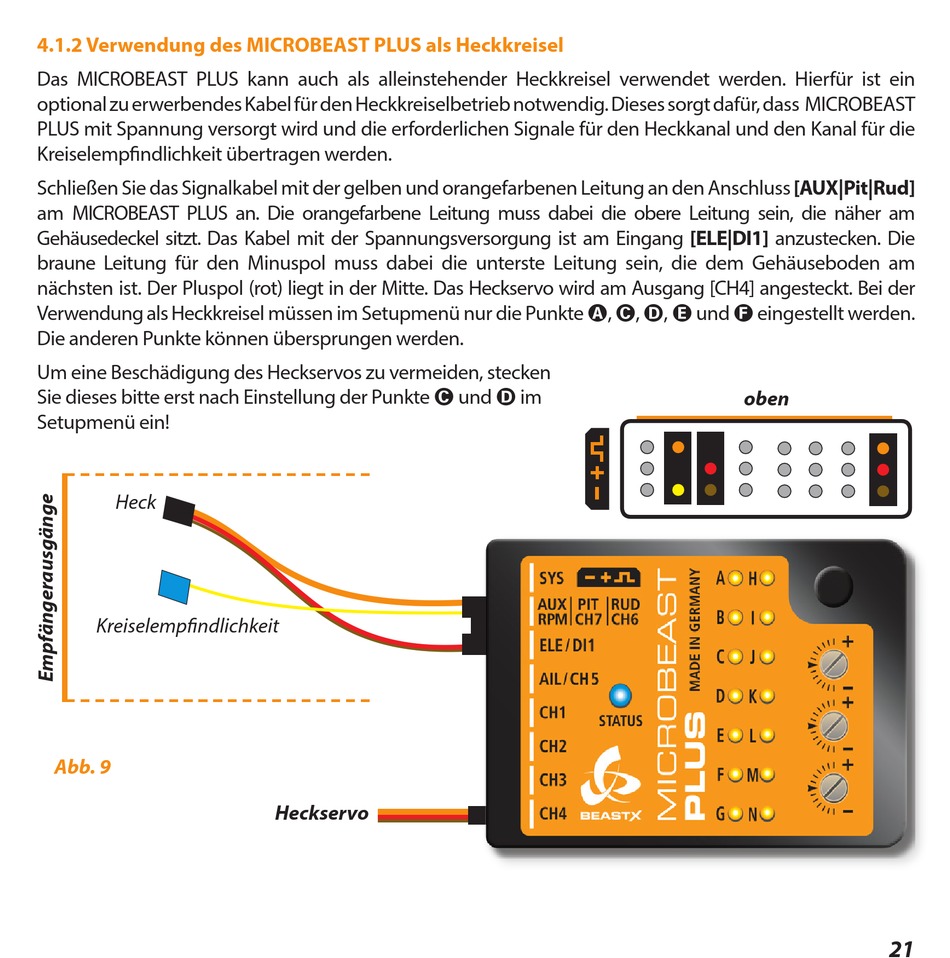

Abb. 9
Heckservo
