4 .2 .2 Spektrum® Satellitenempfänger

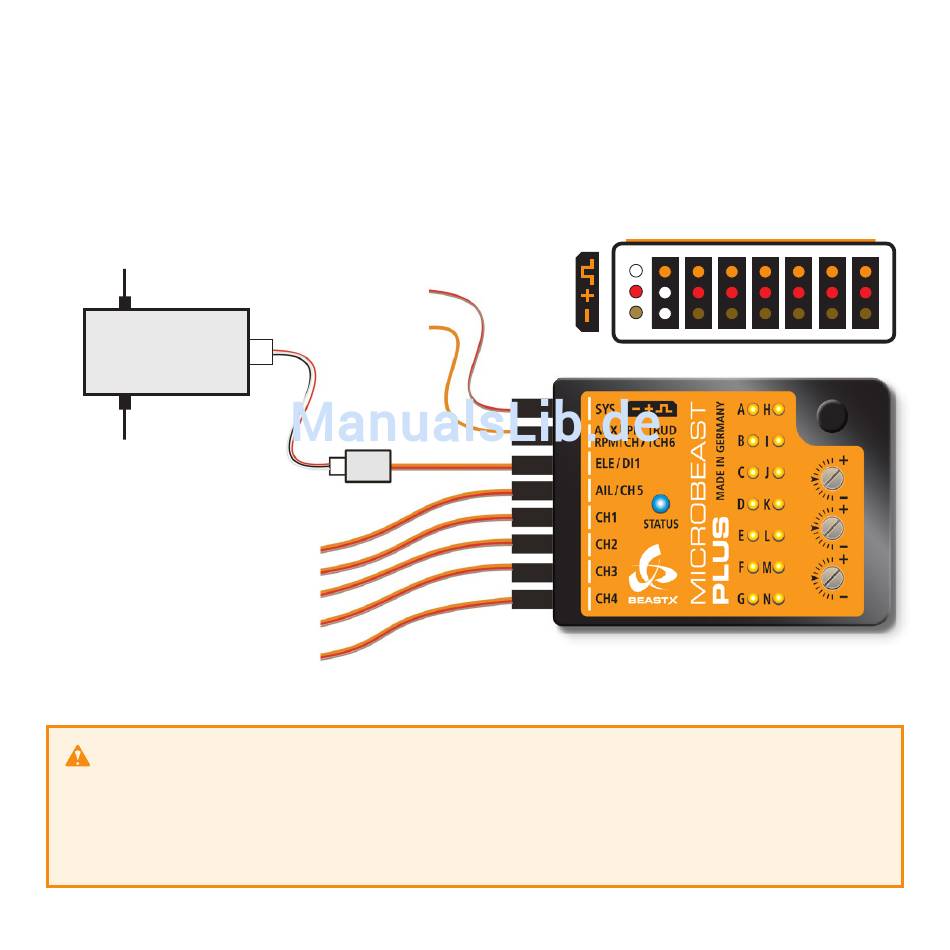

Um einen einzelnen Spektrum® Satellitenempfänger (Remote receiver) an MICROBEAST PLUS zu
betreiben ist ein spezieller Adapter mit integrierter Spannungsregelung notwendig, der optional
erhältlich ist. Dieser Adapter wird am Eingang [DI1] des MICROBEAST PLUS angeschlossen. Bitte
achten Sie auf korrekte Polung. Die orangefarbene Signalleitung muss dem Gehäusedeckel am
nächsten sein. Der Stecker des Spektrum® Satellitenempfängers wird dann in den Adapter
eingesteckt.
SPEKTRUM®
Satellitenempf änger
[CH5] - Gasservo/Motorregelung
(ggf. mit Stromversorgung)
Rollservo2 / Pitchservo
Die Verwendung von MICROBEAST PLUS in Kombination mit lediglich einem Spektrum®
Satellitenempfänger ist aufgrund der eingeschränkten Reichweite durch das fehlende
Antennendiversity nur in Micro- oder Minihelikoptern (maximal Helikopter der 450er
Klasse) zulässig! Für größere Modelle empfiehlt sich die Verwendung eines Spektrum®
Empfängers mit SRXL Datenausgang welcher ebenfalls nur über eine Leitung mit dem
MICROBEAST PLUS verbunden wird (vgl. 4.2.4) und den Anschluss mehrerer Satelliten ermöglicht.
Stromversorgung
[CH6] - Zusatzfunktion
Adapter
(optional erhältlich)
Nickservo
Rollservo1
Heckservo
oben
Abb. 10
