H Taumelscheibenmischer - Beastx Microbeast Plus Bedienungsanleitung

H Taumelscheibenmischer

Bei Einstellpunkt H wählen Sie die für Ihren Helikopter passende elektronische Taumelscheibenmischung aus
bzw. deaktivieren diese, falls Ihr Helikopter über eine mechanische Mischung verfügt. Bei elektronischer
Mischung unterstützt MICROBEAST PLUS Taumelscheiben mit 90°-, 120°- und 140° - Anlenkung. Zusätzlich lässt
sich mit der StudioX Software in Verbindung mit dem optional erhältlichen USB2SYS Interface ein frei
definierter Taumelscheibenmischer erstellen (z. B. um eine virtuelle Taumelscheibenverdrehung zu realisieren),
der als „eigener" Mischer angewählt werden kann. Welche Art der Taumelscheibenmischung Ihr
Helikoptermodell besitzt, können Sie der Anleitung des Modells entnehmen.
Sollte Ihr Modell eine elektronische Mischung erfordern, so verwenden Sie auf keinen Fall die
Taumelscheibenmischfunktion der Fernsteuerung! Die Taumelscheibenmischung übernimmt allein
MICROBEAST PLUS. Stellen Sie den Taumelscheibenmischer in der Fernsteuerung immer auf mechanische
Mischung (meist mit „H1", „1 Servo" oder „normal" bezeichnet) bzw. deaktivieren Sie den Mischer („No Mix").

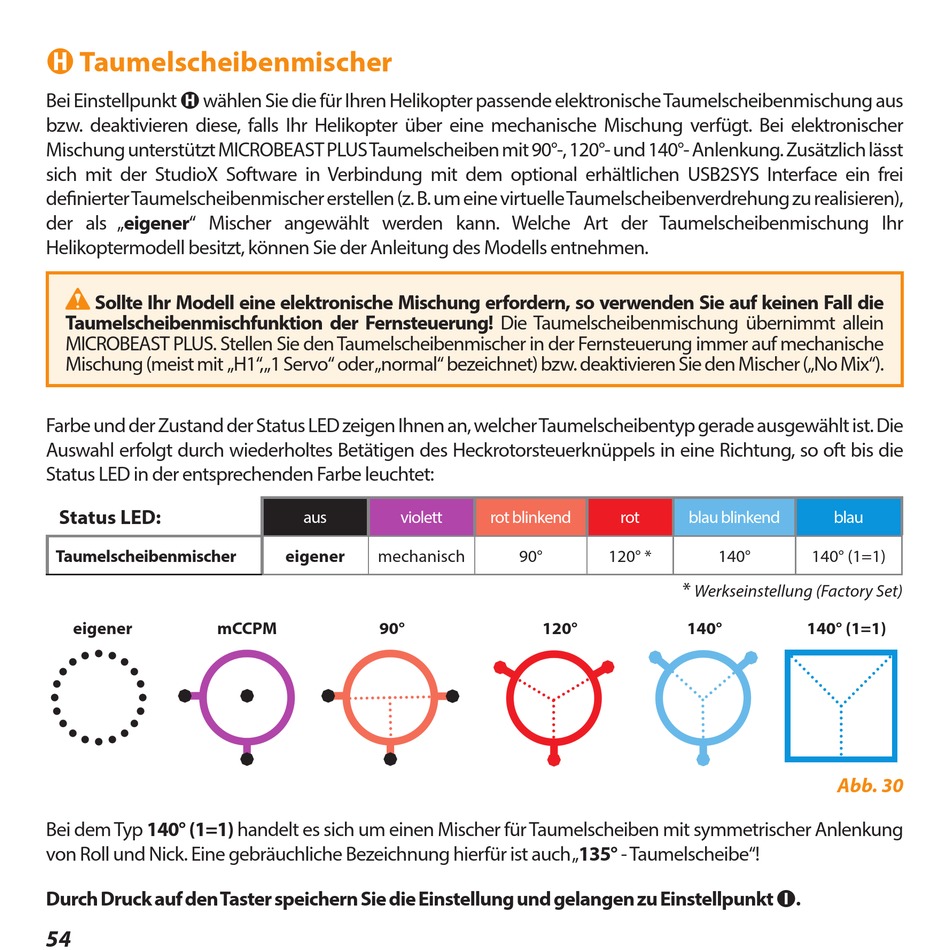

Farbe und der Zustand der Status LED zeigen Ihnen an, welcher Taumelscheibentyp gerade ausgewählt ist. Die
Auswahl erfolgt durch wiederholtes Betätigen des Heckrotorsteuerknüppels in eine Richtung, so oft bis die
Status LED in der entsprechenden Farbe leuchtet:
Status LED:
Taumelscheibenmischer
eigener mCCPM
Bei dem Typ 140° (1=1) handelt es sich um einen Mischer für Taumelscheiben mit symmetrischer Anlenkung
von Roll und Nick. Eine gebräuchliche Bezeichnung hierfür ist auch „135° - Taumelscheibe"!
Durch Druck auf den Taster speichern Sie die Einstellung und gelangen zu Einstellpunkt I .
54
aus violett
eigener
mechanisch
90°
rot blinkend rot
90° 120° *
120°
blau blinkend blau
140° 140° (1=1)
*
Werkseinstellung (Factory Set)
140° 140° (1=1)
Abb. 30
