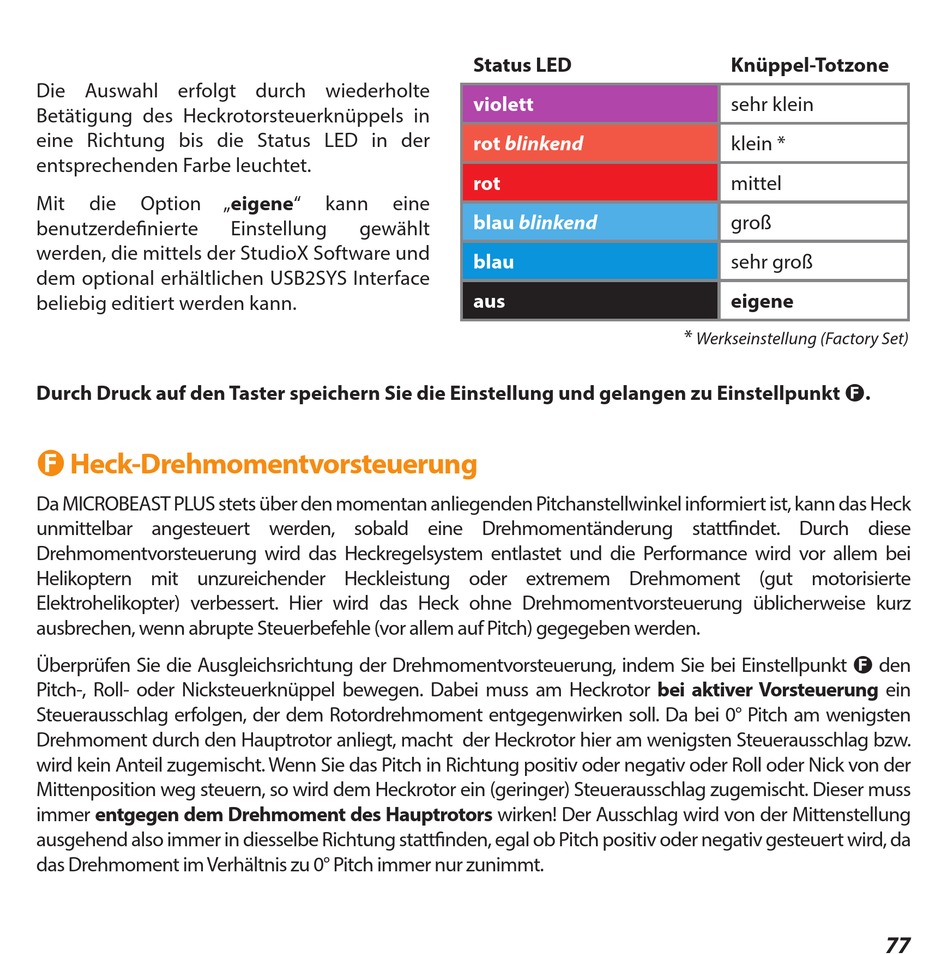

F Heck-Drehmomentvorsteuerung - Beastx Microbeast Plus Bedienungsanleitung

Die Auswahl erfolgt durch wiederholte
Betätigung des Heckrotorsteuerknüppels in
eine Richtung bis die Status LED in der
entsprechenden Farbe leuchtet.
Mit die Option
benutzerdefinierte
werden, die mittels der StudioX Software und
dem optional erhältlichen USB2SYS Interface
beliebig editiert werden kann.
Durch Druck auf den Taster speichern Sie die Einstellung und gelangen zu Einstellpunkt F .

F Heck-Drehmomentvorsteuerung

Da MICROBEAST PLUS stets über den momentan anliegenden Pitchanstellwinkel informiert ist, kann das Heck
unmittelbar angesteuert werden, sobald eine Drehmomentänderung stattfindet. Durch diese
Drehmomentvorsteuerung wird das Heckregelsystem entlastet und die Performance wird vor allem bei
Helikoptern mit unzureichender Heckleistung oder extremem Drehmoment (gut motorisierte
Elektrohelikopter) verbessert. Hier wird das Heck ohne Drehmomentvorsteuerung üblicherweise kurz
ausbrechen, wenn abrupte Steuerbefehle (vor allem auf Pitch) gegegeben werden.
Überprüfen Sie die Ausgleichsrichtung der Drehmomentvorsteuerung, indem Sie bei Einstellpunkt F den
Pitch-, Roll- oder Nicksteuerknüppel bewegen. Dabei muss am Heckrotor bei aktiver Vorsteuerung ein
Steuerausschlag erfolgen, der dem Rotordrehmoment entgegenwirken soll. Da bei 0° Pitch am wenigsten
Drehmoment durch den Hauptrotor anliegt, macht der Heckrotor hier am wenigsten Steuerausschlag bzw.
wird kein Anteil zugemischt. Wenn Sie das Pitch in Richtung positiv oder negativ oder Roll oder Nick von der
Mittenposition weg steuern, so wird dem Heckrotor ein (geringer) Steuerausschlag zugemischt. Dieser muss
immer entgegen dem Drehmoment des Hauptrotors wirken! Der Ausschlag wird von der Mittenstellung
ausgehend also immer in diesselbe Richtung stattfinden, egal ob Pitch positiv oder negativ gesteuert wird, da
das Drehmoment im Verhältnis zu 0° Pitch immer nur zunimmt.
„eigene" kann eine
Einstellung gewählt
Status LED
violett
rot blinkend
rot
blau blinkend
blau
aus
Knüppel-Totzone
sehr klein
klein *
mittel
groß
sehr groß
eigene
*
Werkseinstellung (Factory Set)
77
