4 .1 Anschluss eines Standard-Empfängers
4 .1 .1 Standardempfänger im Flybarless Betrieb

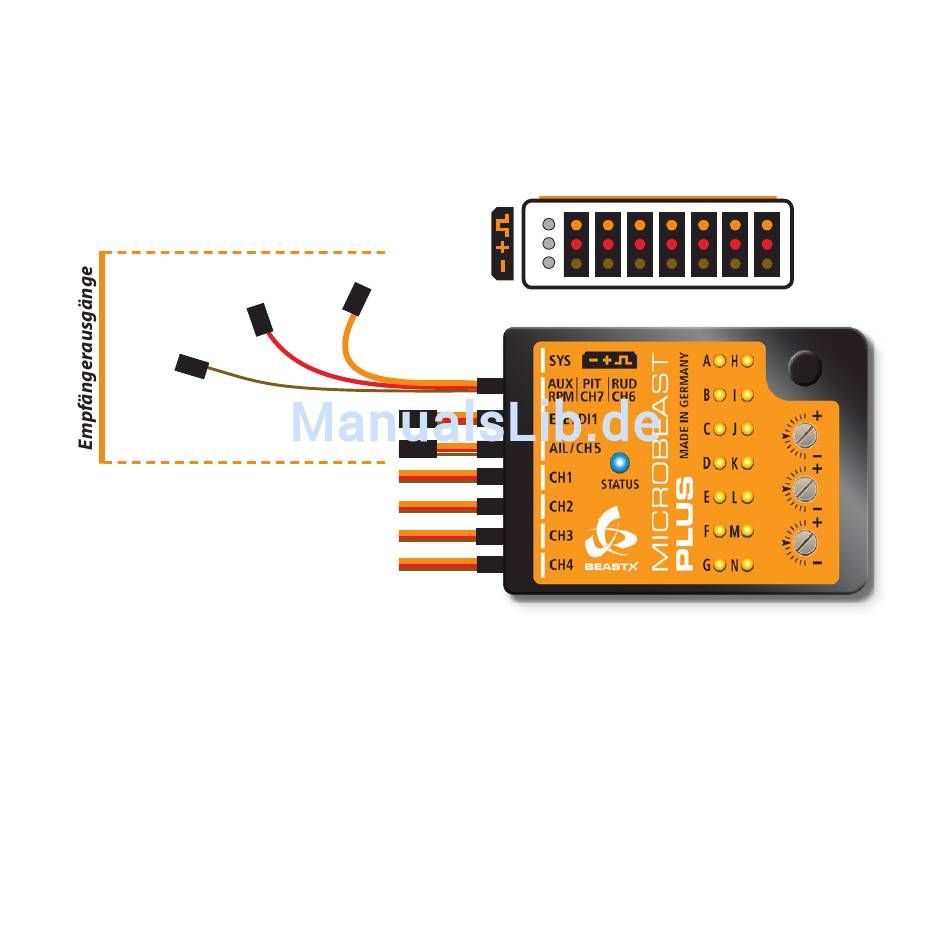

Bei Nutzung eines herkömmlichen Standard Empfängers wird MICROBEAST PLUS wie folgt an die
jeweiligen Kanalausgänge des Empfängers angeschlossen:
Kreisel-
empfind-
lichkeit
(braun)
Rollservo 2 / Pitchservo
Stecken Sie die Verbindungskabel für Roll, Nick, Pitch, Heck und Kreiselempfindlichkeit (Gain) in den
Fernsteuerempfänger und das MICROBEAST PLUS ein. Zum Anstecken von Roll und Nick werden
beidseitig 3-adrige Kabel verwendet, die neben dem Steuersignal auch die Stromversorgung vom
Empfänger zu MICROBEAST PLUS übertragen. Pitch (rot), Heck (orange) und Gain (braun) haben nur
jeweils eine Leitung für das Steuersignal und stecken am MICROBEAST PLUS auf einem Kombi-Steckplatz.
Achten Sie unbedingt darauf, dass Sie diese Stecker am Empfänger richtig herum anstecken. Obwohl
hier die Kabelfarbe unterschiedlich ist, handelt es sich bei allen drei um Signalleitungen!
Stecken Sie alle Stecker auch polrichtig in das MICROBEAST PLUS ein. Die orangefarbene Leitung muss
am MICROBEAST PLUS immer die oberste sein und die braune Leitung die unterste. Achten Sie auch
darauf, dass Sie die Stecker nicht versehentlich in den Zwischenraum neben den Pins oder vertikal um
einen Pin versetzt einstecken.
Heck (orange)
Pitch (rot)
Nick
Roll
Nickservo
Rollservo 1
Heckservo
oben
Abb. 7
