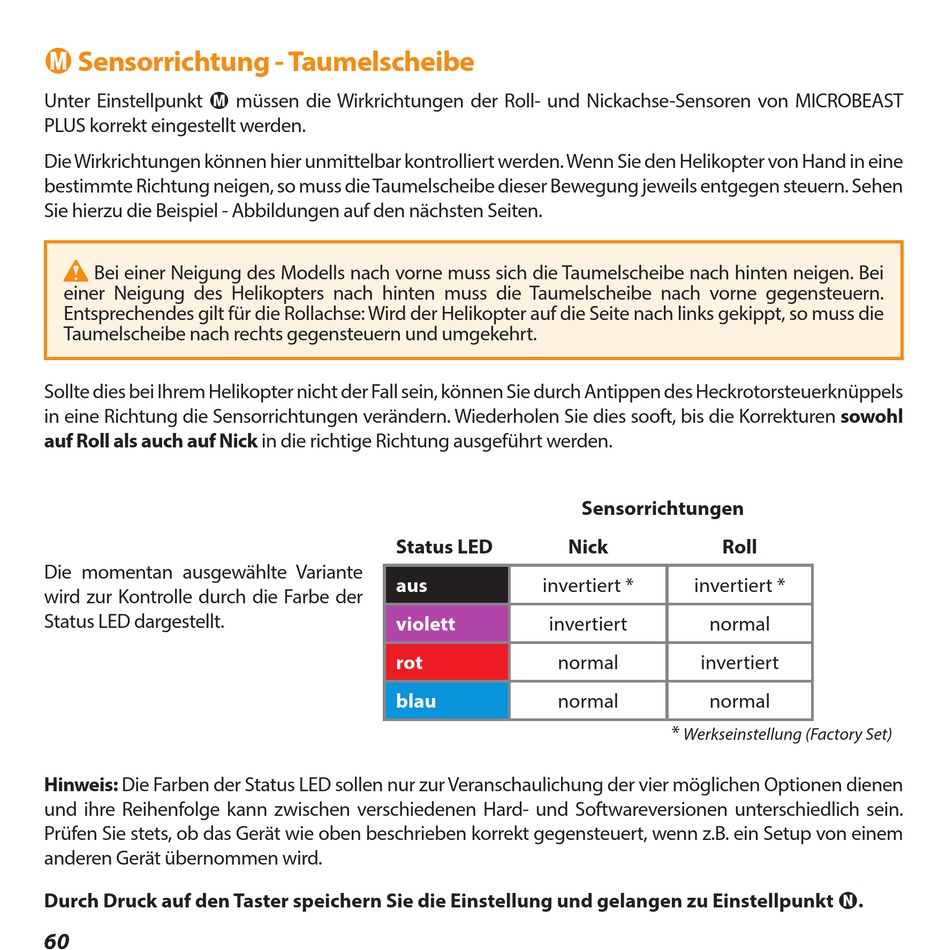

M Sensorrichtung - Taumelscheibe

Unter Einstellpunkt M müssen die Wirkrichtungen der Roll- und Nickachse-Sensoren von MICROBEAST
PLUS korrekt eingestellt werden.
Die Wirkrichtungen können hier unmittelbar kontrolliert werden. Wenn Sie den Helikopter von Hand in eine
bestimmte Richtung neigen, so muss die Taumelscheibe dieser Bewegung jeweils entgegen steuern. Sehen
Sie hierzu die Beispiel - Abbildungen auf den nächsten Seiten.
Bei einer Neigung des Modells nach vorne muss sich die Taumelscheibe nach hinten neigen. Bei
einer Neigung des Helikopters nach hinten muss die Taumelscheibe nach vorne gegensteuern.
Entsprechendes gilt für die Rollachse: Wird der Helikopter auf die Seite nach links gekippt, so muss die
Taumelscheibe nach rechts gegensteuern und umgekehrt.
Sollte dies bei Ihrem Helikopter nicht der Fall sein, können Sie durch Antippen des Heckrotorsteuerknüppels
in eine Richtung die Sensorrichtungen verändern. Wiederholen Sie dies sooft, bis die Korrekturen sowohl
auf Roll als auch auf Nick in die richtige Richtung ausgeführt werden.
Die momentan ausgewählte Variante
wird zur Kontrolle durch die Farbe der
Status LED dargestellt.
Hinweis: Die Farben der Status LED sollen nur zur Veranschaulichung der vier möglichen Optionen dienen
und ihre Reihenfolge kann zwischen verschiedenen Hard- und Softwareversionen unterschiedlich sein.
Prüfen Sie stets, ob das Gerät wie oben beschrieben korrekt gegensteuert, wenn z.B. ein Setup von einem
anderen Gerät übernommen wird.
Durch Druck auf den Taster speichern Sie die Einstellung und gelangen zu Einstellpunkt N .
60
Status LED Nick
aus
invertiert *
violett invertiert
rot
normal
blau normal
Sensorrichtungen
Roll
invertiert *
normal
invertiert
normal
*
Werkseinstellung (Factory Set)
