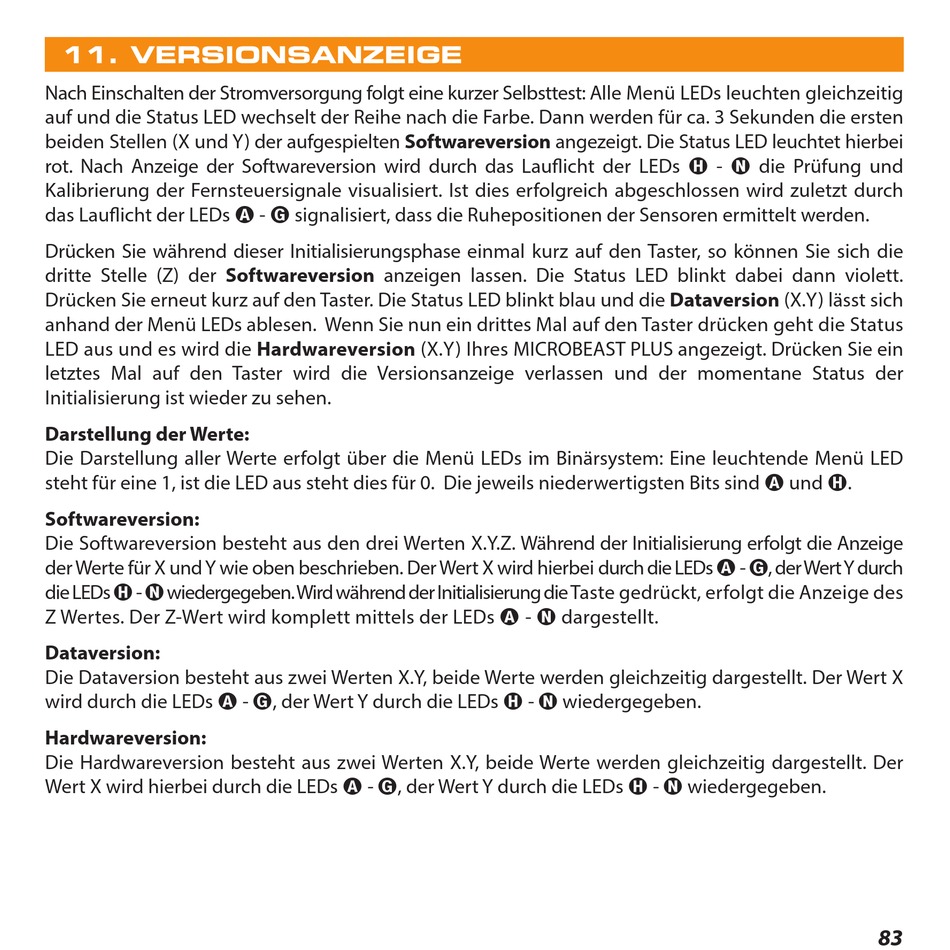

11. VERSIONSANZEIGE

Nach Einschalten der Stromversorgung folgt eine kurzer Selbsttest: Alle Menü LEDs leuchten gleichzeitig
auf und die Status LED wechselt der Reihe nach die Farbe. Dann werden für ca. 3 Sekunden die ersten
beiden Stellen (X und Y) der aufgespielten Softwareversion angezeigt. Die Status LED leuchtet hierbei
rot. Nach Anzeige der Softwareversion wird durch das Lauflicht der LEDs H - N die Prüfung und
Kalibrierung der Fernsteuersignale visualisiert. Ist dies erfolgreich abgeschlossen wird zuletzt durch
das Lauflicht der LEDs A - G signalisiert, dass die Ruhepositionen der Sensoren ermittelt werden.
Drücken Sie während dieser Initialisierungsphase einmal kurz auf den Taster, so können Sie sich die
dritte Stelle (Z) der Softwareversion anzeigen lassen. Die Status LED blinkt dabei dann violett.
Drücken Sie erneut kurz auf den Taster. Die Status LED blinkt blau und die Dataversion (X.Y) lässt sich
anhand der Menü LEDs ablesen. Wenn Sie nun ein drittes Mal auf den Taster drücken geht die Status
LED aus und es wird die Hardwareversion (X.Y) Ihres MICROBEAST PLUS angezeigt. Drücken Sie ein
letztes Mal auf den Taster wird die Versionsanzeige verlassen und der momentane Status der
Initialisierung ist wieder zu sehen.
Darstellung der Werte:
Die Darstellung aller Werte erfolgt über die Menü LEDs im Binärsystem: Eine leuchtende Menü LED
steht für eine 1, ist die LED aus steht dies für 0. Die jeweils niederwertigsten Bits sind A und H.
Softwareversion:
Die Softwareversion besteht aus den drei Werten X.Y.Z. Während der Initialisierung erfolgt die Anzeige
der Werte für X und Y wie oben beschrieben. Der Wert X wird hierbei durch die LEDs A - G, der Wert Y durch
die LEDs H - N wiedergegeben. Wird während der Initialisierung die Taste gedrückt, erfolgt die Anzeige des
Z Wertes. Der Z-Wert wird komplett mittels der LEDs A - N dargestellt.
Dataversion:
Die Dataversion besteht aus zwei Werten X.Y, beide Werte werden gleichzeitig dargestellt. Der Wert X
wird durch die LEDs A - G, der Wert Y durch die LEDs H - N wiedergegeben.
Hardwareversion:
Die Hardwareversion besteht aus zwei Werten X.Y, beide Werte werden gleichzeitig dargestellt. Der
Wert X wird hierbei durch die LEDs A - G, der Wert Y durch die LEDs H - N wiedergegeben.
