3 .3 Anschluss der Servos und weiterer Funktionen

Im Folgenden wird beschrieben, in welcher Reihenfolge die Servos an MICROBEAST PLUS angesteckt
werden. Stecken Sie die Servos jedoch noch nicht an, solange nicht der richtige Servotyp und die
passende Ansteuerfrequenz im Setupmenü ausgewählt wurden . Außerdem empfehlen wir die
Servohörner noch nicht auf die Servos aufzustecken. Diese könnten ansonsten beim ersten Einschalten
mechanisch anlaufen und beschädigt werden.
mechanische
Mischung
CH H3
CH 2
CH1

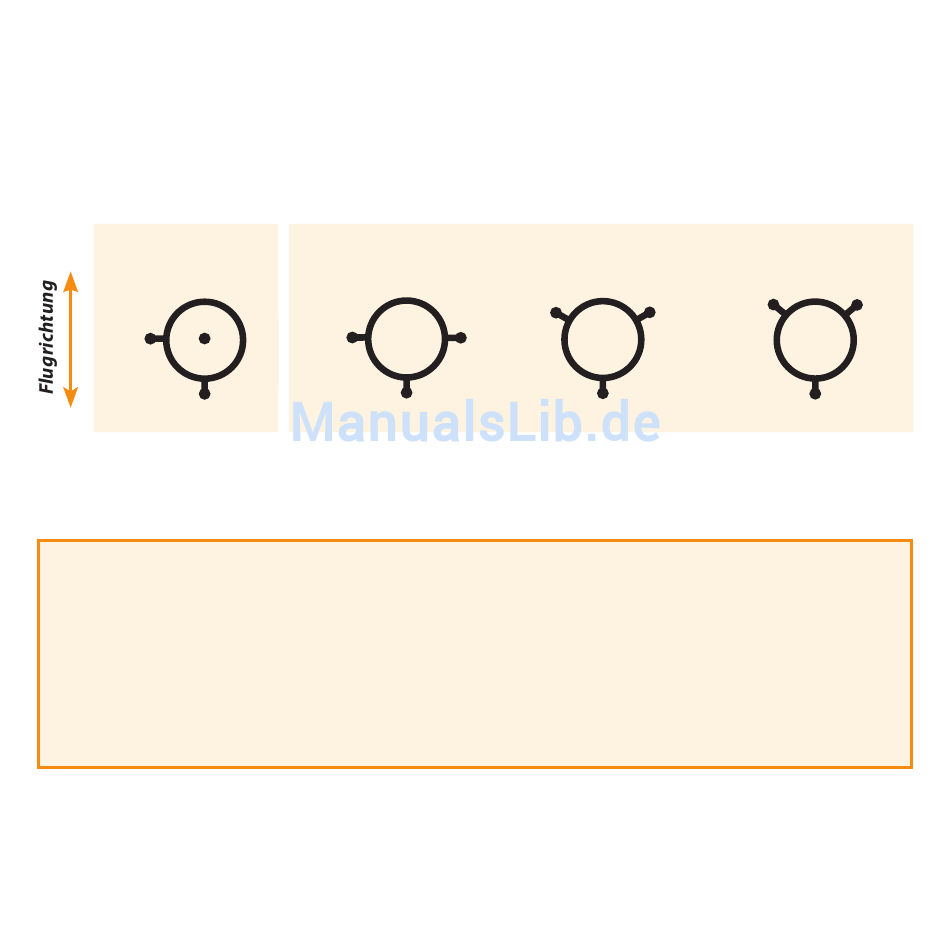

An Steckplatz CH1 wird das Nickservo angesteckt. Bei elektronischer Taumelscheibenmischung sind
die beiden Rollservos an CH2 und CH3 anzuschließen, bei mechanischer Mischung steckt an CH2 das
Rollservo und an CH3 das Pitchservo. Das Heckservo ist an CH4 anzustecken.
Wenn Sie die Kabel in Ihrem Modell verlegen achten Sie darauf, dass diese am MICROBEAST
PLUS zugspannungsfrei anliegen. Wir raten davon ab, die Kabel unmittelbar nach dem
MICROBEAST PLUS zu bündeln. Andererseits müssen die Kabel aber so befestigt werden, dass das
MICROBEAST PLUS nicht während des Fluges durch das Eigengewicht der Kabel bewegt wird.
Verwenden Sie in unmittelbarer Nähe zu der Stelle an der die Kabel in das MICROBEAST PLUS
eingesteckt sind auch keinen Schrumpf- oder Gewebeschlauch um die Kabel zu bündeln oder zu
ummanteln. Dies macht die Kabel steif und unflexibel und kann dazu führen, dass selbst geringste
Vibrationen auf das MICROBEAST PLUS übertragen werden. Idealerweise werden die Kabel in
einer losen Schleife verlegt und nach ca. 5 - 7cm am Chassis des Modells befestigt.
Achten Sie unbedingt auf eine ausreichende Dimensionierung der Empfängerstromversorgung!
Bei Helikoptern ohne Hilfsrotorebene ist die Belastung der Servos und damit verbunden der
Stromverbrauch deutlich höher als bei Helikoptern mit Paddelstange! Zudem werden die
Taumelscheibenservos durch das elektronische Regelsystem kontinuierlich angesteuert und sind
praktisch ständig in Bewegung.
90°
CH 2
C
CH1
elektronische Mischung
120°
CH2
C H3
CH1
140°
CH2
CH3
CH1
