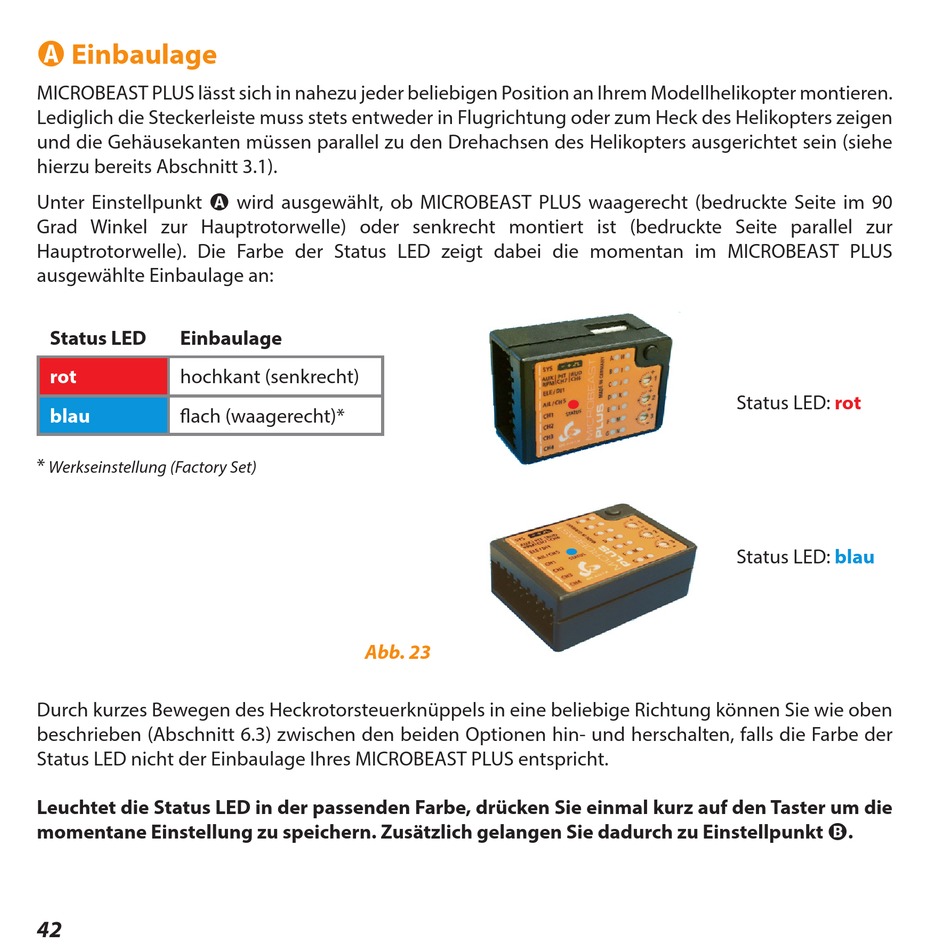

A Einbaulage - Beastx Microbeast Plus Bedienungsanleitung

A Einbaulage

MICROBEAST PLUS lässt sich in nahezu jeder beliebigen Position an Ihrem Modellhelikopter montieren.
Lediglich die Steckerleiste muss stets entweder in Flugrichtung oder zum Heck des Helikopters zeigen
und die Gehäusekanten müssen parallel zu den Drehachsen des Helikopters ausgerichtet sein (siehe
hierzu bereits Abschnitt 3.1).
Unter Einstellpunkt A wird ausgewählt, ob MICROBEAST PLUS waagerecht (bedruckte Seite im 90
Grad Winkel zur Hauptrotorwelle) oder senkrecht montiert ist (bedruckte Seite parallel zur
Hauptrotorwelle). Die Farbe der Status LED zeigt dabei die momentan im MICROBEAST PLUS
ausgewählte Einbaulage an:
Status LED Einbaulage
rot hochkant (senkrecht)
blau
flach (waagerecht)*
*
Werkseinstellung (Factory Set)
Durch kurzes Bewegen des Heckrotorsteuerknüppels in eine beliebige Richtung können Sie wie oben
beschrieben (Abschnitt 6.3) zwischen den beiden Optionen hin- und herschalten, falls die Farbe der
Status LED nicht der Einbaulage Ihres MICROBEAST PLUS entspricht.
Leuchtet die Status LED in der passenden Farbe, drücken Sie einmal kurz auf den Taster um die
momentane Einstellung zu speichern . Zusätzlich gelangen Sie dadurch zu Einstellpunkt B .
42
Abb. 23
rot
Status LED:
blau
Status LED:
