Kapitel 5
4.
Der aktuell in der Liste hervorgehobene Punkt ist durch einen Kreis gekennzeichnet.
5.
Die aktuell im Sensor befindliche Kalibrierlinie wird grau dargestellt.
6.
Liste zeigen: Kehrt zur Punkteliste zurück.
7.
Mit den Bildlaufschaltflächen (Links und Rechts) können Sie die Punktauswahl im
Diagramm nach oben und unten verschieben. Das ermöglicht das Identifizieren eines
außerhalb der Toleranz befindlichen Punkts in der Listenansicht. Wenn Sie zur
Listenansicht zurückkehren, ist der ausgewählte Punkt hervorgehoben.
8.
Ändern der auf dem Diagramm angezeigten Messmoduskalibrierung
9.
Aktuelle auf dem Diagramm angezeigte Messmoduskalibrierung
8 Protokollbildschirme
Bediener
Die Protokollfunktion ermöglicht die Aufzeichnung von Sensorwerten über einen Zeitraum. Dies
kann für Inbetriebnahme und Optimierung eines Systems – einschließlich der Auswahl der
richtigen Filtereinstellungen für den Sensor – hilfreich sein. Die Daten werden direkt auf einem
USB-Stick protokolliert, der während des gesamten Protokollierungsprozesses nicht vom Hydro-
View getrennt werden darf. Nachdem die Protokollierung gestartet wurde, kann der
Protokollbildschirm verlassen werden, um andere Funktionen auszuführen. Die Protokollierung
wird im Hintergrund fortgesetzt. Arbeiten, für die viele Kommunikationen mit dem Sensor
erforderlich sind, können zu Lücken in den protokollierten Daten führen und sollten daher
vermieden werden.
Supervisor

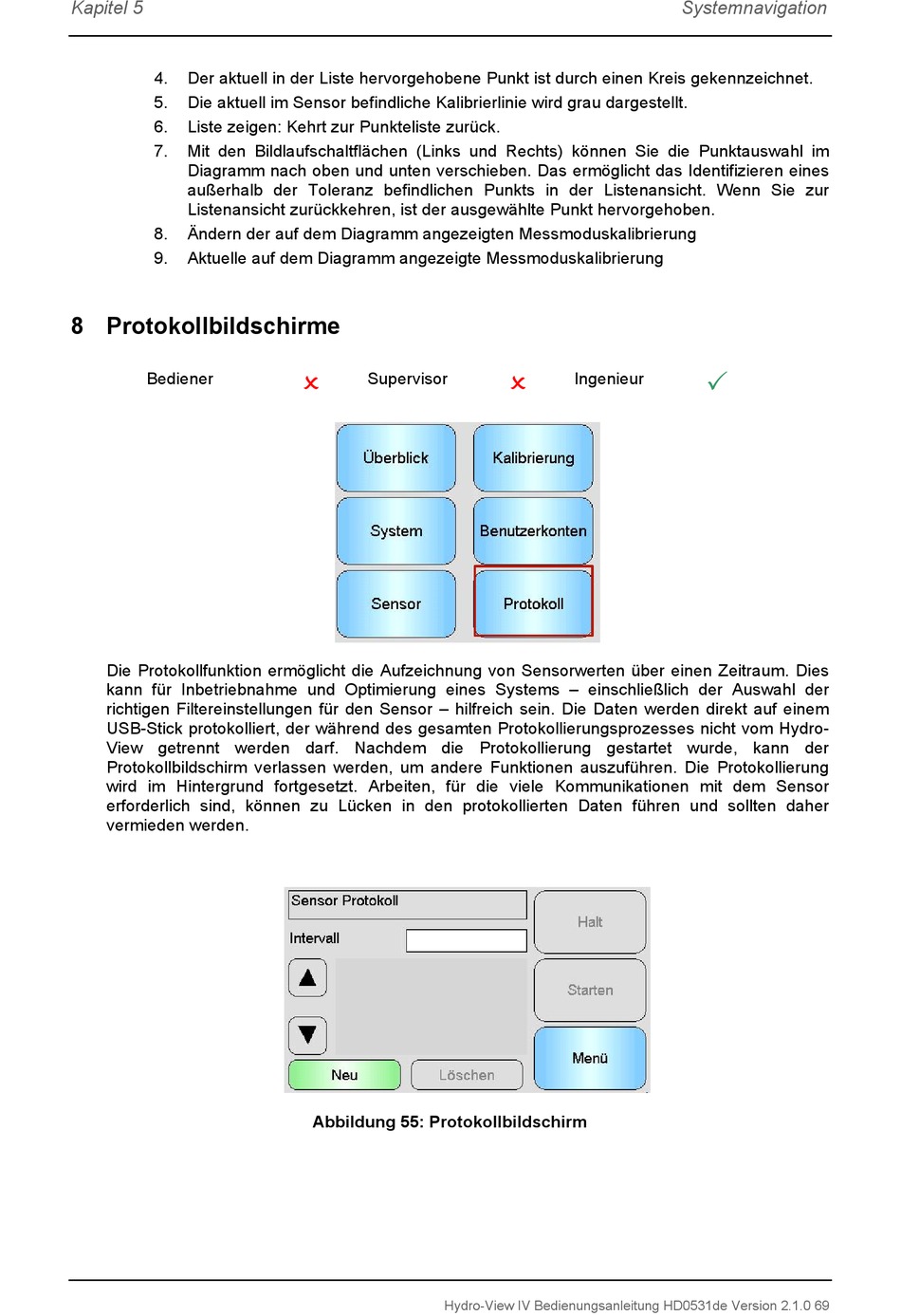

Abbildung 55: Protokollbildschirm
Hydro-View IV Bedienungsanleitung HD0531de Version 2.1.0 69
Ingenieur
Systemnavigation
