Systemnavigation

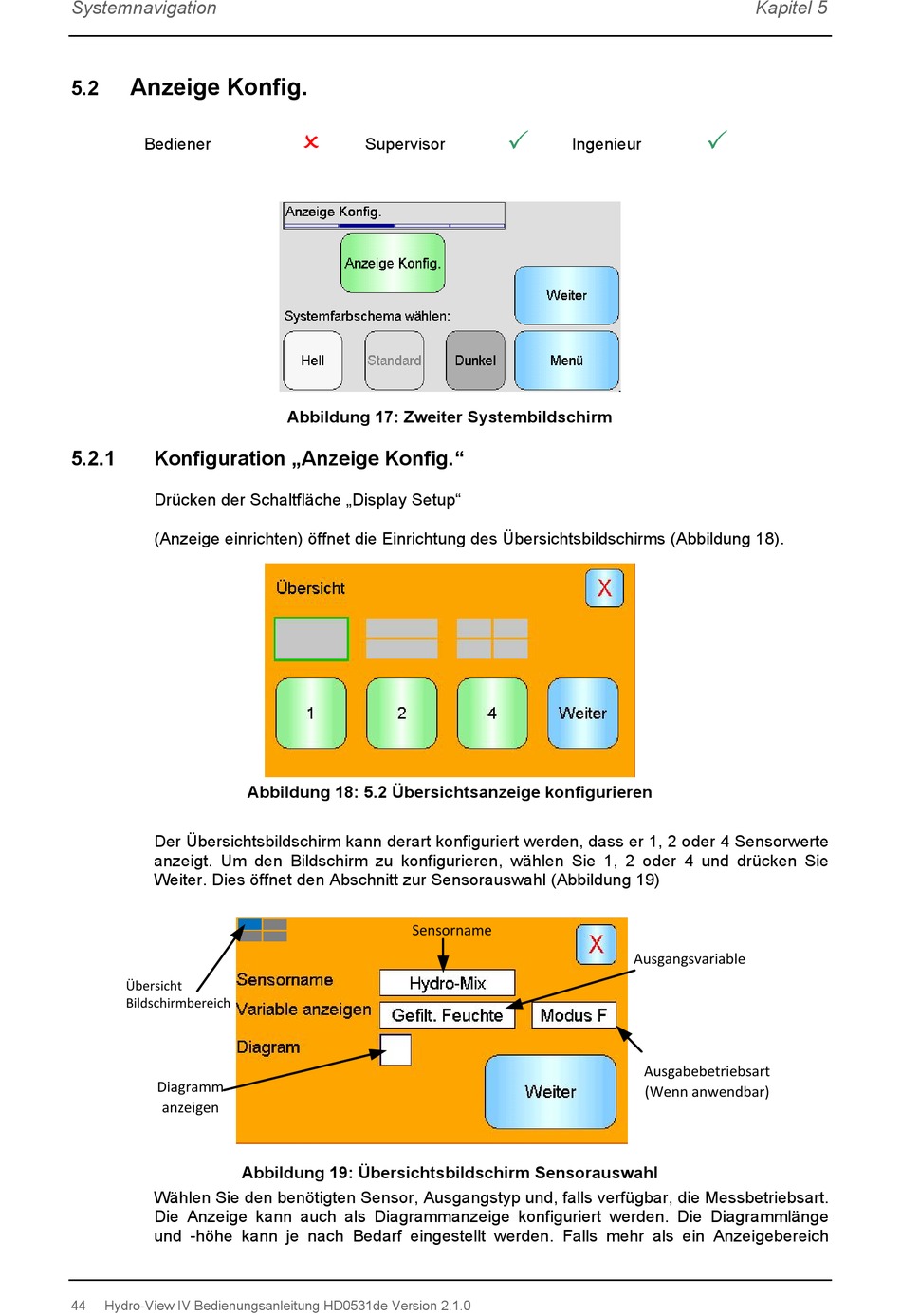

Anzeige Konfig.
5.2
Bediener
5.2.1
Konfiguration „Anzeige Konfig."
Drücken der Schaltfläche „Display Setup"
(Anzeige einrichten) öffnet die Einrichtung des Übersichtsbildschirms (Abbildung 18).
Der Übersichtsbildschirm kann derart konfiguriert werden, dass er 1, 2 oder 4 Sensorwerte
anzeigt. Um den Bildschirm zu konfigurieren, wählen Sie 1, 2 oder 4 und drücken Sie
Weiter. Dies öffnet den Abschnitt zur Sensorauswahl (Abbildung 19)
Übersicht
Bildschirmbereich
Diagramm
anzeigen
Wählen Sie den benötigten Sensor, Ausgangstyp und, falls verfügbar, die Messbetriebsart.
Die Anzeige kann auch als Diagrammanzeige konfiguriert werden. Die Diagrammlänge
und -höhe kann je nach Bedarf eingestellt werden. Falls mehr als ein Anzeigebereich
44
Hydro-View IV Bedienungsanleitung HD0531de Version 2.1.0
Supervisor
Abbildung 17: Zweiter Systembildschirm
Abbildung 18: 5.2 Übersichtsanzeige konfigurieren
Sensorname
Abbildung 19: Übersichtsbildschirm Sensorauswahl
Ingenieur
Ausgangsvariable
Ausgabebetriebsart
(Wenn anwendbar)
Kapitel 5
