Kompensierte Amplitude
Zeigt die aktuell vom Sensor gemessene temperaturkompensierte Amplitude an.
7 Kalibrierbildschirme
Bediener
Umfassende Informationen zur Materialkalibrierung finden Sie in Kapitel 6. In diesem Abschnitt
wird die Navigation zwischen den Bildschirmen erläutert. Wenn die Kalibrier-Schaltfläche auf
dem Hauptmenü berührt wird, erscheint eine Liste der angeschlossenen Sensoren (nur wenn
mehr als einer angeschlossen ist). Wählen Sie den zu kalibrierenden Sensor aus, um auf die
„Kalibrierung"-Bildschirme zuzugreifen.
Listenbildschirm „Kalibrierung"
7.1
Sensor Kal.
Zeigt den Namen der aktuellen Kalibrierung im ausgewählten Sensor an, wenn diese im
Hydro-View gespeichert ist und erkannt wird.
Eine Liste aller für den ausgewählten Sensor verfügbaren Kalibrierungen wird angezeigt. In
der Liste wird automatisch ein Bildlauf durchgeführt, wenn sie mehr Kalibrierungen enthält, als
gleichzeitig auf dem Bildschirm angezeigt werden können.
Mit den Bildlauftasten können Sie in der Liste der Sensoren blättern. Eine Kalibrierung kann
auch durch Tippen auf den Namen in der Liste ausgewählt werden.
Neue Kal.
Erstellt eine neue Kalibrierung für den ausgewählten Sensor. Pro Sensor sind maximal zehn
Kalibrierungen zulässig. Wenn es bereits zehn Kalibrierungen gibt, müssen Sie eine
vorhandene Kalibrierung löschen, bevor Sie eine neue Kalibrierung erstellen. Durch Tippen
auf diese Schaltfläche wird eine neue Kalibrierung erstellt und der Bearbeitungsbildschirm
geöffnet.
62
Hydro-View IV Bedienungsanleitung HD0531de Version 2.1.0
Supervisor

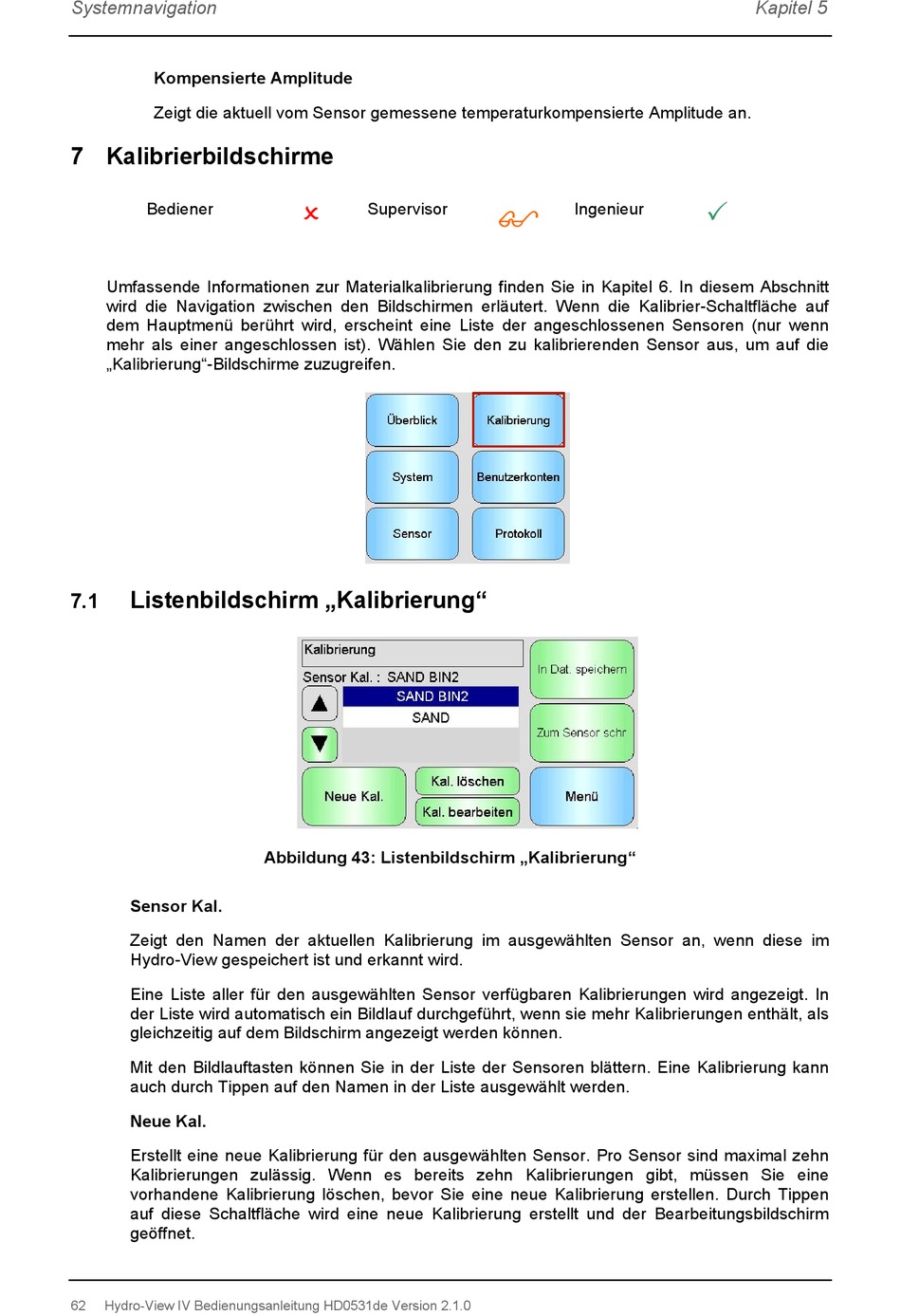

Abbildung 43: Listenbildschirm „Kalibrierung"
Ingenieur
