Kapitel 3
In diesem Kapitel wird die Konfiguration der Anschlüsse am Hydro-View erklärt und die Gestaltung
und Installation der Verkabelung beschrieben. Diese Verbindungen variieren in Abhängigkeit von den
Konfigurations- und Integrationsanforderungen des Systems.
Der mitgelieferte RS485-Adapter wird mit dem 9-poligen D-Stecker auf der Unterseite des Geräts
verbunden und mit den Befestigungsschrauben gesichert.
Stromanschluss
1 Belegung der Anschlussstifte
Stromanschluss
1.1
Stifte
Name
+
+24 V DC
-
0V
RS485-Adapter
1.2
Stifte
Name
A
RS485 A
B
RS485 B

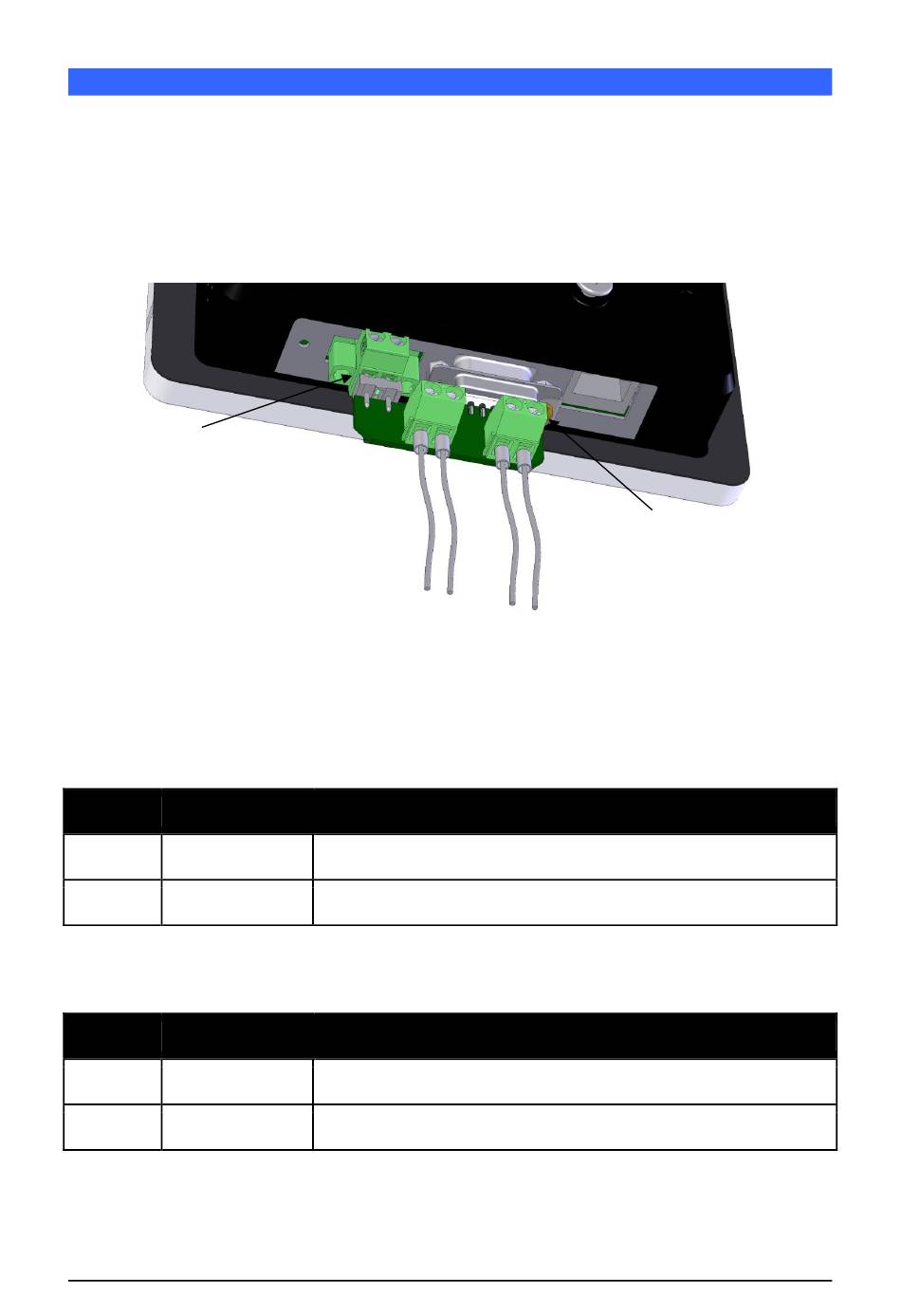

Abbildung 5: Anschließen des RS485-Adapters
Beschreibung
Pluspol der Speisespannung
0 V (Speisespannung)
Beschreibung
RS485 A-Datenleitung
RS485 B-Datenleitung
Elektrische Installation
Hydro-View IV Bedienungsanleitung HD0531de Version 2.1.0 25
RS485-Adapter
