Einbau
Rückseite des Hydro-View und senken Sie den Befestigungsbügel ab. Ziehen Sie die acht
Schrauben gleichmäßig gegen die Instrumententafel fest.
So installieren Sie den Hydro-View
Schneiden Sie eine Öffnung mit der richtigen Größe in die Instrumententafel. Eine
•
Schablone finden Sie in Abbildung 4.
Entfernen Sie den Befestigungsbügel von der Geräterückseite, indem Sie das Gerät
•
nach oben schieben und dann aushaken.
•
Setzen Sie den Hydro-View durch das vorbereitete Loch ein.
•
Bringen Sie den Befestigungsbügel wieder am Gerät an, und ziehen Sie die
Schrauben gleichmäßig fest, um das Bedienfeld zur Instrumententafel zu ziehen.

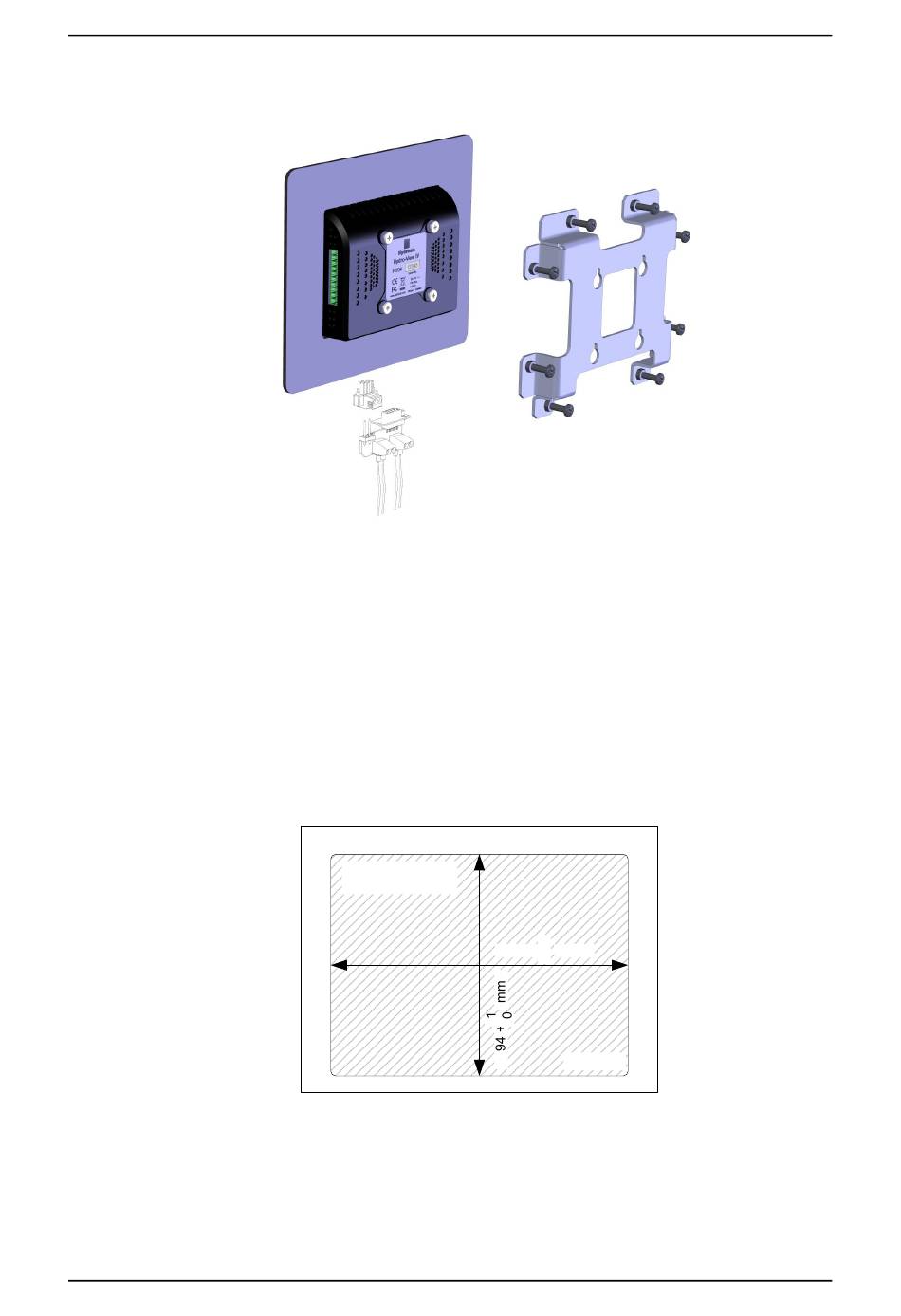

Abbildung 4: Blendenausschnitt für den Hydro-View IV
Montage mit Hydronix-Gehäuse
2.2
Wenn keine geeignete Instrumententafel und kein Leitstandschrank verfügbar ist, kann der
Hydro-View im Hydro-View-Gehäuse zur Wandmontage (Artikelnummer 2010) montiert
22
Hydro-View IV Bedienungsanleitung HD0531de Version 2.1.0
Abbildung 3: Hydro-View-Befestigungsbügel
Instrumententafel oder Gehäuse
Aussparung für
Hydro-View IV
1
128 +
mm
0
R 3 mm
Kapitel 2
