Kapitel 5
ausgewählt wurde, dann wird der aktuelle Bereich durch das blaue Quadrat in der linken
oberen Bildschirmecke angegeben.
Dieses Verfahren wird für jeden erforderlichen Anzeigebereich wiederholt.
5.2.2
Systemfarbe
Die Systemfarbe kann an den Installationsort angepasst werden.
Backup/Restore
5.3
Bediener
Sichern
Erstellt ein Backup bzw. speichert die Systemeinstellungen und Kalibrierungen auf einem
USB-Memorystick. Auf einem Memorystick kann nur ein System-Backup gespeichert werden.
Wenn eine frühere Sicherung vorhanden ist, wird diese überschrieben.
Wiederherstellen
Stellt die Systemeinstellungen und Kalibrierungen von einem USB-Memorystick wieder her.
Diese Funktion kann zum Wiederherstellen eines Hydro-View verwendet werden, dessen
Einstellungen geändert wurden, oder zum Kopieren der Einstellungen von einem Gerät zu
einem anderen. Alle Einstellungen im Gerät werden überschrieben und sind nach der
Wiederherstellung nicht mehr verfügbar.
6 Sensorbildschirme
Bediener
Die Sensorbildschirme ermöglichen die Konfiguration und Diagnose jedes angeschlossenen
Sensors.

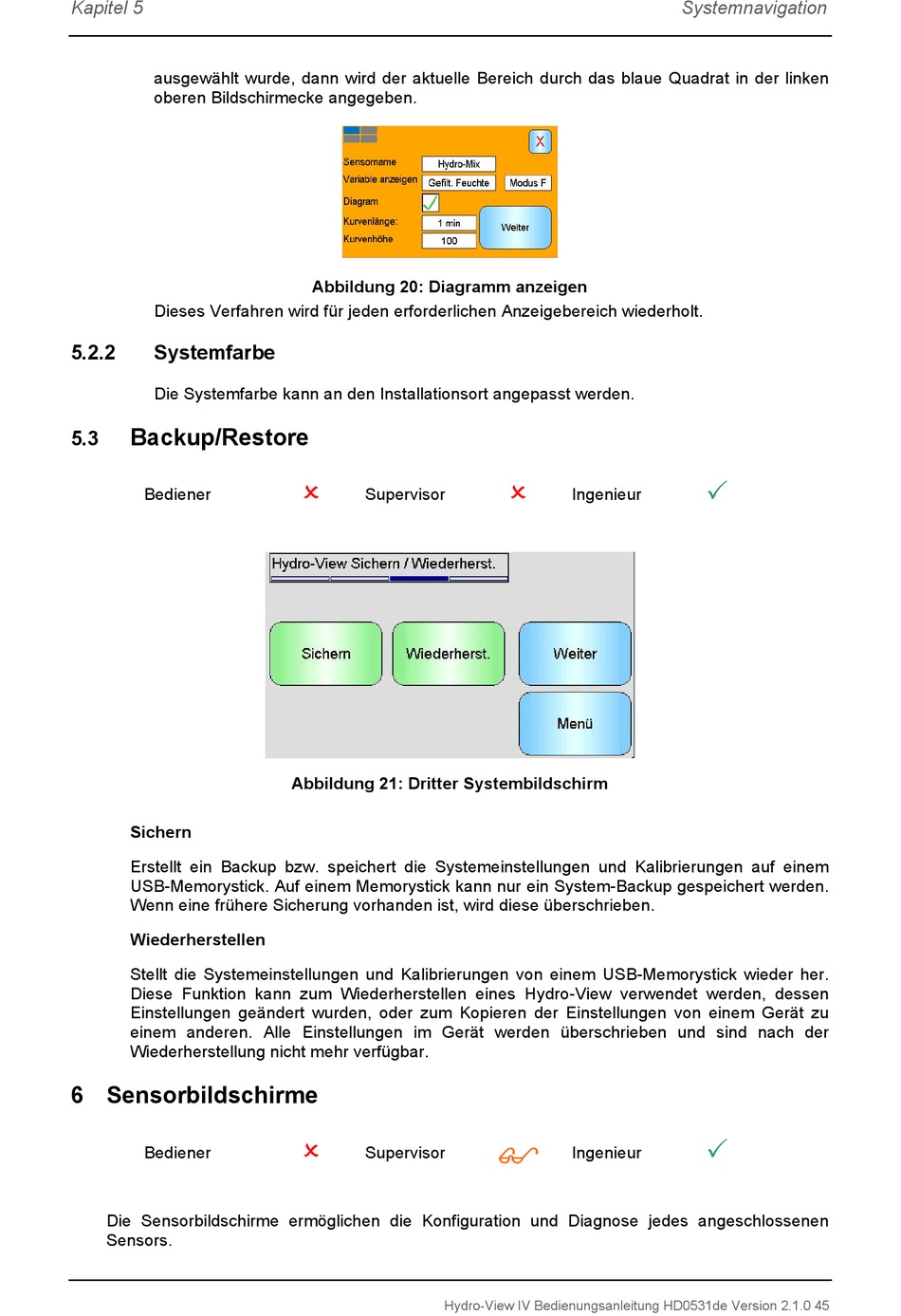

Abbildung 20: Diagramm anzeigen
Supervisor
Abbildung 21: Dritter Systembildschirm
Supervisor
Hydro-View IV Bedienungsanleitung HD0531de Version 2.1.0 45
Ingenieur
Ingenieur
