Materialkalibrierung
Erstellen einer neuen Kalibrierung
2.3
Um eine neue Kalibrierung zu erstellen, gehen Sie zum Kalibrierungsabschnitt und drücken
Sie „Neue Kal.". Geben Sie einen Namen in das Textfeld für den Kalibrierungsnamen ein.
Wählen
Sie
angeschlossenen Sensor) sind: Linear, Quadratisch oder Brix. Wählen Sie die gewünschte
Toleranz und den anzuzeigenden Messmodus (alle Modi werden gleichzeitig kalibriert, aber
nur einer wird angezeigt).
Wählen Sie die Schaltfläche „Punkte bearb.", um die Kalibrierungserstellung zu starten.
Hinzufügen eines Kalibrierpunkts
2.4
Die Mittelwertbildung des Ausgangssignals des Sensors über einen bestimmten Zeitraum
kann hilfreich sein, wenn die Messwerte schwanken. Ist z. B. ein Hydro-Probe-Sensor in
einem Sandsilo montiert, fließt der Sand vom Zeitpunkt der Gatteröffnung bis zur
Gatterschließung.
repräsentativer unskalierter Wert am zuverlässigsten durch kontinuierliche Mittelwertbildung
während des Materialflusses erreicht werden.
Modus der Mittelwertbildung
2.5
Für den während der Berechnung der unskalierten Mittelwerte verwendeten Mittelw.-Modus
kann entweder „Roh" oder „Gefiltert" eingestellt werden (Seite 53). Passiert in der jeweiligen
Anwendung eine mechanische Komponente (z. B. Mischerschaufel oder Förderschnecke)
den Sensor und beeinträchtigt so den Messwert, können durch Verwendung des „Gefiltert"-
Werts die Spitzen und Senken aus dem Signal entfernt werden. Wenn der Materialfluss stabil
ist (beispielsweise beim Messen einer Siloausgabe oder auf einem Förderband), sollte die
Mittelwertbildung auf „Roh" eingestellt werden.
Ausführliche Informationen zur Einstellung der Mittelwertbildungsfunktion für
bestimmte Anwendungen finden Sie im Konfigurations- und Kalibrierungshandbuch
HD0679
für
entsprechenden Sensors.
Automatische Mittelwertbildung
2.6
Der Digitaleingang 1 kann verwendet werden, um den Zeitpunkt für den Beginn der
Mittelwertbildung zu bestimmen.
Eingangssignal durch den Silo-Gatterschalter erzeugt werden (+24 V DC bei offenem Gatter).
Dasselbe Setup kann für andere Anwendungen wie etwa Förderbänder verwendet werden.
Ein manueller Schalter kann montiert werden, um anzuzeigen, wann der Sensor mit der
Mittelwertbildung beginnen soll.
In beiden Fällen muss die Konfiguration des digitalen Sensoreingangs auf „Mittelwert/Halt"
eingestellt werden (Seite 51).
Ausführliche Informationen zum Anschließen des digitalen Eingangs finden Sie in
der Anleitung zur elektrischen Installation HD0678 für den Hydronix-Sensor oder in
der Bedienungsanleitung des entsprechenden Sensors.
74
Hydro-View IV Bedienungsanleitung HD0531de Version 2.1.0
die
Kalibrierungssorte.

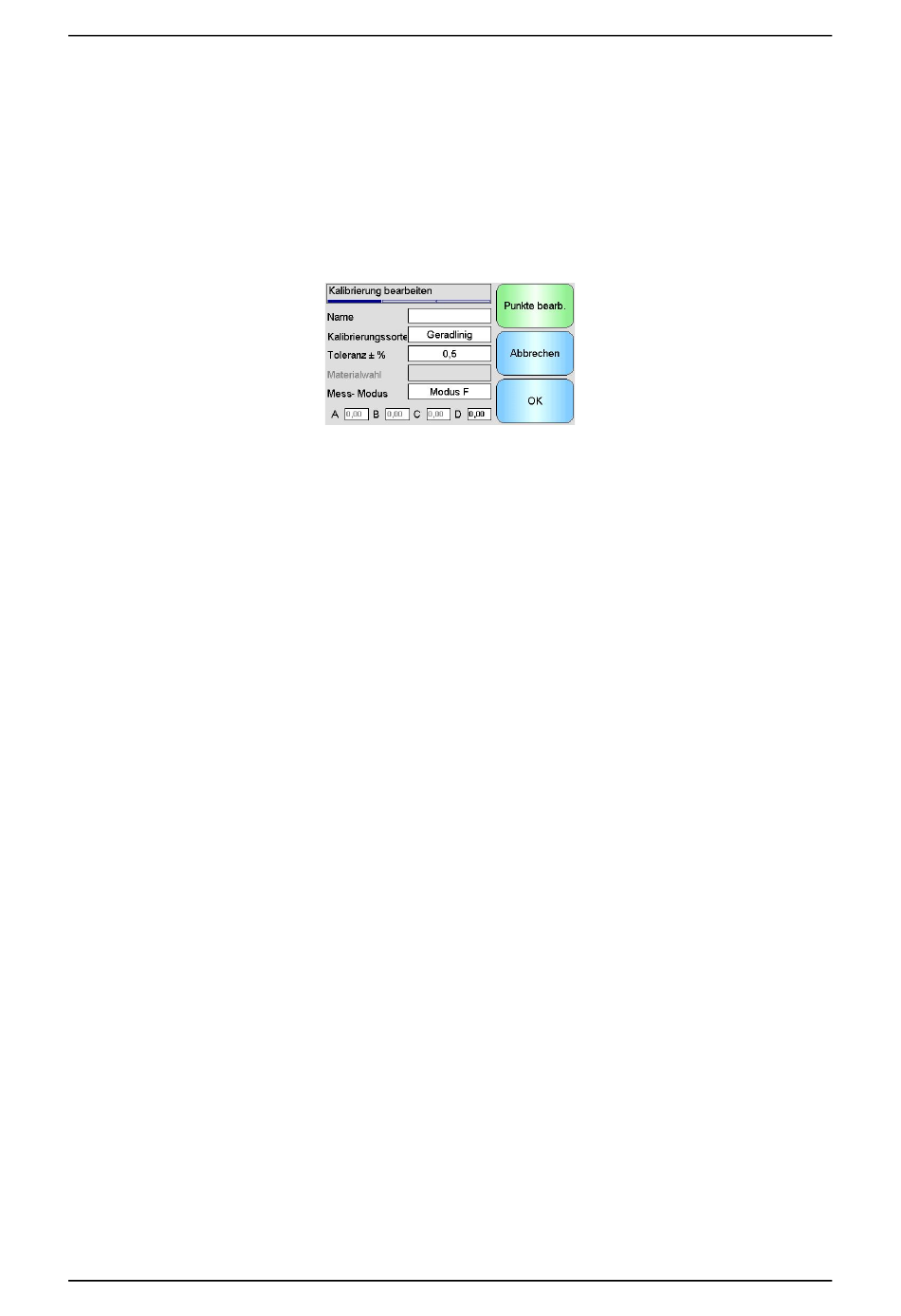

Abbildung 65: Neue Kalibrierung
Da die Messwerte in diesem Zeitraum schwanken, kann ein
den
Hydronix-Sensor
Die
verfügbaren
oder
in
der
Bei einer Silo-Installation würde dieses Sensor-
Kapitel 6
Optionen
(abhängig
Bedienungsanleitung
vom
des
