Kapitel 3
Twisted Pair
(rot/schwarz) von
der Klemmleiste

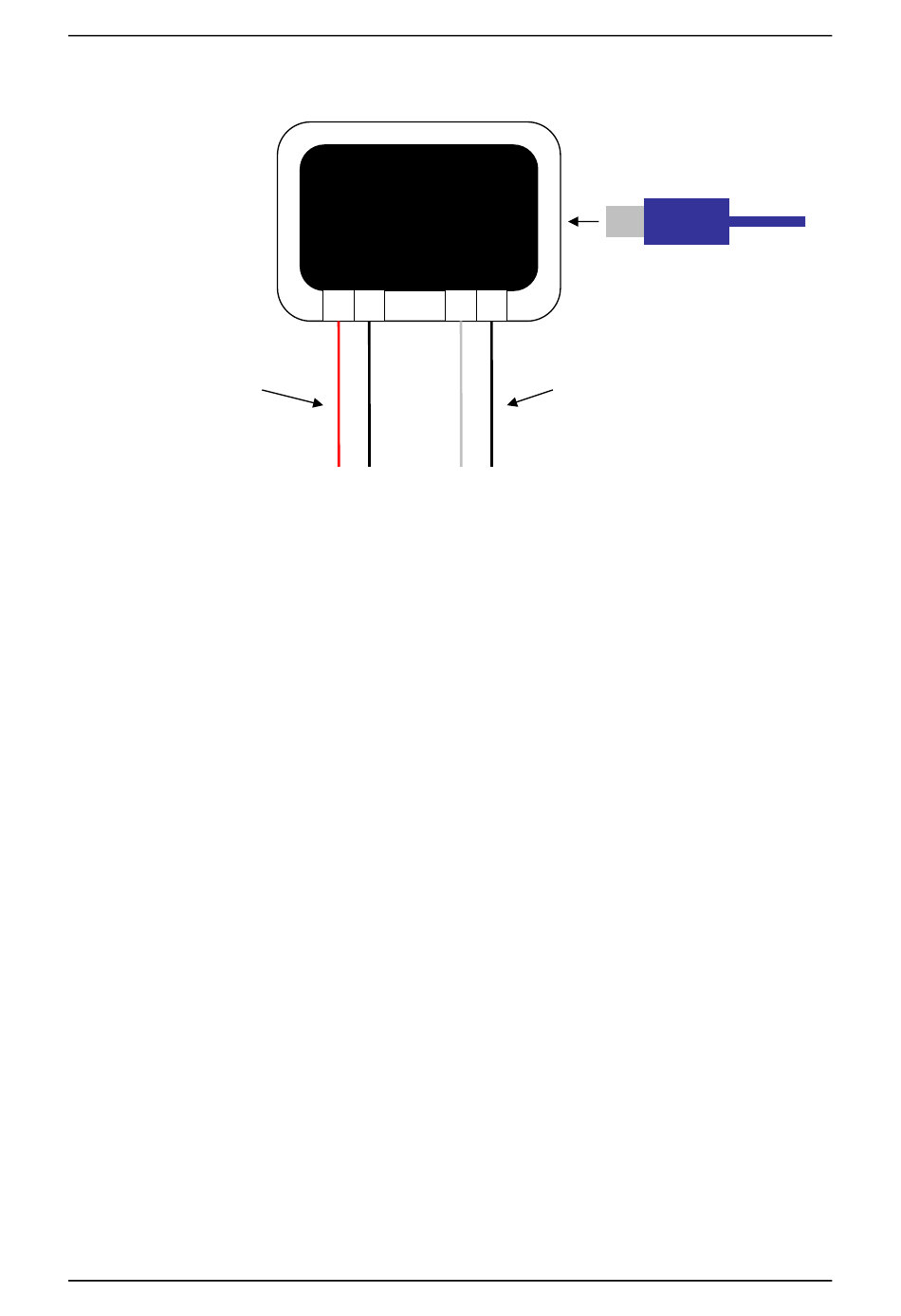

Abbildung 8: Interne Verdrahtung im Hydronix-Gehäuse
2 Stromversorgung
Das Gerät benötigt 24 V DC mit einer Nennleistung von 7 W (ohne Sensoren).
Mindestversorgung:
Empfohlenes Netzteil:
Wichtig:
3 Kommunikation
RS485
3.1
Der RS485-Anschluss wird für die Kommunikation mit Hydronix-Feuchtesensoren verwendet.
Mit dem Hydro-View können Materialkalibrierungen aktualisiert, Betriebsparameter geändert
und Sensordiagnosen ausgeführt werden.
RS485-Verkabelungsempfehlungen
3.2
Leistung und Zuverlässigkeit eines RS485-Netzwerks hängen signifikant von der Qualität und
vom Design der verwendeten Verkabelung ab. Beachten Sie 4.1 unten mit Empfehlungen zur
Verkabelung.
Hydro-View IV
(Rückansicht)
+
-
A
24 V DC, 0,2A (5W)
Hydronix-Artikelnummer 0116
Wenn der Hydro-View IV mehr als einen Sensor speisen soll, muss
ein entsprechend leistungsfähigeres Netzteil verwendet werden.
Hydro-View IV Bedienungsanleitung HD0531de Version 2.1.0 27
Elektrische Installation
B
Twisted Pair
(weiß/schwarz)
von der
Klemmleiste
